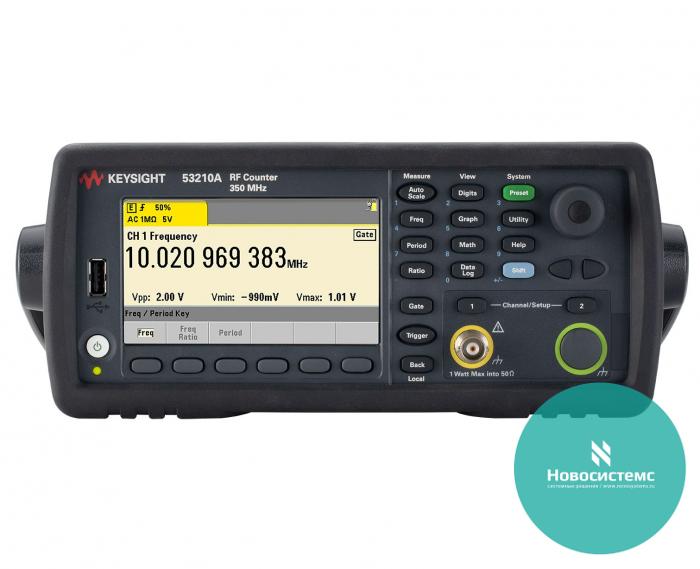

53210A - ВЧ-частотомер, 350 МГц, 10 разрядов/с

Производитель

KEYSIGHT TECHNOLOGIES

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

Требуется уточнить цену

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание 53210A:

Частотомеры 53210А, 53220А, 53230А предназначены для измерений частоты, отношения частот и периода высокочастотных и сверх высокочастотных сигналов, а также параметров импульсных сигналов.

Принцип действия частотомеров основан на подсчете количества периодов входного сигнала за определенный период времени путем сравнения с периодом сигнала опорного кварцевого генератора или с периодом сигнала внешнего стандарта частоты.

Описание типа 53210A

Основные возможности 53210A:

Измерение частоты с высоким разрешением до 350 МГц (опции до 6 или 15 ГГц)
Разрешение до 12 разрядов/с при измерении частоты и до 20 пс при измерении временных интервалов
Встроенный набор математических функций и функций статистической обработки, цветной графический дисплей (график тренда данных и интегральная гистограмма)
Непрерывные измерения без пропуска сигнала и отметки времени для основных режимов анализа в модуляционной области (MDA)
Интерфейсы LXI-C/Ethernet LAN и USB в стандартной комплектации, GPIB (опция)
Батарея для портативности и поддержания точности временной базы (опция)

Опции 53210A:

опция 010 - высокостабильный опорный генератор;
опция 106 - СВЧ вход 6 ГГц;
опция 115 - СВЧ вход 15 ГГц;
опция 150 - измерение параметров импульсов в СВЧ диапазоне;
опция 201 - дополнительные параллельные входы на задней панели;
опция 202 - дополнительный СВЧ вход на передней панели N-типа (по умолчанию с опциями 105 и 115);
опция 202 - дополнительный СВЧ вход на задней панели розетка SMA (по умолчанию с опциями 105 и 115);
опция 300 - дополнительная литий-ионная батарея и зарядное устройство;
опция 400 - дополнительный интерфейс КОП (GPIB).

Входы
Стандартные каналы (опция 201 добавляет параллельные входы на задней панели)		Канал 1: от 0 до 350 МГц
Импеданс, связь по входу		1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору
Диапазон уровней на входе		±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе
Пороговый уровень для входного события		±5 В (±50 В) с шагом 2,5 мВ (25 мВ)
Чувствительность		От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.)
Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA)		Канал 2 (опция)
Диапазон частот		Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц
Диапазон уровней		Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ)
Чувствительность		6 ГГц (опция 106): -27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм
Возможности измерений
Разрешение по частоте		10 разрядов/с
Разрешение по временному интервалу		Не измеряется
Виды измерений		Частота, период, отношение частот, входное напряжение: макс./мин./размах
Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150)		Не доступно
Характеристики стробирования
Установка стробирования (времени счёта)		По времени, внешний
Время стробирования (счёта), (шаг)		От 1 мс до 1000 с (10 мкс)
Расширенный		Неприменимо
Характеристики запуска
Источник		Внутренний, внешний по шине, ручной
Счёт запусков и число выборок на запуск		От 1 до 1 000 000
Задержка запуска		От 0 до 3600 с с шагом 1 мкс
Математические функции, память, скоростные характеристики
Скоростные характеристики	Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал)
Математические функции	Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление
Функции статистической обработки	Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий
Графический дисплей	Цифровые данные, тренд, гистограмма линии допуска, маркеры
Память	Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB
Общие характеристики
Время установления рабочего режима	45 минут
Дисплей	4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой
Габаритные размеры, мм	на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина)
Масса, кг (фунт)	3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея)
Пределы рабочей температуры	От 0 до + 55 °С
Параметры сети питания	100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 %
Интерфейсы	LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400)
Батарея (опция 300)	Внутренняя литий-ионная батарея и зарядное устройство
Принадлежности, входящие в комплект поставки	Документация на компакт-диске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год
