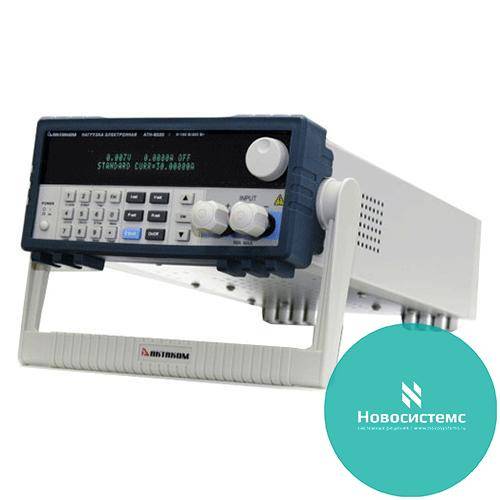

АТН-8030 - электронная программируемая нагрузка

Описание:

Назначение электронной программируемой нагрузки АТН-8030:

Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 120 В, током нагрузки до 30 А, потребляемая мощность до 300 Вт.

Особенности электронной программируемой нагрузки АТН-8030:

• VFD-дисплей;
• Высокое разрешение 1 мВ/0,1 мА;
• Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления нагрузки;
• Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме);
• Дискретность установки параметров нагрузки 1 мВ/0,1 мА/0,001 Ом;
• Установка ограничений по мощности;
• RS-232.

Технические характеристики электронной программируемой нагрузки АТН-8030:

• Питание 110 В/220 В;
• Габаритные размеры 254х214х88 мм;
• Масса 13 кг.

ВЫХОДНЫЕ ПАРАМЕТРЫ:

• Напряжение на нагрузке 0...120 В;
• Ток в нагрузке 0...30 А;
• Потребляемая мощность 300 Вт.

СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ:

• Диапазон установки 0,1...18 В/0,1...120 В;
• Погрешность установки ±(0,05%+0,025% от полн. шкалы);
• Дискретность установки 1 мВ/10 мВ.

СТАБИЛИЗАЦИЯ ТОКА:

• Диапазон установки 0...3 А/0...30 А;
• Погрешность установки ±(0,1%+0,1% от полн. шкалы);
• Дискретность установки 0,1 мА/1 мА.

СТАБИЛИЗАЦИЯ СОПРОТИВЛЕНИЯ:

• Диапазон установки 0,1...10 Ом/10...99 Ом/100...999 Ом/1...4 кОм;
• Погрешность установки ±(1%+0,8% от полн. шкалы);
• Дискретность установки 0,001 Ом/0,01 Ом/0,1 Ом/1 Ом.

ОГРАНИЧЕНИЕ ПО МОЩНОСТИ:

• Диапазон установки 0...100 Вт/100...300 Вт;
• Погрешность установки ±(1%+0,1% от полн. шкалы);
• Дискретность установки 1 мВт/10 мВт.

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ:

• Диапазон 0...18 В/0...120 В;
• Погрешность измерения ±(0,02%+0,025% от полн. шкалы).

ИЗМЕРЕНИЕ ТОКА:

• Диапазон 0...3 А/0...30 А;
• Погрешность измерения ±(0,2%+0,15% от полн. шкалы).

ИЗМЕРЕНИЕ МОЩНОСТИ:

• Диапазон 0...100 Вт/100...300 Вт;
• Погрешность измерения ±(1%+0,1% от полн. шкалы).

ТЕСТИРОВАНИЕ БАТАРЕЙ:

• Входное напряжение 0,8...120 В;
• Макс. измеряемая емкость 999 АЧ;
• Разрешение 10 мА;
• Таймер 1...60000 с.

Комплект поставки АТН-8030:
Прибор
Руководство по эксплуатации
