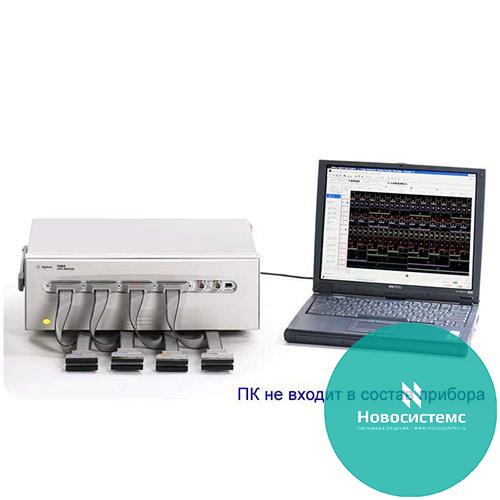

Логический анализатор 1691A
Описание
Оптимальное сочетание высокой функциональности и низкой стоимости – ключевая особенность логического анализатора Agilent 1691A. Продажу этих измерительных устройств осуществляет ООО «Новосистемс».
Логический анализатор Agilent 1691A отличается от прибора 1690A меньшим числом каналов, таймеров и некоторыми другими параметрами. Это средство измерения позволяет оперативно устранять неполадки в электронных схемах и не требует длительного изучения правил измерения. Простота процедуры запуска, великолепные технические параметры и дружеский пользовательский интерфейс прибора упрощают и ускоряют проведение исследований схемотехнических решений разрабатываемого оборудования.
Анализатор 1691A позволяет исследовать и настраивать электронные схемы на базе современных шинных архитектур и процессоров. Технические возможности этих измерительных приборов способны обеспечить потребности проектировщиков с учетом интенсивного развития современной схемотехники. Модель имеет настольную модификацию, а также может поставляться в виде приставки к компьютеру. Встроенное программное обеспечение дает возможность проводить анализ полученной информации одновременно со снятием данных, повышая производительность труда специалистов.
Основные черты логического анализатора 1691A:
- превосходные массогабаритные показатели;
- надежная конструкция;
- эргономичный дизайн;
- интуитивно понятный интерфейс;
- проведение измерений в однооконном режиме;
- оперативность освоения модели;
- высокая скорость измерений;
- легкость технического обслуживания;
- параллельный анализ и обработка данных;
- возможность совместного применения группой разработчиков;
- наличие гарантийной поддержки в РФ;
- длительный срок эксплуатации;
- низкая цена.
Достоинства приобретения логического анализатора 1691A в ООО «Новосистемс»
Поставку современных и недорогих измерительных приборов компания сочетает с оперативным и качественным обслуживанием. Делать партнерство более продуктивным и комфортным для покупателя позволяет:
- высокая культура общения;
- ответственный подход к взятым на себя обязательствам;
- четкое взаимодействие всех служб;
- простота и удобство процесса оформления и оплаты заказа;
- оказание покупателю сопутствующих услуг (предпродажная подготовка, гарантийная поддержка и послегарантийное техобслуживание).
Купить логический анализатор Agilent 1691A или получить дополнительную информацию о приборе можно, связавшись с менеджером ООО «Новосистемс» по телефону: +7 (495) 647-79-79.
Технические характеристики
| Характеристика | Параметр | Значение |
|---|---|---|
| Число каналов | 102 | |
| Режим анализа логических состояний(АЛС) | Максимальная частота тактового сигнала | 200 МГц |
| Глубина памяти в режиме АЛС |
Обычная: 256 К |
|
| Миним. длительность тактового импульса | 1,2 нс | |
| Временное разрешние меток времени | 4 нс | |
| Максим. измеряемый временной интервал между соседними логическими состояниями | 17 с | |
| Число тактовых сигналов/квалификаторов тактовых сигналов | 4 (2 для моделей с 34 каналами ) | |
| Миним. временной интервал между импульсами главного тактового сигнала | 5,0 нс | |
| Миним. временной интервал от перепада главного тактового главного сигнала до перепада вспомогательного тактового сигнала | 2,0 нс | |
| Миним. временной интервал время от перепада вспомогательного тактового сигнала до перепада главного тактового сигнала | 5,0 нс | |
| Время установления/удержания данных(один тактовый сигнал, один перепад) | Окно шириной 2,5 нс с регулируемым смещением с шагом 100 пс в пределах от 4,5/-2 нс до 2,0/4,5 нс для каждого канала | |
| Время установления/удержания данных (несколько тактовых сигналов, несколько перепадов) | Окно шириной 3,0 нс с регулируемым смещением с шагом 100 пс в пределах от 5,0/-2 нс до -1,5/4,5 нс для каждого канала | |
| Режим анализа временных диаграмм(АВД) | Максимальная частота сбора данных | 400/800 МГц(все каналы/половина каналов) |
| Глубина памяти |
Обычная: 512 К/1М (все каналы/половина каналов) |
|
| Период внутреннего тактового сигнала(при использовании всех каналов) | от 2,5 нс до 1 мс | |
| Период внутреннего тактового сигнала (при использовании половины каналов) | 1,25 нс | |
| Погрешность периода внутреннего тактового сигнала | ± (0,01% периода ±100пс) | |
| Разброс по времени между каналами | <1,5 нс (типичное значение) | |
| Погрешность измерения интервала времени | ± (погрешность периода + разброс между каналами + 0,01% измеренного значения) | |
| Параметры запуска | Максимальная частота смены уровней запуска | 200 МГц |
| Максимальное значение счетчика событий | 16 777 215 | |
| Разрядность диапазона значений при задании условий запуска | 32 разряда | |
| Диапазон значений таймера | От 100 нс до 5497 с | |
| Временное разрешение таймера | 5 нс | |
| Погрешность таймера | 10 нс ± 0, 01 % от заданного значения | |
| Число условий запуска |
16 кодовых комбинаций, |
|
| Число таймеров |
3 (при 136 каналах), |
|
| Число счетчиков событий | 1 на каждый урвень запуска | |
| Число уровней запуска | 16 | |
| Задержка между сигналом с внешнего входа запуска и началом работы анализатора | 15 нс (типичное значение) | |
| Задержка между обнаружением условия запуска и выдачей сигнала на выход запуска | 15 нс(типичное значение) | |
| Пробники | Входное сопротивление | 100 кОм ±2% |
| Паразитная емкость наконечника | 1,5 пФ | |
| Максимальное входное напряжение | ± 40 В(пиковое значение) | |
| Минимальный размах напряжения на входе | 500 мВ от пика до пика | |
| Диапазон установки пороговых уровней | от -6 В до 6 В с шагом 10 мВ | |
| Погрешность установки порогового уровня | ± (65 мВ + 1,5 % от установленного значения | |
| Характеристика | Параметр | Значение |
|---|---|---|
| Число каналов | 102 | |
| Режим анализа логических состояний(АЛС) | Максимальная частота тактового сигнала | 200 МГц |
| Глубина памяти в режиме АЛС |
Обычная: 256 К |
|
| Миним. длительность тактового импульса | 1,2 нс | |
| Временное разрешние меток времени | 4 нс | |
| Максим. измеряемый временной интервал между соседними логическими состояниями | 17 с | |
| Число тактовых сигналов/квалификаторов тактовых сигналов | 4 (2 для моделей с 34 каналами ) | |
| Миним. временной интервал между импульсами главного тактового сигнала | 5,0 нс | |
| Миним. временной интервал от перепада главного тактового главного сигнала до перепада вспомогательного тактового сигнала | 2,0 нс | |
| Миним. временной интервал время от перепада вспомогательного тактового сигнала до перепада главного тактового сигнала | 5,0 нс | |
| Время установления/удержания данных(один тактовый сигнал, один перепад) | Окно шириной 2,5 нс с регулируемым смещением с шагом 100 пс в пределах от 4,5/-2 нс до 2,0/4,5 нс для каждого канала | |
| Время установления/удержания данных (несколько тактовых сигналов, несколько перепадов) | Окно шириной 3,0 нс с регулируемым смещением с шагом 100 пс в пределах от 5,0/-2 нс до -1,5/4,5 нс для каждого канала | |
| Режим анализа временных диаграмм(АВД) | Максимальная частота сбора данных | 400/800 МГц(все каналы/половина каналов) |
| Глубина памяти |
Обычная: 512 К/1М (все каналы/половина каналов) |
|
| Период внутреннего тактового сигнала(при использовании всех каналов) | от 2,5 нс до 1 мс | |
| Период внутреннего тактового сигнала (при использовании половины каналов) | 1,25 нс | |
| Погрешность периода внутреннего тактового сигнала | ± (0,01% периода ±100пс) | |
| Разброс по времени между каналами | <1,5 нс (типичное значение) | |
| Погрешность измерения интервала времени | ± (погрешность периода + разброс между каналами + 0,01% измеренного значения) | |
| Параметры запуска | Максимальная частота смены уровней запуска | 200 МГц |
| Максимальное значение счетчика событий | 16 777 215 | |
| Разрядность диапазона значений при задании условий запуска | 32 разряда | |
| Диапазон значений таймера | От 100 нс до 5497 с | |
| Временное разрешение таймера | 5 нс | |
| Погрешность таймера | 10 нс ± 0, 01 % от заданного значения | |
| Число условий запуска |
16 кодовых комбинаций, |
|
| Число таймеров |
3 (при 136 каналах), |
|
| Число счетчиков событий | 1 на каждый урвень запуска | |
| Число уровней запуска | 16 | |
| Задержка между сигналом с внешнего входа запуска и началом работы анализатора | 15 нс (типичное значение) | |
| Задержка между обнаружением условия запуска и выдачей сигнала на выход запуска | 15 нс(типичное значение) | |
| Пробники | Входное сопротивление | 100 кОм ±2% |
| Паразитная емкость наконечника | 1,5 пФ | |
| Максимальное входное напряжение | ± 40 В(пиковое значение) | |
| Минимальный размах напряжения на входе | 500 мВ от пика до пика | |
| Диапазон установки пороговых уровней | от -6 В до 6 В с шагом 10 мВ | |
| Погрешность установки порогового уровня | ± (65 мВ + 1,5 % от установленного значения) | |
Комплектация
| № | Наименование | Количество |
| 1. | -1691A логический анализатор Agilent Technologies | 1 |
| 2. | -Плата интерфейса IEEE 1394 для настольного ПК с шиной PCI | 1 |
| 3. | -Кабель IEEE 1394 для настольного ПК с шиной PCI | 1 |
| 4. | -Кабель IEEE 1394 для портативного ПК | 1 |
| 5. | -Сумка для принадлежностей | 1 |
