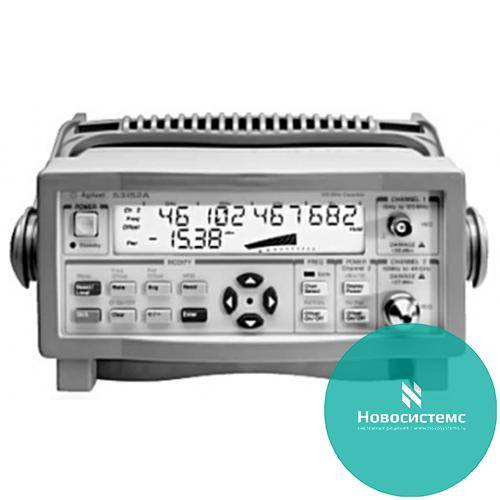

53150A - Частотомер СВЧ
Производитель:
KEYSIGHT TECHNOLOGIES
Гарантия: 12 месяцев (если иной срок не предусмотрен производителем)
53150A - Частотомер СВЧ
Подробнее
Нашли дешевле?
Уточнить цену
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Описание 53150A:
Частотомеры электронно-счетные 53150А, 53151А, 53152А предназначены для измерений частоты и уровня мощности радиотехнических сигналов.
Принцип действия частотомеров основан на подсчете количества периодов входного сигнала за определенный период времени путем сравнения с периодом сигнала опорного кварцевого генератора или с периодом сигнала внешнего стандарта частоты.
Управление режимами работы и считывание измерительной информации может производиться с помощью внешнего компьютера через интерфейсы IEE-488 (GPIB) и RS-232.
Основные возможности 53150A:
2 канала (10Гц-125МГц, 50МГц-20ГГц), измеритель мощности, GPIB, RS-232.
- Измеритель мощности сигнала
- Диапазон частот входного сигнала 2 канала10Гц-125МГц, 50МГц-20ГГц (53150А)
- Чувствительность: -20 dB < 250 MHz, -33 dB 250 MHz к 46 GHz, -29 dB > 46 GHz
- Максимальный уровень: +5 dBm < 2 GHz, +13 dBm > 2 GHz
- Одновременные измерения частоты и мощности с аналоговой индикацией пиковых значений
- Диапазон измерения мощности: +7 dBm
- Интерфейсы GPIB (IEEE-488) и RS-232
- Легкий и прочный корпус, пригодный для полевых измерений
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | |
|
Вход 1 (1 МОм) Вход 2 (50 Ом) |
от 10 Гц до 125 МГц от 0,05 до 20 ГГц |
| Чувствительность | |
|
Вход 1 < 30 Гц до 125 МГц Вход 2 < 300 МГц до 12,4 ГГц до 18 ГГц до 20 ГГц до 26,5 ГГц до 40 ГГц до 46 ГГц |
40 мВ скз 25 мВ скз
-20 дБм -33 дБм -33 дБм -29 дБм - - - |
| Макс. вх. напряжение | |
| Вход 1 (1 МОм) | 2 В СКЗ |
| Вход 2 (50 Ом) |
+5 дБм, <2 ГГц +13 дБм, >2 ГГц |
| Уровень повреждения | |
| Вход 1 (1 МОм) |
от 5 В СКЗ до 120 В (пик) |
| Вход 2 (50 Ом) | +27 дБм |
| Связь по входу | |
|
Вход 1 (1 МОм) Вход 2 (50 Ом) |
по переменному току по переменному току |
| Канал 1 | |
| Разрешение | от 1 Гц до 1 МГц, по выбору |
| Тип соединителя | BNC, розетка |
| Частота среза ФНЧ | 50 кГц, по выбору |
| Канал 2 | |
| Разрешение | от 1 Гц до 1 МГц, по выбору |
| Время сбора данных | от 100 до 140 мс |
| Время счета | 1/разрешение |
| Допустимая ЧМ |
20 МГц (размах) макс. при частоте модуляции 10 МГц на частоте сигнала до 26,5 ГГц; 12 МГц (размах) макс. при частоте модуляции 10 МГц на частотах свыше 26,5 ГГц |
| Допустимая АМ | любая глубина/частота модуляции в пределах динамического диапазона по входу |
| Различимость уровня | (свыше 250 МГц): 20 дБ (тип.) при разнесении частот более 75 МГц; 10 дБ (тип.) при разнесении частот менее 75 МГц |
| Тип соединителя | 3,5 мм, совместимый с SMA |
| Измерение мощности | |
| Пределы измерения | чувствительность до + 7 дБм |
| Единицы измерения | дБм или милливатты/микроватты |
| Разрешение | 0,01 дБ |
|
Погрешность измерения* (от 0 до минус 20 дБм): * На входном соединителе канала 2 |
<12,4 ГГц --- ±1,5 дБ до 20 ГГц --- ±1,5 дБ |
| Общие характеристики | |
| Дисплей |
жидкокристаллический с фоновым подсветом Темп взятия отсчетов: быстрый, средний, медленный или режим удержания, по выбору пользователя |
| Программирование | интерфейсы GPIB и RS-232C, совместимость с SCPI |
| Функции математической обработки |
Смещение: последнее показание и/или введённое смещение для показания мощности или частоты Усреднение: текущее усреднение от 1 до 99 измерений Коррекция мощности (компенсация потерь в кабеле): смещение показания мощности с использованием линейной интерполяции между введёнными пользователем значениями ослаблений на 10 частотах |
| Запоминание и вызов | может быть запомнено и впоследствии вызвано до девяти полных установок прибора |
| Неактивный режим | (только при батарейном питании): автоматически активируется, если сигнал на входе отсутствует в течение пяти минут |
| Требование к электропитанию |
Потребляемая мощность: максимальная 75 ВА, типично 25 Вт Напряжение перем/td. тока от 90 до 132 В, частота 50, 60 и 400 Гц Напряжение переменного тока от 216 до 264 В, частота 50 и 60 Гц Напряжение постоянного тока от 11 до 18 В, 2 А макс. (только при батарейном питании) |
| Батарея (опция) |
Тип: от видеокамеры формата VHS, кислотная с изолированным выводом Время заряда: 8 часов в составе прибора Емкость: минимум 2,5 часа работы при температуре 25 °C |
|
Опорный генератор (временная база) Кварцевый генератор с температурной компенсацией (стандартно) |
|
|
Нестабильность Старение Кратковременная (средняя за 1 с) Температурная (0 - 55 °C) |
1 х 10-7 за месяц (5 х 10-10 за сутки, Опция 001) 1 х 10-9 (2 х 10-10, Опция 001) < 1 х 10-6 (1 х 10-8, Опция 001) |
| Комплект поставки | сетевой шнур и руководства по эксплуатации, программированию и техническому обслуживанию |
| Габаритные размеры | 88,5 мм (высота) х 213 мм (ширина) х 300 мм (глубина) |
| Масса | 4 кг без батареи; 6,4 кг с батареей |
Комплектация
- частотомер электронно-счетный 53150А, или 53151 А, или 53152А (по заказу) - 1 шт.;
- кабель питания от сети переменного тока - 1 шт.;
- кабель питания от источника постоянного тока - 1 шт.;
- аккумуляторная батарея (при установленной опции 002) - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
