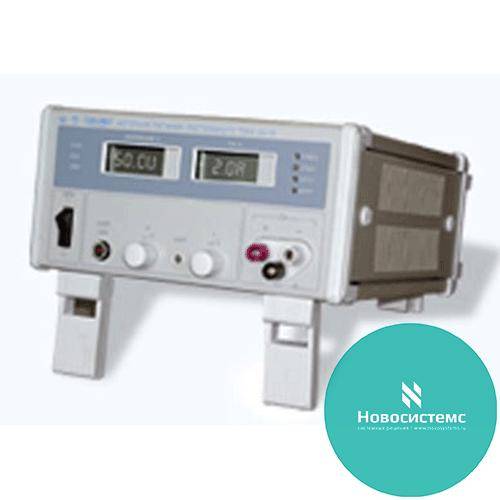

Б5-75 источник питания постоянного тока
Описание
Б5-75
Описание:
Источник питания постоянного тока Б5-75 предназначен для обеспечения питания измерительных систем и радиоэлектронных устройств стабилизированным напряжением и током.
Основные области применения :Б5-75 системы питания при проектировании, производстве, испытаниях и ремонте радиоэлектронной аппаратуры, электронных и электротехнических изделий.
Источник питания постоянного тока Б5-75 представляет собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению, току, уровню ограничения выходного напряжения, ограничению выходной мощности.
Установка величины выходного напряжения, тока и величины напряжения ограничения осуществляется с передней панели потенциометрами, которые подают опорное напряжение на входы усилителей обратной связи по напряжению, току и ограничению выходного напряжения. Ограничение мощности осуществляется усилителем обратной связи, на вход которого подается напряжение, пропорциональное произведению выходного напряжения на ток нагрузки.
Для снижения габаритов, массы и увеличения коэффициента полезного действия силовая часть источника питания выполнена по схеме с «бестрансформаторным» входом. Снижение потребляемой мощности достигнуто применением пассивного корректора коэффициента мощности. Для обеспечения минимального падения напряжения на регулирующем элементе стабилизатора применен управляемый преобразователь сети.
Прибор Б5-75 выполнен в малогабаритном корпусе бесфутлярной конструкции.
Технические характеристики
Технические характеристики Б5-75
-
При выходной мощности 100 Вт прибор выдает:
плавно регулируемое стабилизированное напряжение от 0 до 50 В
плавно регулируемый стабилизированный ток от 0 до 5 А
- Основная погрешность индикации встроенного индикатора напряжения ± 0,5 В
- Основная погрешность индикации встроенного индикатора тока ± 0,05 А
-
Нестабильность при изменении сети на ±10 % от номинального значения:
выходного напряжения ± (0,0005 В + 0,00005·Uуст)
выходного тока ± (0,0005 А + 0,0005·Iуст)
где Uуст – устанавливаемое значение выходного напряжения, В, Iуст – устанавливаемое значение выходного тока, А
-
Нестабильность при изменении нагрузки от 0,9 максимального значения до нуля:
выходного напряжения ± (0,005 В + 0,0002·Uуст)
выходного тока ± (0,005 А + 0,0005·Iуст)
-
Пульсации выходного напряжения в режиме стабилизации напряжения:
не более 1 мВ среднеквадратического значения
не более 25 мВ амплитудного значения
Время непрерывной работы не менее 16 ч
Средняя наработка на отказ не менее 15000 ч
Питание: 220 В, 50 Гц
Потребляемая мощность 200 В · А
Габаритные размеры прибора Б5-75 315х138х250 мм
Масса прибора Б5-75 3,6 кг
Технические характеристики
Технические характеристики Б5-75
-
При выходной мощности 100 Вт прибор выдает:
плавно регулируемое стабилизированное напряжение от 0 до 50 В
плавно регулируемый стабилизированный ток от 0 до 5 А
- Основная погрешность индикации встроенного индикатора напряжения ± 0,5 В
- Основная погрешность индикации встроенного индикатора тока ± 0,05 А
-
Нестабильность при изменении сети на ±10 % от номинального значения:
выходного напряжения ± (0,0005 В + 0,00005·Uуст)
выходного тока ± (0,0005 А + 0,0005·Iуст)
где Uуст – устанавливаемое значение выходного напряжения, В, Iуст – устанавливаемое значение выходного тока, А
-
Нестабильность при изменении нагрузки от 0,9 максимального значения до нуля:
выходного напряжения ± (0,005 В + 0,0002·Uуст)
выходного тока ± (0,005 А + 0,0005·Iуст)
-
Пульсации выходного напряжения в режиме стабилизации напряжения:
не более 1 мВ среднеквадратического значения
не более 25 мВ амплитудного значения
Время непрерывной работы не менее 16 ч
Средняя наработка на отказ не менее 15000 ч
Питание: 220 В, 50 Гц
Потребляемая мощность 200 В · А
Габаритные размеры прибора Б5-75 315х138х250 мм
Масса прибора Б5-75 3,6 кг
