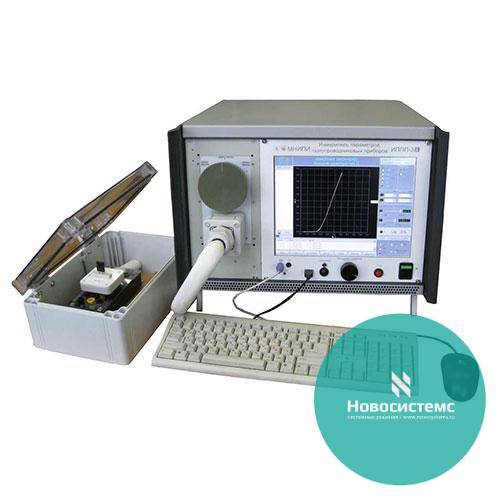

ИППП-3, ИППП-3/1 Измерители параметров полупроводниковых приборов

Описание:

Технические характеристики

Технические характеристики

• Канал С (коллектор, сток)

Источник напряжения (Uc):

Измеритель тока (Ic):

- диапазоны от ±10 нA до ±20 A (±50 A ИППП-3/1), согласно ряду 1, 2, 5, 10;

- минимальный дискрет - 0.005 нА;

- погрешность измерения:

                    ±[(1.0¸1.5)% от Iи + 0.5% от Iп],   при Ic ≤ 2А;

                    ±[9% от Iи + 1% от Iп],   при Ic > 2А.

Измеритель напряжения (Uc):

- диапазоны от ±0.5 В до ±2000 В, согласно ряду 1, 2, 5, 10;

- минимальный дискрет – 0.2 мВ;

- погрешность измерения:  ± (1% от Uи + 0.5% от Uп),

где  Uп (Iп) – верхний предел диапазона напряжения (тока);

Uи (Iи) – напряжение (ток), измеренные на нагрузке;

Uф (Iф) – формируемые напряжение (ток).

•  Канал B (база, затвор)

Вид выходного сигнала тока (напряжения):

- ступенчатоизменяющийся сигнал со смещением;

- импульсные ступеньки с импульсным смещением;

- постоянный уровень.

Генератор ступеней тока (напряжения):

- количество ступеней – от 0 до 10;

- ступени тока (Iступ)  от  2 нА/ступ  до  0.5 А/ступ ;

- ступени напряжения   (Uступ) от  50 мВ/ступ  до  2 В/ступ, согласно ряду 1, 2, 5, 10;

- десятикратное уменьшение ступени (х0.1);

- диапазон тока  (напряжения) смещения - ±10·Iступ  (±10·Uступ);

- максимальный  постоянный выходной    ток  Iвых  -   ±2.5 А, при Uвых ≤ 4В;

- максимальное   выходное   напряжение  -   ±40 В,  при Iвых £ 0.1 А;

- выходное сопротивление не менее 1010 Ом,  при Iступ = 2 нА/ступ.

Измеритель тока (Ib):

- диапазоны от ± 40 нА до ± 10 А, согласно ряду 1, 2, 4, 10;

- минимальный дискрет – 0.02 нА;

- погрешность формирования (измерения) тока –

            ±[(1.0¸1.5)% от Iф (Iи) + 0.5% от Iп],   при Ib £ 2.5 А.

Измеритель напряжения (Ub):

- диапазоны от ± 1 В до ± 40 В,  согласно ряду 1, 2, 4, 10;

- минимальный дискрет – 0.5 мВ;

- погрешность формирования (измерения) напряжения –

                            ± (1% от Uф (Uи) + 0.5% от Uп).

• Канал E (эмиттер, исток) – нулевой потенциал (общий).

• Канал S (подложка)

Максимальный  выходной  ток  (Iвых)  -   ±10мА,    при Uвых £ 40В;

Остальные параметры смотри «Канал В».

Комплект поставки:

Измеритель  ИППП-3 или  ИППП-3/1.

Выносное устройство для установки объекта тестирования, снабженное прозрачной крышкой и съёмным металлическим экраном.

Двухпроводный соединитель для подключения двух- и трехполюсников, двухпроводные контакт-зажимы (3шт.), однопроводные щуп-зажимы (4шт.)  для подключения  к электродам объекта тестирования.

Кабель-соединитель для подсоединения к зондам (двухпроводное подключение).

Общие характеристики:

• ЖК-экран 12,1" с разрешением 1024 х 768, клавиатура, «мышь».
• USB, Ethernet.
• Напряжение питания: 230 В / 50 Гц., мощность: 450 В·А.
• Диапазон рабочих температур: от +5° до +40°С.
• Габариты (Ш х В х Г): 470 х 330 х 570 мм, масса:  37 кг
