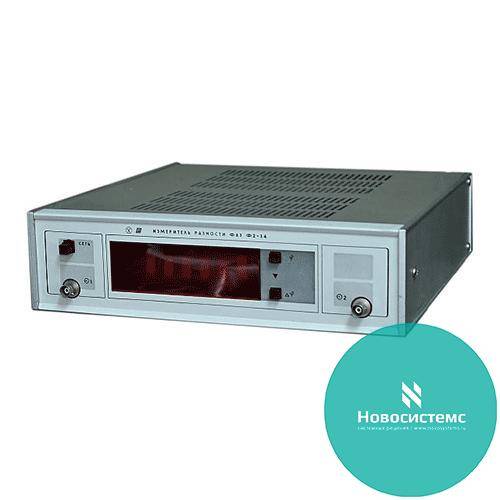

Измеритель разности фаз Ф2-34

ООО «Новосистемс» предлагает широкий ассортимент отечественного и зарубежного электрооборудования. Вы можете заказать измеритель разности фаз серии Ф2-34 на выгодных условиях: конкурентные цены, наличие гарантии и всех необходимых сертификатов на продукцию, высокий уровень обслуживания.

Прибор Ф2-34: назначение и особенности

Оборудование данного класса предназначено для прецизионных (высокоточных) измерений фазовых сдвигов, их приращений между двумя гармоническими синхронными сигналами в широком диапазоне (0,5...5*10⁶ Гц) частот.

Измеритель разности фаз серии Ф2-34 используется:

• при определении фазоамплитудных и фазочастотных характеристик аттенюаторов, усилителей, линий задержек и т. д.;
• для измерения параметров полупроводниковых приборов, магнитных материалов и диэлектриков;
• при настройке резонаторов, фильтров, низкочастотных антенн и прочего оборудования.

Измеритель разности фаз серии Ф2-34 построен на основе структурной схемы фазометра с постоянным измерительным временем. Аппарат выполнен по двухполупериодной двухканальной схеме. Он имеет режимы дистанционного и ручного кодового управления, вывод результатов измерений осуществляется на цифропечатающее устройство в двоично-десятичном коде.

Принцип действия прибора Ф2-34

Входные синусоидальные сигналы (ВСС) в каждом из каналов устройства усиливаются, ограничиваются, а затем подаются на фазовый детектор, где для расширения фазовых характеристик и устранения мёртвых зон сформированные входные сигналы разделяются на четыре составляющие (двумя кольцевыми счётчиками). Полученные интервалы заполняются импульсами кантующей частоты (ИКЧ). Количество ИКЧ подсчитывается измерительным счётчиком за определённый период времени. Оно подбирается так, чтобы число импульсов было пропорционально определяемой разности фаз (в градусах).

Основные данные Ф2-34

Хотите получить дополнительную информацию о Ф2-34 или оформить заказ на этот измеритель разности фаз? Обращайтесь к нашим менеджерам!

Технические характеристики
