Высокостабильные кварцевые генераторы
Описание
Описание:
Представленные в данном разделе каталога высокостабильные кварцевые генераторы предназначены для формирования сигналов с крайне высокой повторяемостью. Область применения устройств крайне широка. Генераторы используются в навигационном оборудовании, системах связи, измерительной аппаратуре, а также устройствах, работа которых требует соответствия атомному стандарту частоты.
Особенностями современных кварцевых генераторов являются высокие метрологические характеристики, невосприимчивость к воздействию электромагнитных помех и других внешних факторов, быстрый вывод в рабочий режим, сверхнизкое энергопотребление. Устройства пригодны для использования в составе как стационарного, так и мобильного оборудования. Генераторы функционируют на частоте 5 и 10 МГц.
Принцип действия устройства основан на колебаниях пластины кварца, формирующей электрический заряд благодаря пьезоэлектрическому эффекту. Таким образом, деформация пластины сопутствует изменению заряда на поверхности. Для того чтобы исключить влияние внешних факторов, кварцевый генератор имеет герметичную конструкцию, внутри которой поддерживается вакуум.

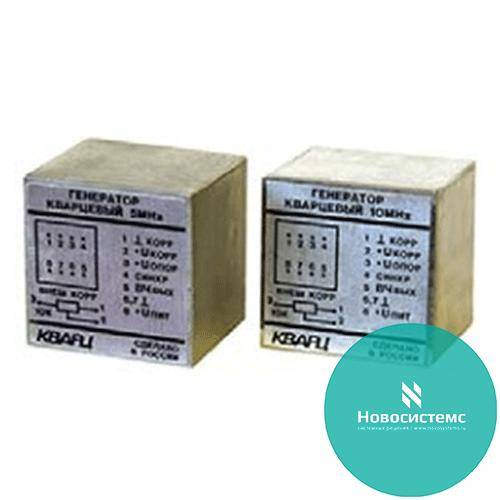

Компания НОВОСИСТЕМС предлагает Вашему вниманию кварцевые генераторы 433532.027 и 433532.030, купить которые можно на оптимальных условиях. Изделия имеются на складе и могут быть отгружены в минимальные сроки. Наряду с кварцевыми генераторами, компания готова предложить обширный ассортимент синтезаторов и стандартов частоты, включающий опорные генераторы, синхронометры, компараторы, формирователи временной шкалы и многое другое.
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметры |
Генератор кварцевый 433532.027 |
Генератор кварцевый 433532.030 |
||
|
А |
Б |
А |
Б |
|
|
Частота выходного сигнала, МГц |
5, 10 |
5 |
||
|
Пределы перестройки частоты внешним корректором относительно номинального значения |
> ±3.10–7 |
> ±3.10–7 |
||
|
Уровень выходного сигнала (RH=50 Ом), В |
0,5±0,15 |
³0,5 |
||
|
Среднее относительное изменение частоты через 10 суток непрерывной работы в пределах: за сут за год |
|
|
||
|
±3.10–10 |
±5.10–10 |
±3.10–10 |
±5.10–10 |
|
|
±3.10–8 |
±5.10–8 |
±3.10–8 |
±5.10–8 |
|
|
Среднеквадратическое относительное двухвыборочное отклонение частоты не более: 1 с 10 с 100 с |
|
|
||
|
3.10–12 |
5.10–12 |
1.10–12 |
2.10–12 |
|
|
5.10–12 |
5.10–12 |
1.10–12 |
2.10–12 |
|
|
|
|
2.10–12 |
3.10–12 |
|
|
СПМ фазовых флуктуаций в одной боковой полосе не более дБ/Гц, при отстройке: 10 Гц 100 Гц 1 кГц 10 кГц |
|
|
|
|
|
-130 |
-125 |
-145 |
-140 |
|
|
-150 |
-140 |
-150 |
-148 |
|
|
-155 |
-150 |
-158 |
-155 |
|
|
-157 |
-155 |
-160 |
-158 |
|
|
Перестройка частоты внешним напряжением ±5 В |
|
|
||
|
±(2,5-10).10–8 |
±(2,5-10).10–8 |
|||
|
Диапазон рабочих температур, °С |
-40–+65 |
-40–+65 |
||
|
Изменение частоты в рабочем диапазоне температур в пределах: |
±3.10–9 |
±5.10–9 |
±2.10–9 |
±3.10–9 |
|
Время установления частоты после включения с погрешностью ±3.10–8 от установившегося значения не более, мин |
15 |
15 |
||
|
Напряжение питания (стабилизированное), В |
+12(15, 18, 20)±10% |
+12(15, 18, 20)±10% |
||
|
Потребляемая мощность при 25 °С не более, Вт: в установившемся режиме при прогреве |
|
|
||
|
2 |
2 |
|||
|
10 |
10 |
|||
|
Габариты, мм |
51х51х25 |
55х55х100 |
||
|
Масса, кг; объем, см3 |
0,09; 65 |
0,2; 320 |
||
|
Условия эксплуатации по ГОСТ Р В20.39.304-98 |
гр. 1.3 |
гр. 1.3 |
||
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметры |
Генератор кварцевый 433532.027 |
Генератор кварцевый 433532.030 |
||
|
А |
Б |
А |
Б |
|
|
Частота выходного сигнала, МГц |
5, 10 |
5 |
||
|
Пределы перестройки частоты внешним корректором относительно номинального значения |
> ±3.10–7 |
> ±3.10–7 |
||
|
Уровень выходного сигнала (RH=50 Ом), В |
0,5±0,15 |
³0,5 |
||
|
Среднее относительное изменение частоты через 10 суток непрерывной работы в пределах: за сут за год |
|
|
||
|
±3.10–10 |
±5.10–10 |
±3.10–10 |
±5.10–10 |
|
|
±3.10–8 |
±5.10–8 |
±3.10–8 |
±5.10–8 |
|
|
Среднеквадратическое относительное двухвыборочное отклонение частоты не более: 1 с 10 с 100 с |
|
|
||
|
3.10–12 |
5.10–12 |
1.10–12 |
2.10–12 |
|
|
5.10–12 |
5.10–12 |
1.10–12 |
2.10–12 |
|
|
|
|
2.10–12 |
3.10–12 |
|
|
СПМ фазовых флуктуаций в одной боковой полосе не более дБ/Гц, при отстройке: 10 Гц 100 Гц 1 кГц 10 кГц |
|
|
|
|
|
-130 |
-125 |
-145 |
-140 |
|
|
-150 |
-140 |
-150 |
-148 |
|
|
-155 |
-150 |
-158 |
-155 |
|
|
-157 |
-155 |
-160 |
-158 |
|
|
Перестройка частоты внешним напряжением ±5 В |
|
|
||
|
±(2,5-10).10–8 |
±(2,5-10).10–8 |
|||
|
Диапазон рабочих температур, °С |
-40–+65 |
-40–+65 |
||
|
Изменение частоты в рабочем диапазоне температур в пределах: |
±3.10–9 |
±5.10–9 |
±2.10–9 |
±3.10–9 |
|
Время установления частоты после включения с погрешностью ±3.10–8 от установившегося значения не более, мин |
15 |
15 |
||
|
Напряжение питания (стабилизированное), В |
+12(15, 18, 20)±10% |
+12(15, 18, 20)±10% |
||
|
Потребляемая мощность при 25 °С не более, Вт: в установившемся режиме при прогреве |
|
|
||
|
2 |
2 |
|||
|
10 |
10 |
|||
|
Габариты, мм |
51х51х25 |
55х55х100 |
||
|
Масса, кг; объем, см3 |
0,09; 65 |
0,2; 320 |
||
|
Условия эксплуатации по ГОСТ Р В20.39.304-98 |
гр. 1.3 |
гр. 1.3 |
||
