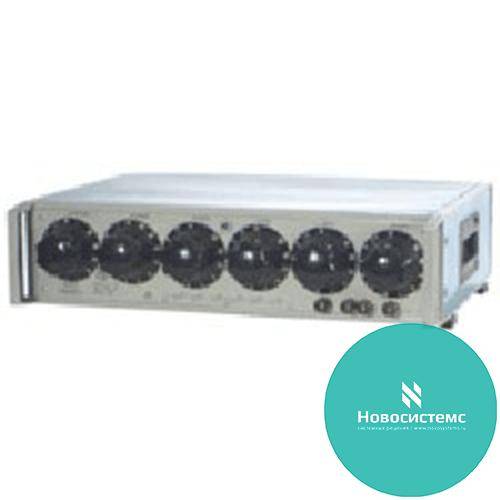

Р4830/2 магазин сопротивления
Описание
Описание:
Магазины сопротивления Р4830 представляет собой устройство, предназначенное для работы в цепях как переменного, так и постоянного тока частотой до пятидесяти kHz в качестве меры электрического сопротивления. Такой магазин имеет три модификации: Р4830, Р4830/1и Р4830/2. Класс точности устройства: 0,05. Возможный диапазон воспроизводимого сопротивления: от 0,01 до 12222,21 Ом. Изоляция между изолированными электрическими цепями и корпусом магазина Р4830 в рабочих условиях выдерживает на протяжении одной минуты напряжение 2 кВ. Масса данного устройства составляет восемь с половиной килограмм.
Производство данных приборов прекращено! Поставляются приборы складского хранения с восстановленным ресурсом и обязательной государственной поверкой.
Рабочие условия магазина Р4830/1:
- Ø температура окружающего воздуха в пределах двадцати градусов (плюс-минус десять градусов);
- Ø относительная влажность воздуха не должна превышать восемьдесят процентов в рабочем диапазоне температур.
Технические характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
-
Класс точности магазина сопротивления в зависимости от модификации:
- Р4830/1 — 0,05/2,5·10-5;
- Р4830/2 — 0,05/2,5·10-6;
- Р4830/3 — 0,05/2,5·10-7.
-
Диапазон значений воспроизводимого сопротивления:
- Р4830/1 от 0,01 до 12222,21 Ω ступенями через 0,01 Ω;
- Р4830/2 от 0,1 до 122222,1 Ω ступенями через 0,1 Ω;
- Р4830/3 от 1,0 до 1222221 Ω ступенями через 1,0 Ω.
- Среднее значение начального сопротивления магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) R0 его вариация Δ R0 соответствуют значениям, указанным в таблице.
| Модификация магазина | Среднее значение начального сопротивления, Ω | Вариация начального сопротивления, Ω | ||
| Через обычные зажимы «1»—«3» | Через низкоомные зажимы «2»—«3» | Через обычные зажимы «1»—«3» | Через низкоомные зажимы «2»—«3» | |
| Р4830/1 | 0,03 | 0,02 | 0,003 | 0,002 |
| Р4830/2 | 0,03 | 0,015 | 0,003 | 0,0015 |
| Р4830/3 | 0,03 | 0,02 | 0,003 | 0,002 |
Предел допускаемого отклонения действительного значения сопротивления ( δ ) в процентах от номинального в нормальных условиях применения определяется по формулам (1—3) в зависимости от модификации:
для модификации Р4830/1;
для модификации Р4830/2;
для модификации Р4830/3;
RK — наибольшее значение сопротивления магазина, Ω ,
R — номинальное значение включенного сопротивления, Ω .
- Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ω (включая начальную индуктивность) через низкоомные зажимы не превышает 1μH .
- Предельные значения постоянной времени τ магазина, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений, указанных в таблице 2.
Таблица 2
| Номинальное значение включенного сопротивления, Ω | Постоянная времени, τ, s | |
| при номинальной мощности одной ступени, W | ||
| 0,025 | 0,25 | |
| Св. 1 до 10 | - | 2·10 -7 |
| Св. 10 до 10 3 | - | 1·10 -7 |
| Св. 10 3 до 10 4 | - | 5·10 -7 |
| Св. 10 4 до 10 5 | 1·10-6 | - |
| Св. 10 5 до 10 6 | 1·10 -5 | - |
- Верхний предел частотного диапазона для каждой декады магазина соответствует значениям, указанным в таблице 3.
Таблица 3
| Декада, Ω | Верхний предел частотного диапазона, kHz |
| 0,01 | - |
| 0,1 | - |
| 1 | 10,0 |
| 10 | 50,0 |
| 10 2 | 50,0 |
| 10 3 | 10,0 |
| 10 4 | 5,0 |
| 10 5 | 0,5 |
-
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее:
- Р4830/1 — 2·10 8 Ω ;
- Р4830/2 — 2·10 9 Ω ;
- Р4830/3 — 2·10 10 Ω .
- Габаритные размеры магазина, не более 490х135х365 mm .
- Масса магазина, не более 8,5 kg .
Технические характеристики
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
-
Класс точности магазина сопротивления в зависимости от модификации:
- Р4830/1 — 0,05/2,5·10-5;
- Р4830/2 — 0,05/2,5·10-6;
- Р4830/3 — 0,05/2,5·10-7.
-
Диапазон значений воспроизводимого сопротивления:
- Р4830/1 от 0,01 до 12222,21 Ω ступенями через 0,01 Ω;
- Р4830/2 от 0,1 до 122222,1 Ω ступенями через 0,1 Ω;
- Р4830/3 от 1,0 до 1222221 Ω ступенями через 1,0 Ω.
- Среднее значение начального сопротивления магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) R0 его вариация Δ R0 соответствуют значениям, указанным в таблице.
| Модификация магазина | Среднее значение начального сопротивления, Ω | Вариация начального сопротивления, Ω | ||
| Через обычные зажимы «1»—«3» | Через низкоомные зажимы «2»—«3» | Через обычные зажимы «1»—«3» | Через низкоомные зажимы «2»—«3» | |
| Р4830/1 | 0,03 | 0,02 | 0,003 | 0,002 |
| Р4830/2 | 0,03 | 0,015 | 0,003 | 0,0015 |
| Р4830/3 | 0,03 | 0,02 | 0,003 | 0,002 |
Предел допускаемого отклонения действительного значения сопротивления ( δ ) в процентах от номинального в нормальных условиях применения определяется по формулам (1—3) в зависимости от модификации:
для модификации Р4830/1;
для модификации Р4830/2;
для модификации Р4830/3;
RK — наибольшее значение сопротивления магазина, Ω ,
R — номинальное значение включенного сопротивления, Ω .
- Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ω (включая начальную индуктивность) через низкоомные зажимы не превышает 1μH .
- Предельные значения постоянной времени τ магазина, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений, указанных в таблице 2.
Таблица 2
| Номинальное значение включенного сопротивления, Ω | Постоянная времени, τ, s | |
| при номинальной мощности одной ступени, W | ||
| 0,025 | 0,25 | |
| Св. 1 до 10 | - | 2·10 -7 |
| Св. 10 до 10 3 | - | 1·10 -7 |
| Св. 10 3 до 10 4 | - | 5·10 -7 |
| Св. 10 4 до 10 5 | 1·10-6 | - |
| Св. 10 5 до 10 6 | 1·10 -5 | - |
- Верхний предел частотного диапазона для каждой декады магазина соответствует значениям, указанным в таблице 3.
Таблица 3
| Декада, Ω | Верхний предел частотного диапазона, kHz |
| 0,01 | - |
| 0,1 | - |
| 1 | 10,0 |
| 10 | 50,0 |
| 10 2 | 50,0 |
| 10 3 | 10,0 |
| 10 4 | 5,0 |
| 10 5 | 0,5 |
-
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее:
- Р4830/1 — 2·10 8 Ω ;
- Р4830/2 — 2·10 9 Ω ;
- Р4830/3 — 2·10 10 Ω .
- Габаритные размеры магазина, не более 490х135х365 mm .
- Масса магазина, не более 8,5 kg .
