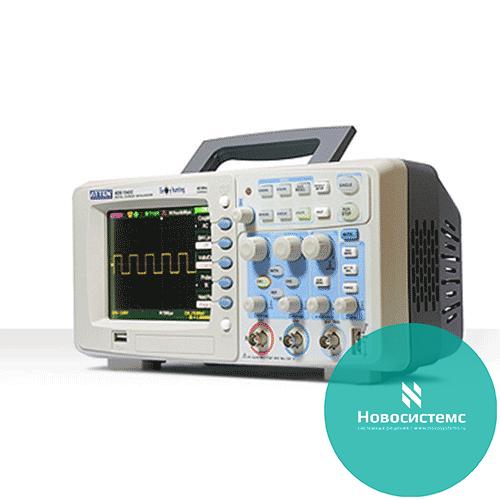

ADS1042CM осциллограф
Описание
Цифровой осциллограф ADS1042CM - современный прибор для решения широкого круга задач по наблюдению и анализу формы сигнала.
Отличные рабочие характеристики сочетаются в ADS1042CM с простотой работы. Для упрощения эксплуатации осциллографа существуют несколько режимов автоматических измерений. Осциллограф имеет цветной ЖКИ экран. Меню прибора содержит набор цветовых схем, имеется поддержка русского языка. Органы управления отличаются эргономичностью, имеют привычное и удобное расположение. Режимы работы осциллографа позволяют осуществлять одновременное наблюдение некогерентных сигналов, так же возможно использование различных типов синхронизации. ADS1042CM выполняет математическую обработку сигнала с различными алгоритмами, использует разные типы фильтрации. БПФ предназначен для обработки и визуализации частотных составляющих сигнала и формы спектра, что является мощным аналитическим инструментом для изучения импульсного отклика фильтров и систем, а также измерения гармонических составляющих и искажений сигнала. БПФ окна — прямоугольное, Хемминга, Хеннинга и Блэкман-Харриса — дают возможность пользователю определить наилучший алгоритм для обработки анализируемого сигнала. Прибор легко подключается к PC по интерфейсу USB. Так же предусмотрено подключения внешнего накопителя, для хранения данных. Расширить область применения осциллографа ADS1042CM , используя его для измерений в мощных цепях, где присутствует высокое напряжение (источники электропитания, электромоторы, преобразователи и т.п.) возможно при использовании дифференциальных пробников, обеспечив полную развязку прибора с электрическими цепями. (Дифференциальный пробник приобретается отдельно). При невысокой цене, осциллографADS1042CM может стать хорошим помощником как в домашней лаборатории, так и на производстве.
Технические характеристики
Характеристики прибора ADS1042CM:
| Количество каналов | 2 канала |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 500 Мвыб/с |
| Эквивалентная частота дискретизации | 50 Гвыб/с |
| Память | 2 000 000 точек |
| Время нарастания | <14нс |
| Входной импеданс | 1МОм / 13pF |
| Время горизонтальной развертки | 25 нс/дел -50 нс/дел |
| Экран | Цветной TFT(320х234) 5.7” LCD |
| Чувствительность по вертикали | 2 мВ/дел - 5 В/дел (1-2-5 Последовательность) |
| Разрешение по вертикали | 8 бит |
| Режим входа А1 и А2 | DC, AC, земля |
| Максимальное входное напряжение | 400 В( DC + AC пик, (1МОм входной импеданс 10Х), 5 В(Вскз, 50W входной импеданс, BNC ) |
| Режимы запуска | По фронту, видео, по длине импульса, задержка , внешняя синхронизация |
| Режимы запуска развертки | Авто, нормальный, однократный |
| Источники синхронизации | CH1, CH2, Ext, Ext/5, AC Line |
| Сохранение/Воспроизведение | До 20 форм сигналов и до 20 профилей установок органов управления. Запоминающие устройства большой ёмкости могут быть подключены к разъёму USB непосредственно на передней панели осциллографа. |
| Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка… |
| Курсорные измерения | Режимы: ручной, трэк и автоматических измерений |
| Математические функции | Сложение, вычитание, умножение, деление, быстрое преобразование Фурье (БПФ) |
| БПФ | Окна: Ханнинг, Хамминг, Блэкман, Прямоугольное |
| Режим XY | Фазовая погрешность ±3 гр |
| Темы оформления меню | Классик, модерн, традиционная, лаконическая |
| Языки меню | Упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский |
| Напряжение-питание / потребляемая мощность | 100-240В, 40 - 440Гц. САТ II. / 50Вт Макс |
| Габариты | 305мм х 154мм х 133мм |
| Вес | 2.3кг |
| USB Host | Поддержка внешних накопителей |
| USB |
Поддержка прямой печати на принтеры PictBridge; управление с ПК |
Технические характеристики
Характеристики прибора ADS1042CM:
| Количество каналов | 2 канала |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 500 Мвыб/с |
| Эквивалентная частота дискретизации | 50 Гвыб/с |
| Память | 2 000 000 точек |
| Время нарастания | <14нс |
| Входной импеданс | 1МОм / 13pF |
| Время горизонтальной развертки | 25 нс/дел -50 нс/дел |
| Экран | Цветной TFT(320х234) 5.7” LCD |
| Чувствительность по вертикали | 2 мВ/дел - 5 В/дел (1-2-5 Последовательность) |
| Разрешение по вертикали | 8 бит |
| Режим входа А1 и А2 | DC, AC, земля |
| Максимальное входное напряжение | 400 В( DC + AC пик, (1МОм входной импеданс 10Х), 5 В(Вскз, 50W входной импеданс, BNC ) |
| Режимы запуска | По фронту, видео, по длине импульса, задержка , внешняя синхронизация |
| Режимы запуска развертки | Авто, нормальный, однократный |
| Источники синхронизации | CH1, CH2, Ext, Ext/5, AC Line |
| Сохранение/Воспроизведение | До 20 форм сигналов и до 20 профилей установок органов управления. Запоминающие устройства большой ёмкости могут быть подключены к разъёму USB непосредственно на передней панели осциллографа. |
| Автоматические измерения | B пп, Вамп, Вмакс, Вмин, Вверх, Внижн, В avg , Brms , отриц. выброс, положит. выброс, частота, период, время нарастания, время спада, позитивная длительность, негативная длительность, положит. коэффициент заполнения, отрицат. коэффициент заполнения, задержка… |
| Курсорные измерения | Режимы: ручной, трэк и автоматических измерений |
| Математические функции | Сложение, вычитание, умножение, деление, быстрое преобразование Фурье (БПФ) |
| БПФ | Окна: Ханнинг, Хамминг, Блэкман, Прямоугольное |
| Режим XY | Фазовая погрешность ±3 гр |
| Темы оформления меню | Классик, модерн, традиционная, лаконическая |
| Языки меню | Упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский |
| Напряжение-питание / потребляемая мощность | 100-240В, 40 - 440Гц. САТ II. / 50Вт Макс |
| Габариты | 305мм х 154мм х 133мм |
| Вес | 2.3кг |
| USB Host | Поддержка внешних накопителей |
| USB |
Поддержка прямой печати на принтеры PictBridge; управление с ПК |
