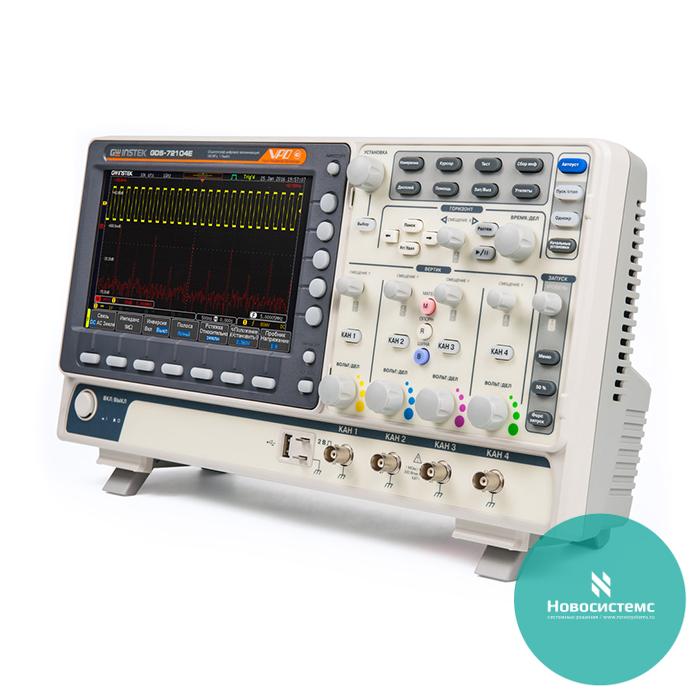

GDS-72102E осциллограф цифровой запоминающий
Производитель:
GW Instek
Гарантия: 12 месяцев (если иной срок не предусмотрен производителем)
GDS-72102E осциллограф цифровой запоминающий
Подробнее
Цена с НДС:
от
81 243 ₽/шт
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Описание
Назначение
Осциллографы цифровые запоминающие GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Для связи с внешними устройствами имеются интерфейсы USB и RS-232. Опционально возможны интерфейсы LAN, GPIB, функциональный генератор, 8-ми или 16-ти канальный логический анализатор, выход на внешний монитор.
Особенности осциллографов цифровых запоминающих GDS-72072E, GDS-72074E, GDS-72102E, GDS-72104E, GDS-72202E, GDS-72204E:
Осциллографы цифровые запоминающие GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Для связи с внешними устройствами имеются интерфейсы USB и RS-232. Опционально возможны интерфейсы LAN, GPIB, функциональный генератор, 8-ми или 16-ти канальный логический анализатор, выход на внешний монитор.
Особенности осциллографов цифровых запоминающих GDS-72072E, GDS-72074E, GDS-72102E, GDS-72104E, GDS-72202E, GDS-72204E:
- Количество каналов 2, 4;
- Полоса пропускания 70, 100 и 200 МГц;
- Максимальная частота дискретизации: 1 ГГц;
- Максимальный объем памяти 10 МБ;
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с);
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x;
- Режим сегментированной памяти (до 29,000 сегментов);
- Режим «Поисковая машина» для поиска событий по заданным условиям;
- 28 видов автоматических измерений параметров, курсорные измерения;
- Режим автоизмерения временных задержек (8 параметров);
- Функция автоустановки параметров развертки, запуска;
- Функции математики: +, -, x, ?, встроенный редактор формул;
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
- Режимы растяжки окна, самописец и XY;
Технические характеристики
| Параметр | Значение | ||
| GDS-72072E / GDS-72074E | GDS-72102E / GDS-72104E | GDS-72202E / GDS-72204E | |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |||
| Число каналов | 2 / 4 | 2 / 4 | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0 ... 70 МГц | 0...100 МГц | 0...200 МГц |
| Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20, 100 МГц |
| Коэф. отклонения (Коткл.) | 1 мВ/дел...10 В/дел | ||
| Погрешность установки Коткл. | ± 3 % | ||
| Время нарастания | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,75 нс |
| Входной импеданс | 1 МОм ( ± 2 %) / 16 пФ | ||
| Макс. входное напряжение | 300 В ( DC + AС пик), Кат I | ||
| Математика | +, - , х ; ÷, встроенный редактор формул , БПФ на участке 1 МБ (дБ или мВ с.к.з) | ||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |||
| Коэф. развертки (Кразв. ) | 1 нс/дел...100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел | ||
| Погрешность установки Кразв. | ± 0,005 % | ||
| Режимы работы | Основной, задержанный (4 нс... 10 с), ZOOM окна, самописец, X-Y | ||
| СИНХРОНИЗАЦИЯ | |||
| Источники синхросигнала | любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0 - D15) | ||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс...10 с), по событию (1...65535), попеременно (ALT); по шине; по скорости нарастания и спада | ||
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | ||
| Чувствительность синхр. | 1 дел | ||
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |||
| Разрешение по вертикали | 8 бит | ||
| Частота дискретизации | 2 кан. модель: 1 Г Гц /канал 4 кан. модель: 2 канала – 1 ГГц/ка нал, 3 и 4 канала – 500 МГц/канал | ||
| Интерполяция | SinX/x | ||
| Длина записи | 10 МБ | ||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | ||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |||
| Функции | ΔU; ΔT; 1/ ΔT | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |||
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U ; +U ; Uмакс.; Uмин.; Uсред; выбросы на вершине и в паузе | ||
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза | ||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |||
| Интерфейс | USB, LAN | ||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||
| Технология VPO | Захват и отображ ение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек. | ||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | ||
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | ||
| ОБЩИЕ ДАННЫЕ | |||
| ЖК-дисплей | Цветной (TFT) WVGA , диагональ 20 см, 8 х 10 дел (разреш. 800 х 480) | ||
| Напряжение питания | 100...240 В, 48...63 Гц (автовыбор) | ||
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | ||
Комплектация
| № | Наименование | Количество |
| 1 | Осциллограф цифровой запоминающий GDS-72102E | 1 |
| 2 | Шнур питания | 1 |
| 3 | Делитель 1:1/1:10 (2/4 по числу каналов) | 1 |
| 4 | Руководство по эксплуатации | 1 |
