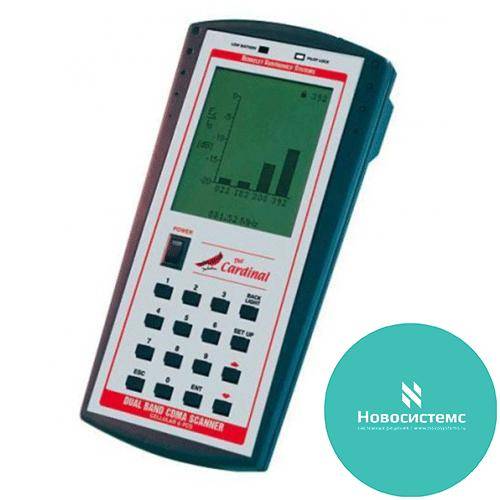

Двухканальный стационарный PN-сканер BVSystems Cardinal
Описание
Cardinal™ - это портативный PN-сканер, используемый для измерения и регистрации (Ec/Io) распространения IS-95 CDMA 2000 базовых станций. Cardinal измеряет активные 1XRTT CDMA сети, работающие на частотах PCS и сотового при использовании точного двухспектрального приёмника.
Cardinal™ - это портативный PN-сканер, используемый для измерения и регистрации (Ec/Io) распространения в сетях IS-95 CDMA 2000. Прибор измеряет, сохраняет и сообщает о всех 512 PN сдвигах менее, чем за секунду. Данные можно загрузить и отобразить в режиме реального времени на ноутбуке или ПК через встроенный портRS-232. Cardinal демодулирует каналы синхронизации и определяет ID базовой станции, времени и дате, и всёэто без использования GPS. Li-ion батарея и компактная флеш память позволяет использовать прибор при полевых измерениях.
ОСНОВНЫЕ СВОЙСТВА:
- Измерения в двух частотных диапазонах: PCS и сотовом
- Поддержка анализа 1XRTT IS-95B CDMA
- Не требуется GPS антенны
- Карта ATA флеш для хранения данных
- Сканирует все 512 базовых станций меньше, чем за секунду
- измеряет коррелируемую интенсивность сигнала CDMA (Ec/Io) с точностью +/- 1 дБ
- Опредеяет ID базовой станции через демодуляцию канала синхронизации
- сообщает системное время базовой станции
- встроенная съёмная перезаряжаемая ионно-литиевая батарея
- встроенный графический ЖК-дисплей отображает до 4 PN одновременно
- Высокая стабильность внутреннего времени
- Режим "Playback"позволяет инженерам просмотреть проблемные точки с помощью марекров
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ВЧ Характеристики: | |
| Диапазон частот | PCS 1930-1990 МГц (спектры А - F) сотовый CDMA 865-897 МГц |
| Полоса частот ПЧ | 1,25 МГц |
| Точность измерения | Ec/Io ± 1 дБ @ 25° С ± 2 дБ (0 – 50° С) |
| Коэффициент шума приёмника | < 7,5 дБотслеживание пилот-сигнала |
| Входная чувствительность антенны Обнаружение минимального сигнала | > - 117 дБм - 115 дБмобнаружение пилот-сигнала |
| Максимально безопасный входной сигнал | + 10 дБм |
| ОБРАБОТКА ДАННЫХ CDMA: | |
| Последовательности PN-генератора | Пилот-сигналы Iи QIS-95 |
| Минимальное Ec/Io | - 20 дБ |
| Радиус корреляции | 1024 чипа (как для I, так и для Q) |
| Обнаруживаемое минимальное Ec/Io | - 20 дБ |
| Частота сканирования базовой станции | < 1 сек. |
| Частота обновления дисплея | < 1 сек. |
| Идентификация базовой станции | Прямой IS-95 и 1XRTTBSидентификатор демодуляции |
| Точность синхронизации | Абсолютная (от сигналасинхронизации) |
| Неустойчивая синхронизация | ± 200 нс |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |
| Программное обеспечение | Включает Регистратор данных Cardinal® и Chameleon CDMA® |
| Сохранение данных | Съёмный Compact Flash® |
| Диапазон рабочих температур | 0 - 50° С |
| Диапазон температур хранения | - 40 - 50° С |
| Размеры | 13,97 х 27,94 х 8,89 см |
| Вес | 1,8 кг |
| Питание | Встроенная батарея Внешнее + 12 В постоянного тока @ 0,5 A |
| Зарядное устройство | Внешний двойной аккумулятор для быстрой зарядки зарядное устройство для ионно-литиевых батарей |
ЧАСТОТЫ: Частотный диапазон 1930 - 1990 МГц (полосы A - F) и частоты сотовых сетей CDMA 865 - 897 МГц
