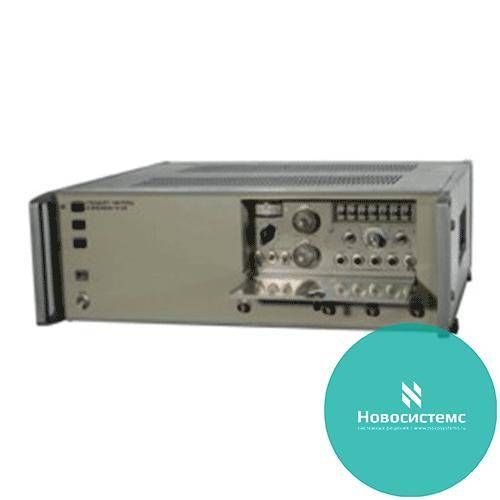

Ч1-69 стандарт частоты и времени

Технические характеристики Ч1-69

• * Номинальное значение частоты выходных сигналов 5 МГц, 1 МГц, 100 кГц. Относительная погрешность выходных сигналов по частоте при выпуске в пределах ±2•10^-11.
• * Относительное систематическое изменение частоты за одни сутки в пределах ±1•10^-12.
• Относительная погрешность по частоте в межповерочный интервал 1 год после установления частоты на номинальное значение в пределах ±3,65•10^-10.
• Среднеквадратическое относительное отклонение частоты выходных сигналов от среднего значения за время измерения, не более: 1 с — 1,5•10^-11; 10 с — 6•10^-12; 100 с — 3•10^-12.
• * Среднеквадратпческая относительная случайная вариация частоты за сутки не более 3•10^-12.
• * Среднеквадратическая относительная погрешность воспроизведения действительного значения частоты от включения к включению на интервале 10 суток не более 2•10^-11.
• Диапазон относительной перестройки частоты стандарта магнитным полем 19•10^-10 ±5•10^-11.
• Среднее значение температурного коэффициента частоты в "диапазоне температур от 0 до плюс 50°С в пределах ±1•10^-12 на 1°С.
• Прибор обеспечивает па выходе S и S с задержкой соответственно сигналы:
  1) шкалы времени в виде импульсов положительной полярности с периодом 1 с, длительность импульсов 10—20 мкс, амплитуда (Um) не менее 2,5 В на активной нагрузке 50 Ом, длительность фронта не более 0,03 мкс между уровнями (0,1—0,9) Um;
  2) задержанной шкалы времени в виде импульсов напряжения положительной полярности с периодом 1 или 0,1 с; импульсы этой шкалы задерживаются в пределах 0—999999,9 мкс с шагом 0,1 мкс, погрешность установки задержки не более 0,03 мкс.
• В приборе обеспечивается возможность синхронизации шкалы времени с погрешностью в пределах ±0,1 мкс импульсами шкалы времени внешнего хранителя. Параметры импульсов синхронизации: полярность положительная, частота следования — 1 Гц, длительность не менее 2 мкс, длительность фронта не более 0,03 мкс, амплитуда импульсов не менее 2,5 В на нагрузке, составленной из параллельно соединенных резистора 300 Ом и конденсатора емкостью 300 пФ.
• Среднеквадратическая вариация хода часов за сутки в пределах ±0,3 мкс.
• Напряжение выходных сигналов 5 МГц, 1 МГц, 100 кГц на нагрузке 50 Ом — (1±0,3) В.
• Прибор обеспечивает свои технические характеристики в пределах норм, установленных ТУ по истечении времени установления рабочего режима, равного 4 часам.
• Прибор допускает непрерывную круглосуточную ра боту в рабочих условиях при сохранении своих технических характеристик в пределах норм, установленных в ТУ.
• Пункты, помеченные «*», обеспечиваются при поддержании температуры окружающего воздуха с точностью ± 1°С.

  Условия эксплуатации Ч1-69

• Прибор по условиям эксплуатации предназначен для работы в условиях:
  — температура окружающего воздуха — от 0°С до плюс 50°С;
  — относительная влажность воздуха до 95% при температуре до 30°С.
• Нормальные условия эксплуатации:
  температура окружающего воздуха — 20±5°С, 293±5К;
  относительная влажность воздуха, — 65±15%;
  атмосферное давление — 100 ±4 кПа,750 ±30 мм рт. ст.

Прибор сохраняет свои технические характеристики в пределах норм, установленных в ТУ, при питании его от сети переменного тока напряжением (220 ±22) В, частотой (50 ±0,5) Гц и содержанием гармоник до 5% и (115 ±5,7) В, частотой (400 ±12) Гц с содержанием гармоник до 5%, От сети постоянного тока плюс (27 ±3) В.
Потребляемая прибором мощность от сети переменного тока в прогретом состоянии — не более 90 В.А; от источника постоянного тока — не более 55 Вт.
Габаритные размеры прибора 480x173х475 мм.
Масса прибора 25 кг.


Рубидиевый, встроенные часы
