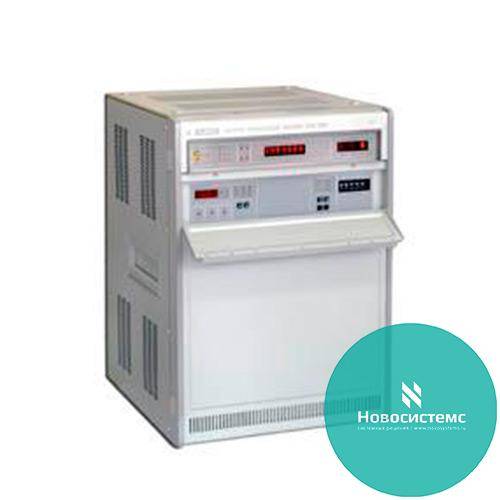

Ч1-75Б Стандарт частоты и времени водородный
Описание
Описание:
- Наивысшая точность, кратковременная и долговременная стабильность частоты
- Погрешность по частоте ±1·10–12
- Нестабильность частоты 7·10–16 за 1 сут, 2·10–13 за 1 с
НАЗНАЧЕНИЕ
Стандарт частоты и времени водородный Ч1-75Б предназначен для работы в качестве генератора высокостабильных, высокоточных, спектрально-чистых синусоидальных сигналов с частотой 5, 10 и 100 МГц и импульсных сигналов времени с периодом 1 с.
Принцип действия прибора основан на фазовой автоподстройке частоты кварцевого генератора 5 МГц по сигналу излучения квантового водородного генератора (КВГ) с частотой 1420, 405 МГц.
Одновременно частота СВЧ-резонатора КВГ настраивается на частоту излучения атомов водорода с помощью системы автоматической настройки, использующей метод модуляции частоты резонатора. При этом для настройки не требуется второй аналогичный стандарт Ч1-75Б, т.е. система настройки является автономной.
Область применения: национальные службы времени и частоты, наземные пункты слежения и управления спутниковых радионавигационных систем, радиоинтерферометрия со сверхдлинной базой.
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Частоты выходных синусоидальных сигналов 5, 10 и 100 МГц
- Среднеквадратическое значение напряжения выходных синусоидальных сигналов на нагрузке 50 Ом (1±0,2) В
- Относительная погрешность по частоте:
не более ±1.10–12(на межповерочном интервале 1 год),
не более ±1,5.10–13 (при выпуске)
Нестабильность частоты выходных сигналов 5, 10 и 100 МГц (относительное среднеквадратическое двухвыборочное отклонение частоты СКДО sу(t)), не более:
| Время измерения, τ | δ(τ) |
| 1c | 2·10-13 |
| 10c | 3·10-14 |
| 100c | 7·10-15 |
| 1ч | 2·10-15 |
| 1cут | 7·10-16 |
Нестабильность частоты (СКДО) за 100 с, 1 ч, 1 сут обеспечивается при поддержании температуры окружающего воздуха с точностью ±1 °С в любой точке интервала рабочих температур от +10°С до +35 °С
Относительное среднее (систематическое) изменение частоты за 1 сут не более: 5.10–16 при выпуске; 2.10-16 через 1 год непрерывной работы
Дополнительное относительное изменение частоты при изменении окружающей температуры на 1°С (ТКЧ) в интервале рабочих температур не более 2.10–15
Разрешающая способность корректора частоты 1.10–15 в диапазоне перестройки 1.10–10
Уровень фазовых шумов в одной боковой полосе не более:
- при отстройке 10 Гц -130 дБ/Гц
- при отстройке 100 Гц -140 дБ/Гц
- при отстройке 1 кГц и 10 кГц -150 дБ/Гц
Параметры сигналов времени: импульсы положительной полярности частотой 1 Гц, амплитудой не менее 2,5 В (RН=50 Ом), длительностью 10-20 мкс, длительностью фронта не более 15 нс
Синхронизация сигналов времени производится импульсами с аналогичными параметрами. Погрешность синхронизации не более 50 нс
Срок службы не менее 15 лет
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Частоты выходных синусоидальных сигналов 5, 10 и 100 МГц
- Среднеквадратическое значение напряжения выходных синусоидальных сигналов на нагрузке 50 Ом (1±0,2) В
- Относительная погрешность по частоте:
не более ±1.10–12(на межповерочном интервале 1 год),
не более ±1,5.10–13 (при выпуске)
Нестабильность частоты выходных сигналов 5, 10 и 100 МГц (относительное среднеквадратическое двухвыборочное отклонение частоты СКДО sу(t)), не более:
| Время измерения, τ | δ(τ) |
| 1c | 2·10-13 |
| 10c | 3·10-14 |
| 100c | 7·10-15 |
| 1ч | 2·10-15 |
| 1cут | 7·10-16 |
Нестабильность частоты (СКДО) за 100 с, 1 ч, 1 сут обеспечивается при поддержании температуры окружающего воздуха с точностью ±1 °С в любой точке интервала рабочих температур от +10°С до +35 °С
Относительное среднее (систематическое) изменение частоты за 1 сут не более: 5.10–16 при выпуске; 2.10-16 через 1 год непрерывной работы
Дополнительное относительное изменение частоты при изменении окружающей температуры на 1°С (ТКЧ) в интервале рабочих температур не более 2.10–15
Разрешающая способность корректора частоты 1.10–15 в диапазоне перестройки 1.10–10
Уровень фазовых шумов в одной боковой полосе не более:
- при отстройке 10 Гц -130 дБ/Гц
- при отстройке 100 Гц -140 дБ/Гц
- при отстройке 1 кГц и 10 кГц -150 дБ/Гц
Параметры сигналов времени: импульсы положительной полярности частотой 1 Гц, амплитудой не менее 2,5 В (RН=50 Ом), длительностью 10-20 мкс, длительностью фронта не более 15 нс
Синхронизация сигналов времени производится импульсами с аналогичными параметрами. Погрешность синхронизации не более 50 нс
Срок службы не менее 15 лет
