Ч1-76А стандарт и синтезатор частоты

Описание:

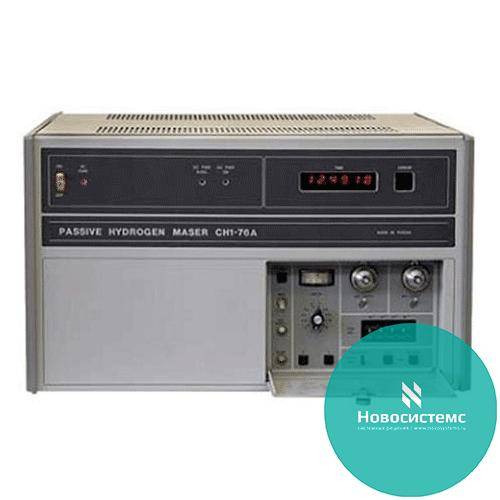

Ч1-76А стандарт частоты и времени водородный предназначен для работы в качестве генератора высокостабильных, высокоточных, спектрально-чистых сигналов частотой 5 МГц.

Прибор Ч1-76А является первым в мире водородным стандартом частоты и времени пассивного типа.

Он работает на принципе излучения энергии атомами водорода, однако, квантовое устройство излучает только под действием внешнего сигнала, сформированного из сигнала кварцевого генератора.

При этом квантовое устройство используется в качестве частотного дискриминатора в системе автоподстройки частоты кварцевого генератора.

Область применения: национальные службы времени и частоты, наземные пункты слежения и управления спутниковых радионавигационных систем.

Технические характеристики:

• Частота выходных сигналов 5 МГц (синусоидальные), сигналы времени 1 Гц (импульсные).
• Среднеквадратическое значение напряжения выходного сигнала 5 МГц на нагрузке 50 Ом 1±0,2 В.
• Относительная погрешность по частоте (на межпо- верочном интервале 1 год) не более 1,5·10–12 , при выпуске – 2·10–13.
• Нестабильность частоты за интервалы времени больше 100 с обеспечивается при точности поддержания температуры воздуха окружающей среды ±1 °С.
• Относительное среднее (систематическое) изменение частоты за 1 сут не более 3·10–15.
• Дополнительное относительное изменение частоты при изменении окружающей температуры на 1°С (ТКЧ) в интервале рабочих температур не более 2·10–14.
• Разрешающая способность корректора частоты 1·10–14 в диапазоне перестройки 1·10–10 (как вручную с передней панели, так и дистанционно по каналу КОП).
• Параметры сигналов времени: импульсы положительной полярности частотой 1 Гц, амплитудой не менее 2,5 В (Rн=50 Ом), длительностью 10-20 мкс, длительностью фронта не более 30 нс.

Технические характеристики

• Частота выходных сигналов 5 МГц (синусоидальные), сигналы времени 1 Гц (импульсные).
• Среднеквадратическое значение напряжения выходного сигнала 5 МГц на нагрузке 50 Ом 1±0,2 В.
• Относительная погрешность по частоте (на межпо- верочном интервале 1 год) не более 1,5·10–12 , при выпуске – 2·10–13.
• Нестабильность частоты за интервалы времени больше 100 с обеспечивается при точности поддержания температуры воздуха окружающей среды ±1 °С.
• Относительное среднее (систематическое) изменение частоты за 1 сут не более 3·10–15.
• Дополнительное относительное изменение частоты при изменении окружающей температуры на 1°С (ТКЧ) в интервале рабочих температур не более 2·10–14.
• Разрешающая способность корректора частоты 1·10–14 в диапазоне перестройки 1·10–10 (как вручную с передней панели, так и дистанционно по каналу КОП).
• Параметры сигналов времени: импульсы положительной полярности частотой 1 Гц, амплитудой не менее 2,5 В (Rн=50 Ом), длительностью 10-20 мкс, длительностью фронта не более 30 нс.
