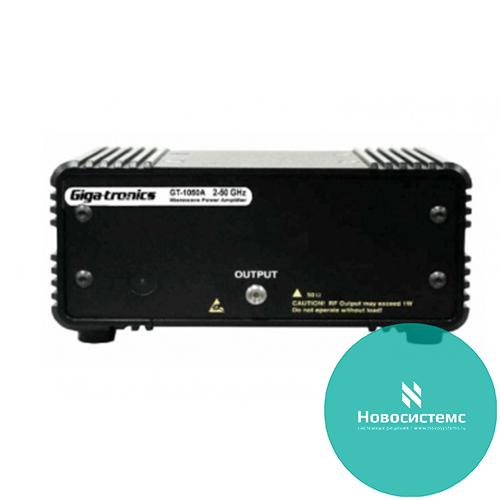

GT-1050A - Усилитель мощности серхвысокочастотный

Описание:

GT-1050A Сверхвысокочастотный усилитель мощности компании Giga-tronics обеспечивает линейное усиление в многооктавных диапазонах. Эти усилители идеально подходят для применения в научно- исследовательских и проектных лабораториях, в системах автоматического тестового оборудования (ATE), в системах беспроводной связи и в системах радиоэлектронной борьбы (EW). Диапазон частот 2 ГГц ... 50 ГГц обеспечивает выполнение широкополосного тестирования без переключения диапазонов или перестановки узкополосных усилителей, что обуславливает более быстрое и более точное тестирование.

Использование:

Эти усилители могут использоваться в системах беспроводной связи и в системах тестирования компонентов в случаях, когда требуется усилитель с линейным усилением. Эти сверхвысокочастотные усилители мощности с превосходной точностью импульсов идеально подходят для большого числа вариантов применения в аэрокосмической и оборонной промышленности, включая имитацию и тестирование сигналов систем радиоэлектронной борьбы (EW), систем радиоэлектронного подавления (ECM), систем противодействия радиоэлектронной борьбе (ECCM), радарных систем и систем спутниковой связи. Усилитель GT-1050A является идеальным компоновочным блоком систем автоматического тестового оборудования (ATE) для усиления тестовых сигналов для компенсации потерь в кабелях и соединителях при необходимости прокладки протяженных кабельных соединений в монтажных секциях, в камерах климатических испытаний или в полевых условиях.

Этот усилитель обеспечивает номинальное усиление 25 дБ в диапазоне частот 2 ГГц ... 50 ГГц. Усилитель GT-1050A может использоваться в паре со сверхвысокочастотным генератором сигналов 40 ГГц модели 2540B или со сверхвысокочастотным генератором сигналов 50 ГГц модели 2550B компании Giga-tronics, что увеличивает общую выходную мощность с одновременным сохранением высокой скорости переключения синтезатора, модуляции и высокого качества сигнала.

Основные отличия:

• Использование широкого диапазона 2 ... 50 ГГц устраняет необходимость переключения диапазонов, уменьшает стоимость и сложность оборудования
• Использование твердотельной технологии обеспечивает низкий уровень шумов, высокую надежность и длительный срок службы
• Идеально подходит для применения в научно-исследовательских и проектных лабораториях, в системах автоматического тестового оборудования (ATE), в системах беспроводной связи и в системах радиоэлектронной борьбы (EW)

• Технические характеристики

  Диапазон частот:
  2 ГГц ... 50 ГГц

  Выходная мощность:
  Выходная мощность определяется как минимальная мощность в режиме насыщения при нагрузке 50 Ом и входном уровне +5 дБм при температуре 23 °C ± 5 °C. Входная мощность для нормального режима работы должна быть ограничена максимальным уровнем +20 дБм.

  Диапазон	Спецификации
  2 ... 10 ГГц	номинальное значение +30 дБм (1 Вт), минимальное значение +26 дБм (400 мВт)
  10 ... 30 ГГц	номинальное значение +28 дБм (600 мВт), минимальное значение +25 дБм (300 мВт)
  30 ... 40 ГГц	номинальное значение +27 дБм (500 мВт), минимальное значение +23 дБм (200 мВт)
  40 ... 50 ГГц	номинальное значение +24 дБм (250 мВт), минимальное значение +20 дБм (100 мВт)

  Неравномерность усиления:
  Номинальное усиление составляет 25 дБ, минимальное усиление > 20 дБ.
  Неравномерность усиления определяется как максимальное изменение при входном уровне -5 дБм и нагрузке 50 Ом.

  Диапазон	Спецификации
  2 ... 40 ГГц	номинальное значение ± 2,5 дБм
  2 ... 50 ГГц	номинальное значение ± 3,5 дБм

  КСВН на входе и на выходе

  	2 ... 30 ГГц	30 ... 40 ГГц	40 ... 50 ГГц
  Вход, 50 Ом	номинальное значение 1,5:1	номинальное значение 2,0:1	номинальное значение 2,3:1
  Выход, 50 Ом	номинальное значение 2,0:1	номинальное значение 2,3:1	номинальное значение 2,9:1

  Дополнительные характеристики:

  Параметр	Спецификации
  Стабильность	Безусловная стабильность
  КСВН при максимальной нагрузке	3:1
  Максимальная входная мощность	+20 дБм
  Перехват составляющих третьего порядка	номинальное значение +37 дБм
  Гармонические искажения*	номинальное значение < -30 дБ ниже несущей
  Помехи*	номинальное значение < -60 дБ ниже несущей
  Развязка	> 50 дБ
  Коэффициент шума	номинальное значение < 10 дБ; максимальное значение < 14 дБ

  * Примечание. Гармоники измеряются при выходной мощности +10 дБм. Помехи измеряются при уровне входной мощности -5 дБм

  Общие спецификации

  Сетевое напряжение	100 ... 240 В переменного тока, 47 ... 63 Гц, одна фаза
  Потребляемая мощность	максимум 20 ВА
  Рабочая температура	0 °С ... +50 °С
  Температура при хранении	-20 °С ... +75 °С
  Габаритные размеры	высота 2,75" x ширина 5,0" x глубина 5,5" (70 мм x 127 мм x 140 мм)
  Вес	4,5 фунта (2 кг)
