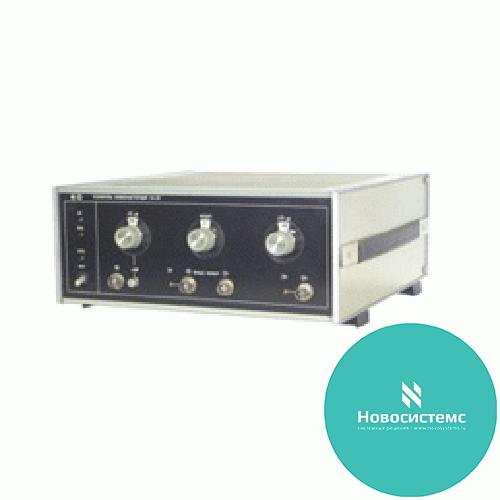

РУ4-29 усилитель низкочастотный

Технические характеристики

• Диапазон усиливаемых частот 1 Гц - 200 кГц
• Неравномерность частотной характеристики (относительно частоты 1 кГц) на частотах:
  • 1 Гц - 200 кГц — ±0,5 дБ
  • 20 Гц - 20 кГц — ±0,3 дБ
• Выходное напряжение (СКЗ) при токе нагрузки:
  • 15мА — 10 В
  • 3,5мА — 36 В
• Коэффициент усиления:
  • от -30 дБ до 100 дБ, ступенями через 10 дБ,
  • 12 дБ плавно для каждой ступени
• Основная погрешность коэффициента усиления 0 дБ и ступени регулирования коэффициента усиления 10 дБ (на частоте 1 кГц) ±0,05 дБ
• Коэффициент гармоник при коэффициенте усиления <80 дБ:
  • при выходном напряжении 10 В и токе нагрузки 15 мА на частотах:
    • 1 кГц — ≤0,03 %
    • 20 Гц - 20 кГц — ≤0,1 %
    • 20 - 200 кГц — ≤0,2 %
  • при выходном напряжении 36 В и токе нагрузки 3,5 мА на частотах:
    • 1 кГц — ≤0,1 %
    • 20 Гц - 20 кГц — ≤0,2 %
    • 20 - 200 кГц — ≤0,3 %
• Напряжение собственных шумов, приведенное ко входу, при короткозамкнутом входе и коэффициенте усиления 100 дБ в диапазоне частот:
  • 5 Гц - 200 кГц — ≤4 мкВ
  • фильтра А кГц — ≤1,5 мкВ
  • фильтров В и С — ≤2 мкВ
• Прибор имеет встроенные фильтры:
  • фильтр верхних частот с частотой среза 22,4 Гц, затуханием сигнала на частоте среза (3+1) дБ и крутизной спада частотной характеристики (18+1,5) дБ/окт;
  • фильтр с частотными характеристиками А, В, С удовлетворяющими требованиям ГОСТ 17187-81 для шумомеров класса точности 1.
  • Рабочая температура: +5 ... +40 ^оС Питание: 220 В, 50 Гц; 220 В, 400 Гц
    Потребляемая мощность 25 В · А
    Габариты 304х120х308 мм
    Масса РУ4-29 6,5 кг
