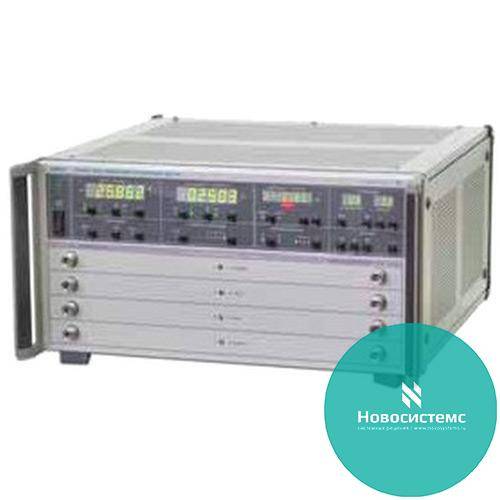

ДК1-26 Прибор для измерения ослабления
Описание
Описание:
- Непревзойдённая точность измерения ослабления и фазового сдвига
- Широкий диапазон частот
- Автоматическая настройка на частоту сигнала
- Сверхширокий динамический диапазон
- Коррекция недостаточной развязки каналов
- Статистическая обработка результатов измерений
- Удобное управление
- Совместимость с КОП, USB
Назначение:
Предназначен для измерения ослабления аттенюаторов, в том числе, встроенных в источники сигналов, и измерения комплексных коэффициентов передачи четырехполюсников.
Прибор заменяет установку для измерения ослабления и фазового сдвига образцовую ДК1‑16.
Технические характеристики
Технические характеристики:
- Диапазон частот от 100 кГц до 37,5 ГГц
- Погрешность измерения ослабления (без учета погрешности из-за рассогласования), не более:
|
Диапазон частот |
Для измеряемого ослабления |
|||||
|
до 10 дБ |
до 50 дБ |
до 80 дБ |
до 100 дБ |
до 120 дБ |
до 140 дБ |
|
|
от 100 кГц до 17,85 ГГц |
0,01 дБ |
0,04 дБ |
0,09 дБ |
0,2 дБ |
1,1 дБ |
1,2 дБ |
|
от 17,85 до 37,5 ГГц |
0,01 дБ |
0,11 дБ |
0,4 дБ |
1,2 дБ |
1,6 дБ |
– |
Погрешность измерения разности фаз (без учета погрешности из-за рассогласования), не более:
|
Диапазон частот |
Для измеряемого ослабления |
||||
|
до 10 дБ |
до 50 дБ |
до 80 дБ |
до 100 дБ |
до 120 дБ |
|
|
от 100 кГц до 17,85 ГГц |
0,17 о |
0,35 о |
1 о |
2,4 о |
7 о |
|
от 17,85 до 37,5 ГГц |
0,2 о |
0,8 о |
3,5 о |
11 о |
– |
КСВН входа прибора с согласующим фиксированным аттенюатором ослаблением 10 дБ, в зависимости от диапазона частот, не более:
- от 100 кГц до 100 МГц 1,15
- от 0,1 до 2 ГГц 1,25
- от 2 до 12 ГГц 1,3
- от 12 до 17,85 ГГц 1,5
- 17,85 до 37,5 ГГц 2
Интерфейсы дистанционного управления КОП, USB
ОБЩИЕ ДАННЫЕ
- Диапазон рабочих температур 5–40 оС
- Диапазон предельных температур от минус 40 до 50 оС
- Питание от сети переменного тока: 220 ±22 В, 50±1 Гц
- Потребляемая мощность от сети переменного тока не более 100 ВА
- Габариты 494х506,5х257 мм
- Масса 38 кг
Технические характеристики
Технические характеристики:
- Диапазон частот от 100 кГц до 37,5 ГГц
- Погрешность измерения ослабления (без учета погрешности из-за рассогласования), не более:
|
Диапазон частот |
Для измеряемого ослабления |
|||||
|
до 10 дБ |
до 50 дБ |
до 80 дБ |
до 100 дБ |
до 120 дБ |
до 140 дБ |
|
|
от 100 кГц до 17,85 ГГц |
0,01 дБ |
0,04 дБ |
0,09 дБ |
0,2 дБ |
1,1 дБ |
1,2 дБ |
|
от 17,85 до 37,5 ГГц |
0,01 дБ |
0,11 дБ |
0,4 дБ |
1,2 дБ |
1,6 дБ |
– |
Погрешность измерения разности фаз (без учета погрешности из-за рассогласования), не более:
|
Диапазон частот |
Для измеряемого ослабления |
||||
|
до 10 дБ |
до 50 дБ |
до 80 дБ |
до 100 дБ |
до 120 дБ |
|
|
от 100 кГц до 17,85 ГГц |
0,17 о |
0,35 о |
1 о |
2,4 о |
7 о |
|
от 17,85 до 37,5 ГГц |
0,2 о |
0,8 о |
3,5 о |
11 о |
– |
КСВН входа прибора с согласующим фиксированным аттенюатором ослаблением 10 дБ, в зависимости от диапазона частот, не более:
- от 100 кГц до 100 МГц 1,15
- от 0,1 до 2 ГГц 1,25
- от 2 до 12 ГГц 1,3
- от 12 до 17,85 ГГц 1,5
- 17,85 до 37,5 ГГц 2
Интерфейсы дистанционного управления КОП, USB
ОБЩИЕ ДАННЫЕ
- Диапазон рабочих температур 5–40 оС
- Диапазон предельных температур от минус 40 до 50 оС
- Питание от сети переменного тока: 220 ±22 В, 50±1 Гц
- Потребляемая мощность от сети переменного тока не более 100 ВА
- Габариты 494х506,5х257 мм
- Масса 38 кг
