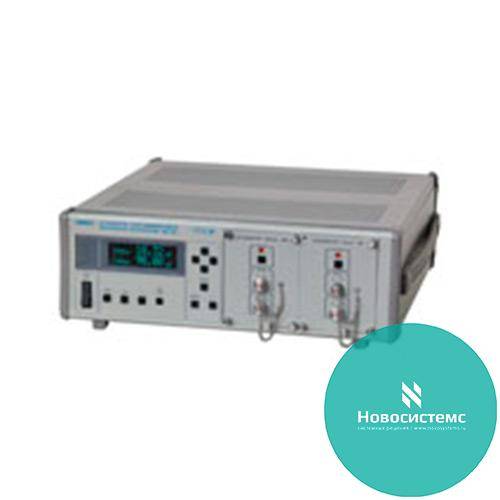

ОД1-28 Аттенюатор программируемый волоконно-оптический

Описание:

• Рабочие длины волн 0,85; 1,31; 1,55 мкм
• Диапазон вносимого затухания от 0 до 90 дБ
•  Начальные (вносимые) потери аттенюатора не более 3 дБ

НАЗНАЧЕНИЕ

Аттенюатор ОД1-28 предназначен для ослабления сигналов в оптическом диапазоне и применяется для регулирования мощности оптических сигналов в волоконно-оптических трактах при поверке и испытаниях рабочих средств измерения в оптическом диапазоне длин волн.

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия аттенюатора основан на регулировании мощности оптических сигналов введением семи дискретных ослабителей со значениями ослаблений 2, 3, 4, 8, 16, 30, 32 дБ и одного ослабителя с переменным значением от 0 до 3 дБ. Введение в оптический канал дискретных ослабителей осуществляется электромагнитными приводами, а управление переменным ослабителем – электродвигателем с редуктором. Для полного перекрытия оптического канала установлен электромагнитный привод со шторкой.

Аттенюатор включает в себя три сменных блока, каждый для соответствующей длины волны, и базовый блок.

В базовом блоке расположены блоки питания и управления прибором.

В сменном блоке расположены оптический блок с приводами ослабителей и их устройство управления.

Оптический блок представляет собой отрезок волоконно-оптического тракта с разрывом линии. На входе и выходе разрыва установлены линзовые согласующие элементы.

В состав блока управления прибором входят четыре устройства: управления и индикации; управления МК (микроконтроллерное); устройства связи с КОП; устройство индикации КОП. Управление осуществляется кнопками, расположенными на передней панели (устройство управления и индикации), или с виртуальной панели ПЭВМ. Отображение режимов работы аттенюатора, а также измеренные величины, или устанавливаемые параметры индицируются на графическом вакуумном люминесцентном индикаторе. Устройство управления МК предназначено для осуществления управления различными узлами аттенюатора, обработки и коррекции результатов измерения, а также поддержки протоколов связи по внешним интерфейсам (КОП и RS 232) c ПЭВМ.

• В качестве несущей конструкции для аттенюатора применен корпус «Надел-85» с двумя сменными блоками.
• На входе аттенюатора стоят стандартные волоконно-оптические разъемы
• типа «FC-PC».
• Наличие интерфейса позволяет использовать прибор в автоматизированных системах.

Технические характеристики

Технические характеристики:

Рабочие длины волн:

• 0,85±0,05;
• 1,31±0,05;
• мкм

Диапазон вносимого затухания от 0 до 90 дБ (имеется возможность введения дополнительного фиксированного затухания 3±0,5 дБ)

Пределы допускаемой абсолютной погрешности установки ослабления аттенюатора  ±(0,2+0,013∙А) дБ,

где А – номинальное значение вносимого затухания (дБ)

Начальные (вносимые) потери аттенюатора не более 3 дБ

Общие данные:

• Диапазон рабочих температур 10–35 °С
• Относительная влажность воздуха при 30 °С до 90%
• Питание от сети переменного тока 220±22 В,
• 50±1 Гц
• Потребляемая мощность не более 40 ВА
• Габариты 368х392х130 мм
• Масса 15 кг
