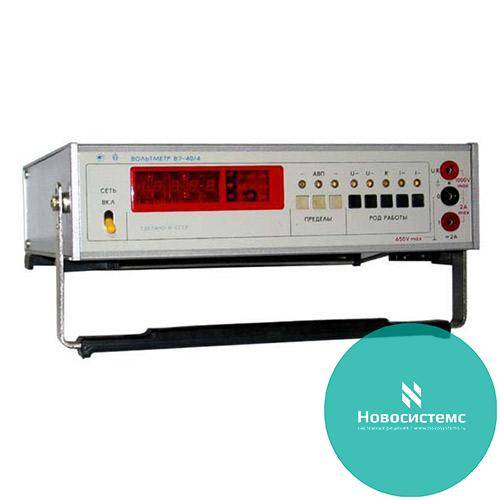

В7-40/1 вольтметр универсальный цифровой

Важнейшими характеристиками любых электроизмерительных приборов являются точность, надежность и рабочий ресурс. В7-40/1 вольтметр — современное оборудование, в котором эти параметры идеально сочетаются. Модель покупают для решения диагностических и исследовательских задач в разных отраслях. Она обладает отличными эксплуатационными качествами, которые подтверждены документально, и способна стабильно функционировать в любом режиме.

Описание

Вольтметры универсальные цифровые В7-40, В7-40/1, В7-40/2, В7-40/3 предназначены для измерения напряжений постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, а также для связи с внешними устройствами:

• В7-40, В7-40/2 применяются для связи с ЦПУ и ДУ, а В7-40/1, В7-40/3 — для связи с КОП;
• В7-40, В7-40/1 могут эксплуатироваться в жестких условиях, В7-40/2, В7-40/3 — в нормальных.

Приборы применяются для обеспечения измерений при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускают как автономное использование, так и в составе информационных систем.

Основные данные вольтметра В7-40/1

Диапазон измерения:

• напряжения постоянного тока 0,01 мВ — 1000 В (0,2-2- 20-200-2000 В);
• напряжения постоянного тока (В7-40, В7-40/1) с высоковольтным делителем напряжения ДНВ 1–30 кВ;
• среднеквадратического значения переменного напряжения произвольной формы 2 мВ — 500 В (0,2-2-20-200-2000 В), коэффициент амплитуды измеряемого напряжения < 3; с делителем переменного напряжения ДПН 500–1000 В;
• среднеквадратического значения напряжения синусоидальной формы (В7-40, В7-40/1) совместно с ВЧ пробником 0,1–15 В (0,2-2-20 В) в режиме измерения постоянного напряжения;
• силы постоянного тока 0,01 мкА — 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА);
• среднеквадратического значения силы переменного тока произвольной формы 2 мкА — 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА);
• сопротивления постоянному току 0,01 Ом — 20 МОм (0,2-2-20-200-2000 кОм 20 МОм)

Погрешность измерения:

• напряжения постоянного тока ±[0,05+0,02(Uk/Ux - 1)] (0,2; 2 В), ±[0,1+0,02(Uk/Ux - 1)] (20; 200; 2000 В);
• переменного напряжения произвольной формы:
• минимальная ±[0,6+0,1(Uk/Ux - 1)] (40 Гц-10 Гц),
• максимальная ±[10+0,4(Uk/Ux - 1)] (50-100 кГц; 0,2; 2, 20, 200 В);
• силы постоянного тока ±[0,2+0,02(Ik/Ix - 1)];
• среднеквадратического значения силы переменного тока произвольной формы [1+0,02(Ik/Ix - 1)] (40-10 кГц), [2+0,1(Ik/Ix - 1)] (10-20 кГц; 0,2; 2, 20, 200 В);
• сопротивления постоянному току ± [0,15+0,05(Rk/Rx - 1)] , ± [0,5+0,1(Rk/Rx - 1)] (20 МОм).

Входное сопротивление при измерении (МОм):

• напряжения переменного тока 1±0,1;
• напряжения постоянного тока 10±0,1.

Активная составляющая входного сопротивления (при измерении напряжения переменного тока) 1 МОм ± 5 %.

Входная емкость 50 пФ для В7-40, В7-40/2 и не более 100 пФ для В7-40/1, В7-40/3.
