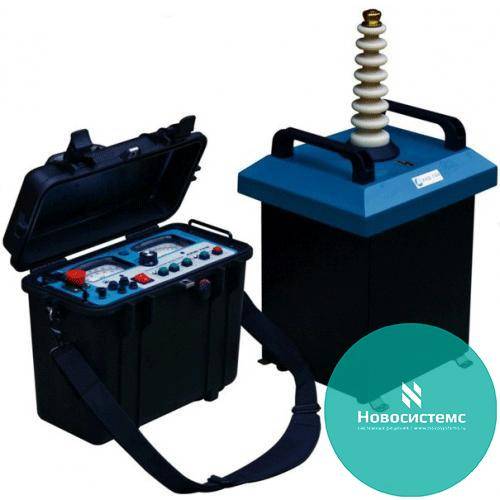

Испытательный аппарат АИД-70М
Описание

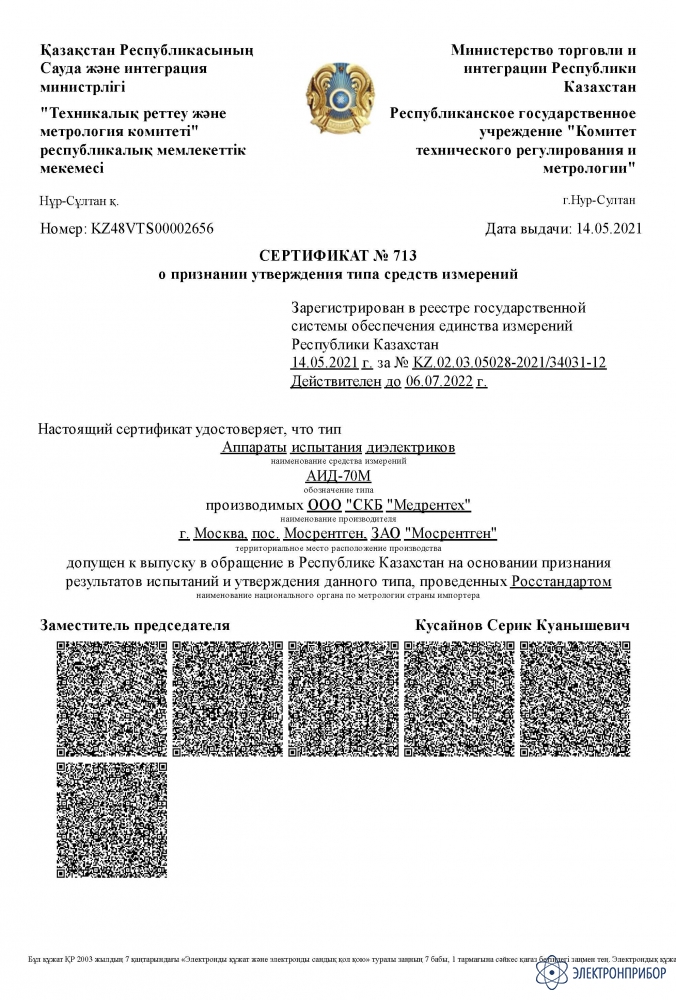

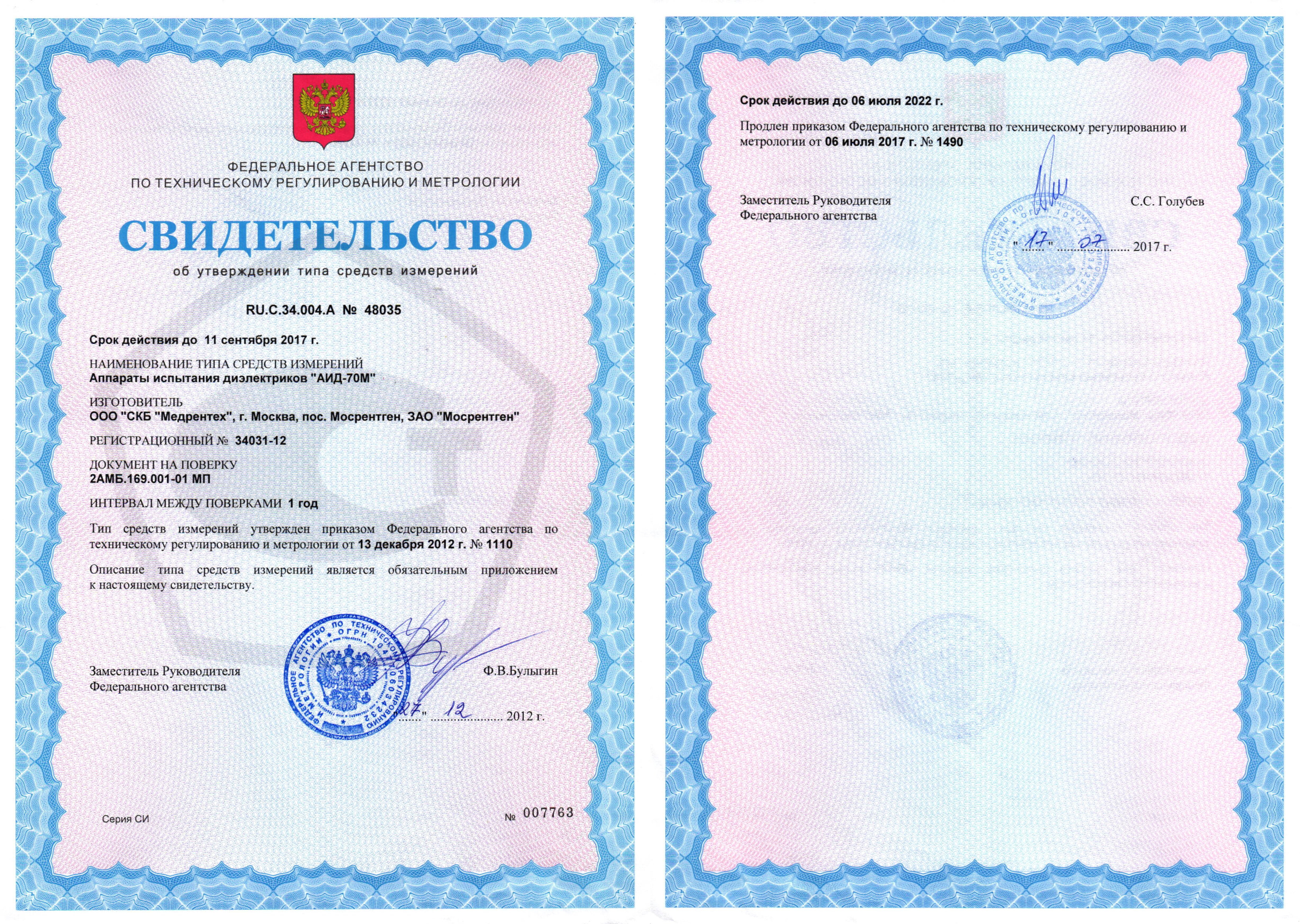

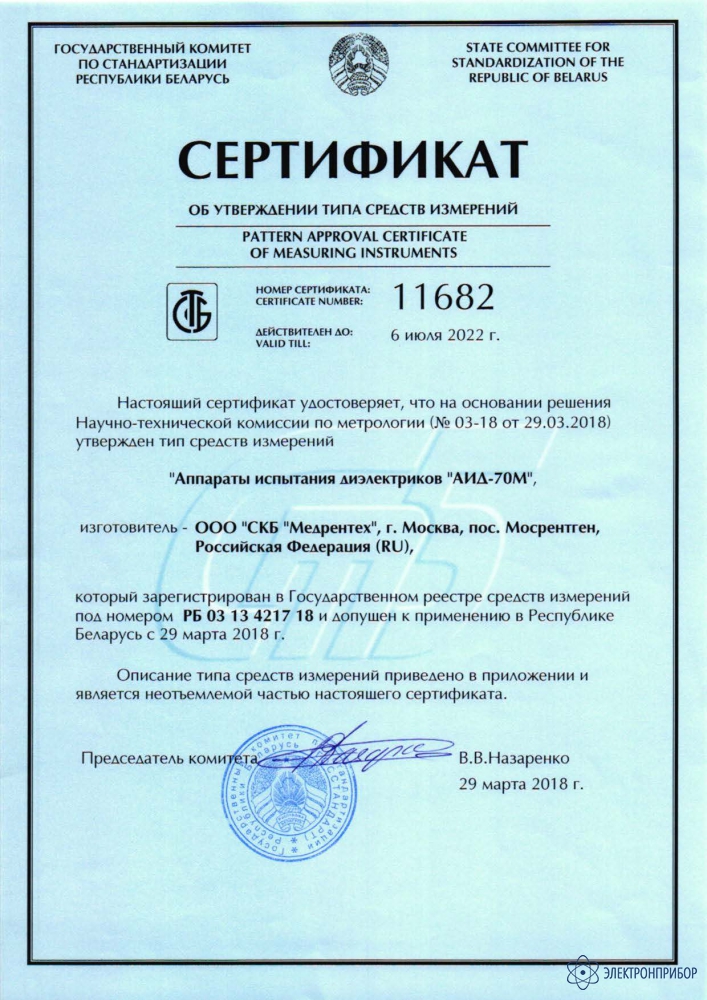

Зарегистрированный в Госреестре средств измерений РФ испытательный аппарат АИД-70М позволяет проверять изоляцию высоковольтных силовых кабелей. Заказать его можно в компании «НОВОСИСТЕМС». Это — очень удобный и надёжный инструмент для обслуживания электроустановок и тестирования изоляционных материалов. Прибор предназначен для подачи на исследуемую сеть переменного (до 50 кВ) или постоянного (до 70 кВ) напряжения синусоидальной формы. Тем самым обеспечивается проведение измерений в полном соответствии с ГОСТ 1516.2-97. Создаваемое в процессе работы магнитное поле, в свою очередь, укладывается в нормы, изложенные в СанПиН 2.2.4.1191-03.
Преимущества испытательного аппарата АИД-70М
Удобство и безопасность применения данного устройства достигаются благодаря таким его функционально-техническим особенностям, как:
- стабильный уровень тестового напряжения для обеспечения наибольшей точности измерений;
- наличие штанги защитного заземления, позволяющей быстро снять остаточный ёмкостный заряд;
- регулировка напряжения непосредственно на нагрузке. Модель АИД-70 привлекательна тем, что может генерировать и определять реальную нагрузку на изоляционные материалы;
- герметичное, пыле- и влагозащищённое исполнение;
- наличие световой и звуковой индикации, оповещающей о включении высокого напряжения;
- встроенные в пульт управления киловольтметр и миллиамперметр.
Технические характеристики испытательного аппарата АИД-70М
|
Диапазон регулирования напряжения (постоянного/переменного) |
0-70/0-50 кВ |
|
Ток нагрузки при постоянном/переменном напряжении |
0-10 мА/0-20 мА |
|
Непосредственное измерение напряжения на нагрузке с относительной (абсолютной) погрешностью |
не более 3% |
|
Защита от превышения максимального напряжения и тока нагрузки |
|
|
Пределы измерения тока на дополнительном диапазоне для переменного/постоянного тока |
0-2000 мкА/0-1000 мкА |
|
Напряжение питания |
(220±22) В, 50 Гц |
Чтобы купить прибор АИД-70 с переменным напряжением до 50 кВ, закажите звонок на сайте или позвоните по номеру +7 (495) 647-79-79.Компания «НОВОСИСТЕМС» поставляет модель АИД-70 с переменным напряжением до 50 кВ по оптовым ценам. Устройство прошло всю надлежащую процедуру сертификации на предмет электромагнитной совместимости и безопасности. Отгрузка со склада в Мытищах осуществляется в сжатые сроки, с последующей доставкой по регионам России. Собственная сервисная служба предоставляет комплекс услуг по метрологическому обеспечению и технической поддержке заказчиков.
Технические характеристики
| Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
| от 1,5 до 1,8 кВт - 5 мин | |
| от 1,0 до 1,5 кВт - 10 мин | |
| до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
| напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
| силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
| силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
| Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта упаравления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
Комплектация
| № | Наименование | Количество |
| 1 | Пульт управления | 1 |
| 2 | Генератор высоковольтный | 1 |
| 3 | Кабель сетевого питания | 1 |
| 4 | Провод заземления | 2 |
| 5 | Комплект эксплуатационных документов | 1 |
Технические характеристики
| Параметр | Значение |
| Диапазон регулирования постоянного напряжения | 2 - 70 кВ с шагом 0,3 кВ |
| Диапазон регулирования переменного напряжения | 2 - 50 кВ с шагом 0,2 кВ |
| Допускаемая относительная погрешность измерения постоянного напряжения в диапазоне от 10 до 70 кВ | не превышает ± 3 % |
| Допускаемая относительная погрешность измерения переменного напряжения в диапазоне от 10 до 50 кВ | не превышает ± 3 %. |
| Минимальное выходное напряжение аппарата (определяется конструктивными особенностями автотрансформатора, установленного в пульте управления) | (1 ± 1) кВ |
| Амплитуда пульсации испытательного напряжения постоянного тока | не более 3 % |
| Коэффициент несинусоидальности испытательного напряжения переменного тока | не более 5 % |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 2 до 60 кВ | 10 мА |
| Максимальный рабочий постоянный ток аппарата (амплитудное значение) в диапазоне напряжений от 60 до 70 кВ | 5 мА |
| Измерение силы постоянного тока на основном диапазоне измерения 1-10 мА | с шагом 0,1 мА |
| Измерение силы постоянного тока на дополнительном диапазоне измерения 0,1-1 мА | с шагом 0,01 мА |
| Максимальная выходная мощность аппарата | 0,6 кВ·А |
| Максимальное время работы аппарата в режиме постоянного тока | 10 мин |
| Минимальное время выключенного состояния аппарата | 5 мин |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 2 до 40 кВ | 50 мА |
| Максимальный рабочий переменный ток аппарата (действующее значение) в диапазоне от 40 до 50 кВ | 20 мА |
| Измерение силы переменного тока на основном диапазоне измерения 5 - 50 мА | с шагом 0,1 мА |
| Измерение силы переменного тока на дополнительном диапазоне измерения 0,5 - 5 мА | с шагом 0,01 мА |
| Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку | от 1,8 до 2,0 кВт - 1 мин |
| от 1,5 до 1,8 кВт - 5 мин | |
| от 1,0 до 1,5 кВт - 10 мин | |
| до 1,0 кВт - 1 ч | |
| Допускаемая приведенная погрешность при измерении силы тока на основном диапазоне измерения постоянного тока 1-10 мА и переменного тока 5-50 мА | не превышает ± 5 % |
| Допускаемая приведенная погрешность при измерении силы тока на дополнительном диапазоне измерения постоянного тока 0,1-1 мА и переменного тока 0,5-5 мА | не превышает ± 5 % |
| Максимальная активная мощность, потребляемая аппаратом из питающей сети | не более 2,2 кВт |
| Устройство защиты, отключающее высокое напряжение при достижении на выходе | напряжением постоянного тока величины (амплитудное значение) от 70,1 до 74,0 кВ |
| напряжением переменного тока величины (действующее значение) от 50,1 до 53,0 кВ | |
| силой постоянного тока величины (амплитудное значение) от 10,1 до 12,0 мА | |
| силой переменного тока величины (действующее значение) от 50,1 до 54,0 мА | |
| Общие характеристики | |
| Габаритные размеры пульта управления | не более 415 х 220 х 345 мм |
| Габаритные размеры генератора высоковольтного | не более 335 х 285 х 630 мм |
| Масса пульта упаравления | не более 16 кг |
| Масса генератора высоковольтного | не более 38 кг |
| Средний срок службы аппарата | не менее 6 лет |
Комплектация
| № | Наименование | Количество |
| 1 | Пульт управления | 1 |
| 2 | Генератор высоковольтный | 1 |
| 3 | Кабель сетевого питания | 1 |
| 4 | Провод заземления | 2 |
| 5 | Комплект эксплуатационных документов | 1 |
