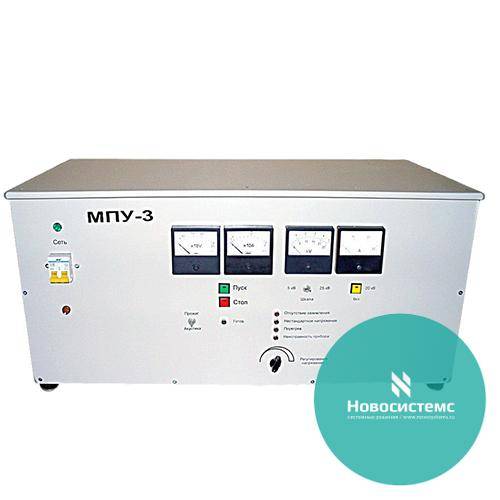

МПУ-3 «Феникс» - Малогабаритное прожигающее устройство
Описание
Описание:
Устройство МПУ-3 предназначено для создания проводящего контакта между жилами или между жилой и оболочкой электрического кабеля в месте его повреждения. Малогабаритное прожигающее устройство МПУ-3 «Феникс» предназначено для прожига поврежденной изоляции кабелей номиналом от 380 В до 10 кВ с целью дальнейшего поиска места повреждения индукционным, либо акустическим методами.
МПУ-3 представляет собой три регулируемых источника постоянного тока, соединённых последовательно и разделённых диодной линейкой (поддержание токов на уровнях, указанных ниже, в каждом источнике осуществляется автоматически):
- Первый источник – нерегулируемый, формирует на своём выходе напряжение 600 В и выдаёт ток 20 А.
- Второй источник регулируемый и формирует на своём выходе напряжение 0 - 5 кВ и ток 1,2 А.
- Третий источник регулируемый и формирует на своём выходе напряжение 5 – 20 кВ и ток 150 мА.
МПУ-3 «Феникс» может использоваться:
- как отдельный прибор;
- в составе испытательно-прожигающего комплекса ИПК-1;
- в составе передвижной электротехнической лаборатории (в составе лаборатории МПУ-3 «Феникс» используется также, как зарядное устройство для генератора высоковольтных импульсов).
- "Феникс" подключается между поврежденными жилами или жилой и оболочкой.
- Кнопкой "Пуск" на поврежденный кабель сразу подается 600 В. Если это напряжение удерживается кабелем, включается средний источник, и на нем плавно поднимается напряжение до 5 кВ, или до момента пробоя.
- Если 5 кВ удерживается кабелем, то необходимо включить высоковольтный источник и, поднимая напряжение до 20 кВ, добиться пробоя, после чего начинается процесс прожига.
- Высоковольтный источник будет разрушать изоляцию кабеля током 150 мА до тех пор, пока напряжение в месте повреждения не снизится до 5 кВ, затем включится средний источник и будет разрушать изоляцию током 1,2А. При снижении напряжения до 600 В произойдет подключение низковольтного источника, который будет дожигать изоляцию кабеля током 20 А.
Технические характеристики
|
Номинальная выходная мощность, кВт |
5,4 |
|
Диапазон выходного испытательного напряжения, кВ |
0,6 - 20 |
|
Диапазон выходного рабочего напряжения, кВ |
0 - 20 |
|
Выходной ток при рабочем напряжении, А: от 0 до 0,3 кВ от 0,3 до 0,6 кВ от 0,6 до 5 кВ от 5 до 20 кВ (переключается автоматически) |
20 10 0,8 0,12 |
|
Номинальное входное напряжение, В |
220 |
|
Изменение входного напряжения, В |
190 – 240 |
|
Номинальная частота входного напряжения, Гц |
50, 60 |
|
Число фаз входного напряжения |
1 |
|
Номинальный коэффициент мощности устройства |
0,83 |
|
Минимальная мощность источника питания, кВА |
6,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление - относительная влажность при температуре 20°С - напряженность внешнего магнитного поля |
от минус 20 до плюс 40 от 650 до 800 мм рт. ст. до 80% до 400 А/м |
|
Габаритные размеры, мм |
770 * 370 * 550 |
|
Масса устройства, кг, не более |
55 |
|
Срок службы, год, не менее |
10 лет |
Комплектация
|
Прожигающее устройство |
1 шт. |
|
Кабель выходной с разъёмом ( |
1 шт. |
|
Разъём силовой |
1 шт. |
|
Паспорт |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
Массогабаритные характеристики отправки:
|
Вес, кг |
Длина, см |
Ширина, см |
Высота, см |
Объем, м 3 |
|---|---|---|---|---|
|
60 |
80 |
60 |
40 |
0,19 |
