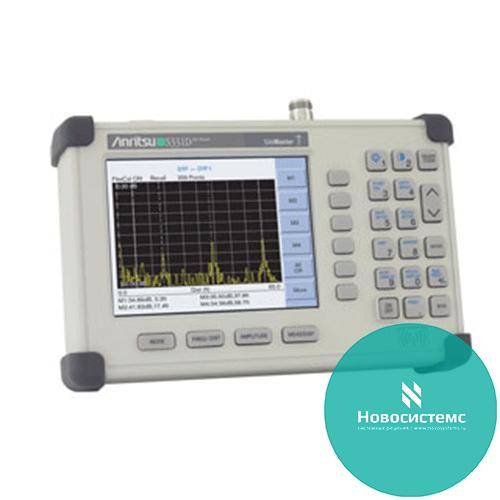

Site Master S332D - анализатор АФУ от 25 МГц до 4,0 ГГц + анализатор спектра от 100 кГц до 3,0 ГГц

Описание:

Приборы Site Master S332D работают в диапазоне частот от 25 МГц до 4,0 ГГц и используются при инсталляции и техническом обслуживании оборудования беспроводных систем связи, включая следующие области связи: оборудование ОВЧ-диапазона, теле- и радиовещание, пейджинговая и сотовая связь, оборудование связи стандартов GSM/DCS/PCS, 3G, ISM, WLAN и WLL.

Site Master S332D - это прибор, который позволяет проводить следующие измерения: коэффициент стоячей волны по напряжению(КСВ), обратные потери, потери в кабеле (однопортовое измерение), расстояние до неоднородности в кабеле, излучаемая мощность, определение сигнала, напряженность поля, ширину занимаемой полосы (OBW), мощность сигнала в канале, уровень сигнала в соседнем канале (ACPR), анализ помеховых сигналов и отношение сигнал/шум (C/I).

Высокая помехозащищенность и невосприимчивость к интерференции - это запатентованные особенности данного прибора, что позволяет проводить измерения на узлах с большим количеством источников излучения. Программное обеспечение для обработки данных на ПК позволяет отслеживать различные изменения, происходящие в системе с генерацией соответствующей документации.

Области применения:

• Измерения беспроводных сетей и систем связи.
• Тестирование АФУ для ОВЧ, теле-радио вещание, пейджинговая связь, сотовая связь PCS/GSM, 3G, ISM, WLAN и WLL приложения.
• Измерение обратных потерь.
• Измеренеи расстояния до дефекта.
• Измерение потерь в кабеле и анализ интерференции.
• Высокая скорость свипирования для обнаружения интерференции.
• Демодуляция AM/FM/SSB.
• Функция определение типа помехи помогает быстро найти ее источник.
• Тестирование производительности передатчика базовой станции.
• Измерение мощности канала.
• Измерение коэффициента мощности соседнего канала.
• Оценка занимаемой полосы частот.

Возможности анализатора Site Master S332D:

• портативный, возможность питания от аккумулятора, вес вместе с аккумулятором 2,5 кг, размеры 25 x 17,5 x 6 см;
• встроенная система наиболее используемых стандартов сигналов и частотных каналов;
• высокая помехозащищенность и невосприимчивость к интерференции;
• большой диапазон и высокая разрешающая способность для нахождения неоднородности в кабеле;
• возможность выбора типа тестируемого кабеля из списка, состоящего из более 95 позиций;
• возможность работы в любых климатических условиях;
• возможность работы с прибором на различных языках: английский, немецкий или русский, французский, испанский, японский, китайский;
• интуитивный и легкий в обращении интерфейс;
• возможность сохранения до 25 пользовательских конфигураций параметров тестирования и до 200 результатов измерений во внутренней флэш-памяти;
• возможность установки до 6 маркеров, границ измерений и диапазонов измерений;
• количество точек измерения 130, 259 и 517 для оптимального разрешения и нахождения неоднородностей в кабеле на больших расстояниях;
• автоматическая установка времени и даты сохранения результатов;
• калибровочный модуль InstaCal™ упрощает калибровку прибора;
• измерение расстояния до неоднородности в кабеле в футах или в метрах;
• система подсказок с типовыми значениями затухания и скорости распространения сигнала в кабеле;
• скорость свипирования < 500 мс/свип для определения периодических проблем в кабеле в режиме реального времени;
• погрешность при измерении мощности ± 0,5 дБ;
• анализ помеховых сигналов;
• защита от перенапряжения;
• RS232 интерфейс.

Основные характеристики анализатора спектра:

• стандартно встроенный предусилитель (не опция).
• уровень шума не превышает -135 дБм;
• разрешение полосы пропускания: от 100 Гц до 1 МГц в последовательности 1-3;
• полоса пропускания видеосигнала: от 3 Гц до 1 МГц в последовательности 1-3;
• быстрые измерения при помощи "горячей клавиши";
• максимальный безопасный входной уровень +43 дБм.

В базовый комплект поставки анализатора Site Master S332D входит:

• перезаряжаемая аккумуляторная батарея;
• мягкая сумка для переноски;
• адаптер для зарядки и работы прибора от сети переменного тока 220 В с сетевым кабелем;
• адаптер для зарядки и работы прибора от автомобильного прикуривателя 12 В;
• программное обеспечение на компакт-диске;
• интерфейсный RS-232 кабель для связи с персональным компьютером;
• переходник с COM(штырь) на USB-A(штырь) для подключения к ПК, на котором отсутствует или уже используется COM-порт;
• руководство пользователя на русском языке в печатном виде.

Конфигурирование прибора Site Master S332D:
