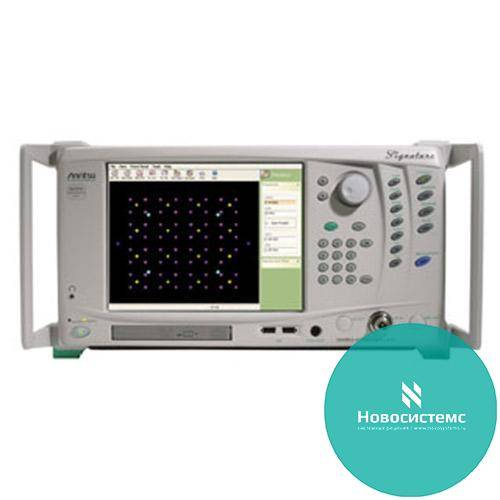

MS2781B Signature - высокоэффективный анализатор сигналов от 100 Гц до 8,0 ГГц

Описание:

Анализатор MS2781B Signature ™ является дальнейшей разработкой и заменой анализатора MS2781A. Теперь MS2781B предлагает возможность интегрированных измерений сигналов фиксированной и мобильной связи, включая технологию WiMAX. Он разработан для обеспечения исключительных возможностей как Радиочастотный Анализатор Спектра и как сверхширокополосный Векторный Анализатор Сигналов. Прибор отличают лучший среди аналогичных устройств уровень отображаемых шумов, динамический диапазон и исчерпывающие возможности измерений параметров сигналов WCDMA / HSDPA.

Опция анализа WiMAX позволяет осуществлять ряд измерений, включая констелляционную диаграмму сигналов WiMAX с модуляциями 64QAM, 16QAM, и QPSK одновременно, а также пилотный сигнал BPSK. Собственная остаточная величина вектора ошибки (EVM) анализатора для сигналов WiMAX составляет 0,5% (-46 дБ). Полоса демодуляции 50 МГц позволяет захватывать и анализировать широкий спектр сигналов с цифровой модуляцией, включая специфику модуляции сигналов WiMAX.

MS2781B обеспечивает превосходные технические характеристики встроенного анализатора спектра и анализатора цифровой модуляции в диапазоне частот от 100 Гц до 8 ГГц. При этом отображаемый уровень шумов составляет -167 дБм (без использования предусилителя), а величина TOI (Third Order Intercept) составляет +22 дБм. В результате прибор имеет наилучший динамический диапазон среди аналогичных приборов. Такие показатели достигаются за счет миксирования сигналов, когда весь частотный диапазон измеряется за один проход, без разбиения на поддиапазоны.

Интерфейс Signature ™ построен на открытой архитектуре Windows XP. Это предоставляет все современные возможности обработки информации и обмена данными. Пользователь может создавать свои или использовать стандартные модули для MATLAB® и Simulink®. Использование Windows делает инструмент очень простым и удобным. Привычное построение меню и оптимизация под сенсорный экран позволяет запустить измерение одним нажатием.

MS2781B имеет интеллектуальную систему для однокнопочных измерений параметров channel power, ACPR, и occupied bandwidth (OBW). MS2781 Signature ™ имеет DVD - ROM и CD R / W дисковод и два USB порта на передней панели для удобства подключения мыши и т.п. На задней панели есть еще один USB порт, GPIB и Ethernet порты, что дает большую гибкость в вопросах интеграции инструмента в измерительные системы. MS2781B оснащен цветным сенсорным экраном, что существенно упрощает работу с прибором.

Основные функциональные возможности анализатора MS2781:

• Однокнопочные ВЧ-измерения:
  • Мощность в канале, Мощность в соседнем канале
  • Занимаемая полоса частот
  • Помеха третьего порядка(TOI)
• Полоса демодуляции 30 МГц (Опция 22)
  • 50 MHz полоса пропускания с выключенным фильтром
• Анализ модуляции QAM и PSK (Опция 38)
  • 100 kсимволов/секунду - 30 Mсимволов/секунду
  • Констелляционная, Векторная диаграммы, зависимость Evm от времени, зависимость мощности от времени
  • EVM, IQ Imbalance, квадратурная ошибка, Iq Offset
  • Частотная ошибка , Амплитудная ошибка, Магнитудная ошибка
• Исчерпывающий набор инструментов для измерения нисходящего потока в технологиях WCDMA и HSDPA (Опция 30):
  • Режимы QPSK, Composite, Single-Channel, и Single-Channel Compressed
  • Векторная магнитудная ошибка (EVM), PCDE, Магнитудная и фазовая ошибки, IQ Offset, частотная ошибка
  • Констелляционная, векторная, глазковая диаграммы, Bit Stream
  • Мощность, EVM, магнитудная ошибка, фазовая ошибка, временные зависимости
  • Automatic Scramble Code Detection
  • Code Domain Power, Code Domain Error, Total Power
• Анализ модуляции WiMAX (Опция 41)
  • 802.16-2004 (фиксированная связь)
  • 802.16e (мобильная связь)
  • WiBro
  • Constellation, EVM vs symbol and EVM vs carrier
  • RCE, CINR, CCDF, Power, Zones
• Отображение фазового шума (Опция 52)
  • Быстрое преобразование Фурье и Swept
• Поддержка использования внешнего жесткого диска стандарта SATA (Опция 4)
