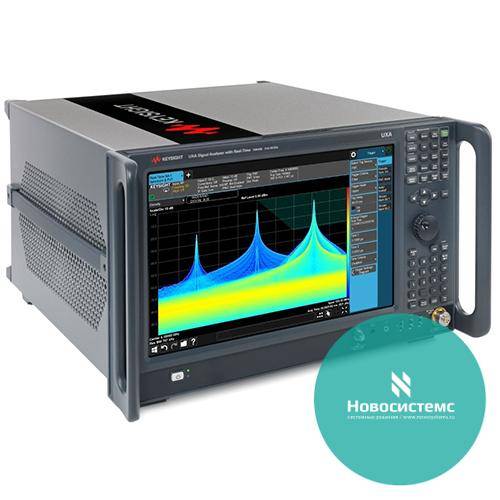

N9040B - Анализатор сигналов UXA (от 2 Гц до 50 ГГц)

Keysight Technologies N9040B UXA — высокопроизводительный анализатор сигналов серии X-Series, предназначенный для точного исследования современных широкополосных и сложных радиочастотных сигналов. Прибор применяется для разработки, испытаний и производства радиоэлектронной аппаратуры, телекоммуникационного оборудования, радиолокационных систем, спутниковой техники, систем аэрокосмического и оборонного назначения, а также при проведении научно-исследовательских работ.

N9040B сочетает высокую чувствительность, низкий уровень фазового шума, широкий диапазон анализа и функции анализа сигналов в реальном времени. В зависимости от конфигурации анализатор поддерживает рабочий диапазон частот до 50 ГГц и полосу анализа до 1 ГГц. Для задач, требующих анализа быстро меняющихся, импульсных и широкополосных сигналов, доступны режимы реального времени.

Основные возможности Keysight N9040B

Анализатор сигналов Keysight N9040B разработан для выполнения высокоточных измерений параметров ВЧ- и СВЧ-сигналов. Прибор позволяет выполнять спектральный анализ, измерять мощность и параметры модуляции, исследовать паразитные составляющие и побочные излучения, анализировать импульсные и широкополосные сигналы, а также проводить измерения характеристик устройств и систем связи.

Ключевым преимуществом N9040B является сочетание широкополосного анализа и высокой динамической характеристики. При использовании соответствующей конфигурации обеспечивается полоса анализа до 510 МГц, а опция H1G позволяет увеличить максимальную полосу анализа до 1 ГГц. Для анализа сигналов в реальном времени предусмотрены опции RT1 и RT2, поддерживающие работу до максимально доступной полосы анализа в соответствующей конфигурации.

Для исследования слабых сигналов N9040B оснащается низкошумящими трактами и функцией расширения динамического диапазона. Базовая конфигурация включает Low Noise Path, Microwave Preselector Bypass и Noise Floor Extension, что позволяет расширить возможности прибора при измерении маломощных и сложных сигналов.

Анализатор также поддерживает внешний смеситель для расширения частотного диапазона. Согласно конфигурационной документации Keysight, встроенная возможность внешнего смешивания позволяет создавать измерительные системы с расширением диапазона частот вплоть до 1,1 ТГц при использовании соответствующих внешних компонентов.

Технические характеристики Keysight N9040B

Модель: Keysight Technologies N9040B UXA X-Series Signal Analyzer.

Тип оборудования: высокопроизводительный анализатор сигналов и спектра.

Диапазон частот: от 2 Гц до 8,4; 13,6; 26,5; 44 или 50 ГГц в зависимости от установленной частотной опции. Максимальная штатная частота анализатора — 50 ГГц.

Максимальная полоса анализа: до 1 ГГц при установке соответствующей опции H1G. Конфигурации также поддерживают полосы анализа 25, 40, 255 и 510 МГц.

Полоса анализа 510 МГц: доступна с опцией B5X.

Полоса анализа 1 ГГц: доступна с опцией H1G при выполнении требований к конфигурации прибора.

Фазовый шум: до −135 дБн/Гц при частоте 1 ГГц и отстройке 10 кГц согласно актуальной странице продукта Keysight. В более ранних материалах для отдельных конфигураций встречается значение −136 дБн/Гц, поэтому конкретный показатель следует уточнять для выбранной конфигурации и условий измерения.

DANL при 1 ГГц: до −166 дБм на актуальной странице продукта Keysight.

Анализ спектра в реальном времени: поддерживается. С помощью опций RT1/RT2 возможен анализ в реальном времени до максимально доступной полосы анализа соответствующей конфигурации.

Потоковая передача I/Q: базовая конфигурация включает возможность передачи данных реального времени до 40 МГц; расширенные конфигурации и соответствующие опции позволяют работать с более широкой полосой I/Q.

Spurious-free dynamic range: более 75 дБн при использовании полосы анализа 510 МГц в соответствующей конфигурации.

Память захвата: стандартный цифровой процессор предусматривает 2 ГБ памяти захвата; для некоторых конфигураций доступны варианты с увеличенной памятью.

Операционная система: Microsoft Windows 10 в соответствующих конфигурациях.

Оперативная память: 32 ГБ в конфигурациях с высокопроизводительным процессором.

Накопитель: съемный твердотельный накопитель SSD.

Дисплей: цветной сенсорный дисплей с поддержкой multi-touch и оптимизированным интерфейсом X-Series.

Возможные опции Keysight N9040B

Конфигурация анализатора Keysight N9040B может подбираться под конкретные требования измерительной системы. Производитель предусматривает широкий набор аппаратных и программных опций.

Частотные опции

Option 508 — диапазон частот до 8,4 ГГц.

Option 513 — диапазон частот до 13,6 ГГц.

Option 526 — диапазон частот до 26,5 ГГц.

Option 544 — диапазон частот до 44 ГГц.

Option 550 — диапазон частот до 50 ГГц.

Опции полосы анализа

B25 — полоса анализа 25 МГц.

B40 — полоса анализа 40 МГц.

B2X — полоса анализа 255 МГц.

B5X — полоса анализа 510 МГц.

H1G — расширение полосы анализа до 1 ГГц для совместимых конфигураций.

Опции предусилителя

Для повышения чувствительности и улучшения измерения слабых сигналов доступны предусилители:

P08 — предусилитель до 8,4 ГГц.

P13 — предусилитель до 13,6 ГГц.

P26 — предусилитель до 26,5 ГГц.

P44 — предусилитель до 44 ГГц.

P50 — предусилитель до 50 ГГц.

Опции анализа в реальном времени

RT1 — анализ спектра в реальном времени до максимальной доступной полосы с базовым алгоритмом обнаружения.

RT2 — анализ спектра в реальном времени до максимальной доступной полосы с оптимальным обнаружением.

RTS — потоковая передача данных I/Q в реальном времени.

DUA — дополнительная функция Duplex IF RTSA для совместимых конфигураций.

FT1 / FT2 — частотно-масочный триггер с базовым или оптимальным обнаружением.

Дополнительные аппаратные и функциональные опции

EA3 — электронный аттенюатор до 3,6 ГГц.

ALV — дополнительный выход Log Video.

CR3 — задние разъемы и второй выход ПЧ.

CRP — произвольный выход ПЧ.

EXM — внешний смеситель для расширения частотного диапазона.

LNP — Low Noise Path для повышения чувствительности.

MPB — Microwave Preselector Bypass для работы без микроволнового преселектора.

NFE — Noise Floor Extension для расширения возможностей измерения слабых сигналов.

EMC — функции предварительной проверки электромагнитной совместимости.

ESC — управление внешним источником.

FBP — Full Bypass Path.

FP2 — Fast Power для ускоренного измерения мощности.

FS2 — расширенная скорость развертки.

RBE — расширенный диапазон полос разрешения.

DP4 / DP5 — варианты цифрового процессора и увеличенной памяти захвата для соответствующих конфигураций.

PCA / PC8 — варианты высокопроизводительного процессора, памяти и SSD.

SF1 / SF2 / SF3 — функции защиты и информационной безопасности прибора.

SS1–SS7 — дополнительные варианты съемных SSD и конфигураций операционной системы.

Области применения Keysight N9040B

Анализатор сигналов N9040B подходит для широкого спектра задач, связанных с исследованием радиоэлектронных систем. Прибор применяется при разработке и тестировании:

— систем и компонентов 5G/5G NR;

— широкополосных систем беспроводной связи;

— спутниковых систем и оборудования;

— радиолокационных комплексов;

— систем радиоэлектронной борьбы;

— аэрокосмической и оборонной электроники;

— ВЧ- и СВЧ-усилителей, преобразователей и приемников;

— генераторов и источников сигналов;

— импульсных и широкополосных устройств;

— телекоммуникационного оборудования;

— радиоэлектронных компонентов и модулей.

Широкая полоса анализа и возможность работы в режиме реального времени особенно востребованы при исследовании быстро перестраиваемых, импульсных, переходных и широкополосных сигналов. Keysight отдельно позиционирует N9040B для задач 5G, Wi-Fi 802.11ax/ay, спутниковой связи, радиолокации и радиоэлектронной борьбы.

Купить анализатор сигналов Keysight N9040B

ООО «ПК НОВОСИСТЕМС» предлагает анализатор сигналов Keysight Technologies N9040B UXA для профессиональных измерительных задач. Конфигурация прибора может подбираться с учетом требуемого диапазона частот, полосы анализа, чувствительности, возможностей анализа в реальном времени, требований к обработке I/Q-данных и дополнительных измерительных функций.

Keysight N9040B является конфигурируемой измерительной платформой, поэтому при заказе важно определить требуемые опции — частотный диапазон, полосу анализа, предусилитель, функции RTSA, I/Q streaming, интерфейсы и дополнительные измерительные приложения. Компания ООО «ПК НОВОСИСТЕМС» может подобрать необходимую конфигурацию анализатора под техническое задание и область применения.

Для получения информации о доступных конфигурациях, комплектации и поставке Keysight N9040B обратитесь в ООО «ПК НОВОСИСТЕМС».
