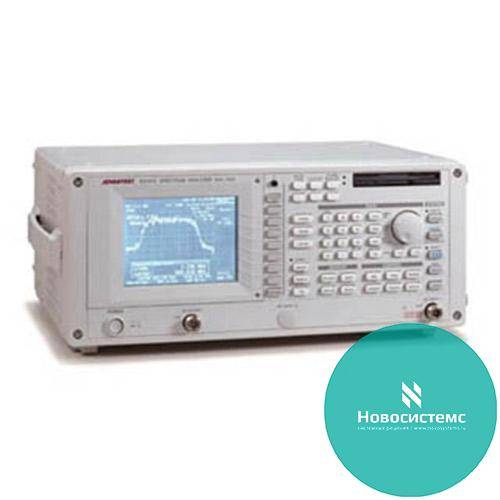

Advantest R3131A Анализатор спектра 9 кГц до 3 ГГц
Описание
Описание:
Анализатор спектра R3131A
- Диапазон частот от 9 кГц до 3 ГГц
- Разрешение 1 Гц - 1 кГц
- Отображаемый средний уровень шума: -113 дБм
- Общая погрешность уровня 1,5 дБ управляемая
- Интерфейсы RS-232, LPT, GPIB
Общая информация
- Встроенные функции прецизионного измерения занимаемой полосы частот (OBW), мощности в соседнем канале (ACP) и мощности сигнала, которые можно применять в исследованиях цифровых радиосигналов
- Упрощение эксплуатации за счет функции автонастройки
- Высокая точность измерения уровня, обеспечиваемая функцией автокалибровки
- Стандартные интерфейсы: GPIB, RS232, Centronics и дисковод для гибких дисков
- Крупные шрифты облегчают считывание результатов
- Функция для исследований электромагнитной совместимости
- Повышенная скорость работы
- Удобное расположение клавиш управления
- Компактная и легкая конструкция (12 кг)
- Высокие параметры в сочетании с небольшой стоимостью
- Дополнительное значение разрешающей способности по частоте 300 Гц
- Редактор граничных линий с 2 линиями, индикация ГОДЕН/НЕ ГОДЕН
- Редактор поправочных коэффициентов антенны
- Функция 10 мультимаркеров
Модель R3131A от Advantest является анализатором спектра нового поколения. Этот прибор, представляемый на рынке компанией Rohde & Schwarz, предлагает гибкое использование в ручном режиме работы, а также встраивание в автоматизированные системы тестирования, обладая при этом непревзойденным показателем цена/качество. Благодаря логически построенному пользовательскому интерфейсу, небольшому размеру, малому весу – всего 12 кг – и привлекательной цене, R3131A становится очевидным выбором в качестве персонального анализатора для повседневного применения в разработках и сервисе, не говоря уж о том, что он идеально подходит для обучения персонала.
Основные особенности
- Автонастройка
Автоматически ищет сигнал с максимальным уровнем в диапазоне до 3 ГГц и устанавливает центральную частоту. Затем восстанавливает параметры, существовавшие непосредственно перед выполнением автонастройки, позволяя вести наблюдения в тех же измерительных условиях.
- Частотомер
Для того чтобы измерить частоту с помощью встроенного частотомера, достаточно установить маркер на интересующий вас сигнал. При этом можно устанавливать разрешение от 1 Гц до 1 кГц. Для облегчения просмотра результаты измерения отображаются крупным шрифтом.
- Измерение мощности
R3131 может измерять мощность сигналов с размытым спектром в указанном частотном диапазоне и полную мощность сигналов с несколькими несущими. Также его можно использовать для измерения занимаемой полосы частот (OBW) и мощности соседнего канала (ACP), что очень важно для тестирования параметров передающего радиооборудования.
- Электромагнитная совместимость
С помощью этой функции замеряются помехи, создаваемые различными электронными устройствами. При этом используется разрешающая способность по частоте 9 кГц и 120 кГц и квазипиковый детектор, соответствующий стандарту CISPR Pub.16-1. Кроме того, используя демодулированный сигнал, поступающий с гнезда PHONE на задней панели, можно идентифицировать вещательные радиопередачи, которые выглядят, как внешний шум. Эта функция особенно полезна для предварительных исследований места, где предполагается выполнять измерения паразитных излучений.
- ГОДЕН/НЕ ГОДЕН
Позволяет установить граничные значения оценки для оси уровня в виде окна. Если маркер попадает внутрь окна, выносится заключение ГОДЕН; в противном случае выносится заключение НЕ ГОДЕН. Поскольку границы задаются в виде абсолютных значений, можно выполнять измерения с одним и тем же значением оценки для различных опорных уровней. Более того, если установить граничное окно для оси частот, то зона перекрытия осей X и Y оценивается, как область ГОДЕН.
- СТРОБИРУЕМОЕ СВИПИРОВАНИЕ
Анализаторы спектра старых моделей не дают возможности непосредственно наблюдать пакетные сигналы. R3131 позволяет анализировать спектр пакетного сигнала, выдавая сигнал запуска, синхронизированный с передачей пакета.
- Сохранить/Восстановить
R3131 позволяет сохранять и потом восстанавливать данные о форме измеренного сигнала и условия проведения измерения. R3131 предлагает для сохранения 10 выделенных специально для этого файлов. Кроме того, встроенный дисковод для гибких дисков позволяет сохранять эти данные на стандартные дискеты формата MS-DOS.
- Универсальные измерительные функции
Клавиша MEAS позволяет вызывать функцию измерения «XdB Down», которая особенно полезна для измерения шума, параметров сигнала с АМ, 2-сигнальных измерений искажений 3-го порядка и частоты среза фильтра. При измерении шума легко выполняется преобразование полосы, а также работает функция калибровки PBW, позволяющая повысить точность измерений. Функция калибровки PBW, это новая калибровочная функция, которая выполняет коррекцию при измерениях мощности за счет преобразования фильтра полосы разрешения R3131 к идеальному фильтру, позволяя, тем самым, выполнять измерения с более высокой точностью.
Технические характеристики
Общая информация
- Встроенные функции прецизионного измерения занимаемой полосы частот (OBW), мощности в соседнем канале (ACP) и мощности сигнала, которые можно применять в исследованиях цифровых радиосигналов
- Упрощение эксплуатации за счет функции автонастройки
- Высокая точность измерения уровня, обеспечиваемая функцией автокалибровки
- Стандартные интерфейсы: GPIB, RS232, Centronics и дисковод для гибких дисков
- Крупные шрифты облегчают считывание результатов
- Функция для исследований электромагнитной совместимости
- Повышенная скорость работы
- Удобное расположение клавиш управления
- Компактная и легкая конструкция (12 кг)
- Высокие параметры в сочетании с небольшой стоимостью
- Дополнительное значение разрешающей способности по частоте 300 Гц
- Редактор граничных линий с 2 линиями, индикация ГОДЕН/НЕ ГОДЕН
- Редактор поправочных коэффициентов антенны
- Функция 10 мультимаркеров
Модель R3131A от Advantest является анализатором спектра нового поколения. Этот прибор, представляемый на рынке компанией Rohde & Schwarz, предлагает гибкое использование в ручном режиме работы, а также встраивание в автоматизированные системы тестирования, обладая при этом непревзойденным показателем цена/качество. Благодаря логически построенному пользовательскому интерфейсу, небольшому размеру, малому весу – всего 12 кг – и привлекательной цене, R3131A становится очевидным выбором в качестве персонального анализатора для повседневного применения в разработках и сервисе, не говоря уж о том, что он идеально подходит для обучения персонала.
Основные особенности
- Автонастройка
Автоматически ищет сигнал с максимальным уровнем в диапазоне до 3 ГГц и устанавливает центральную частоту. Затем восстанавливает параметры, существовавшие непосредственно перед выполнением автонастройки, позволяя вести наблюдения в тех же измерительных условиях.
- Частотомер
Для того чтобы измерить частоту с помощью встроенного частотомера, достаточно установить маркер на интересующий вас сигнал. При этом можно устанавливать разрешение от 1 Гц до 1 кГц. Для облегчения просмотра результаты измерения отображаются крупным шрифтом.
- Измерение мощности
R3131 может измерять мощность сигналов с размытым спектром в указанном частотном диапазоне и полную мощность сигналов с несколькими несущими. Также его можно использовать для измерения занимаемой полосы частот (OBW) и мощности соседнего канала (ACP), что очень важно для тестирования параметров передающего радиооборудования.
- Электромагнитная совместимость
С помощью этой функции замеряются помехи, создаваемые различными электронными устройствами. При этом используется разрешающая способность по частоте 9 кГц и 120 кГц и квазипиковый детектор, соответствующий стандарту CISPR Pub.16-1. Кроме того, используя демодулированный сигнал, поступающий с гнезда PHONE на задней панели, можно идентифицировать вещательные радиопередачи, которые выглядят, как внешний шум. Эта функция особенно полезна для предварительных исследований места, где предполагается выполнять измерения паразитных излучений.
- ГОДЕН/НЕ ГОДЕН
Позволяет установить граничные значения оценки для оси уровня в виде окна. Если маркер попадает внутрь окна, выносится заключение ГОДЕН; в противном случае выносится заключение НЕ ГОДЕН. Поскольку границы задаются в виде абсолютных значений, можно выполнять измерения с одним и тем же значением оценки для различных опорных уровней. Более того, если установить граничное окно для оси частот, то зона перекрытия осей X и Y оценивается, как область ГОДЕН.
- СТРОБИРУЕМОЕ СВИПИРОВАНИЕ
Анализаторы спектра старых моделей не дают возможности непосредственно наблюдать пакетные сигналы. R3131 позволяет анализировать спектр пакетного сигнала, выдавая сигнал запуска, синхронизированный с передачей пакета.
- Сохранить/Восстановить
R3131 позволяет сохранять и потом восстанавливать данные о форме измеренного сигнала и условия проведения измерения. R3131 предлагает для сохранения 10 выделенных специально для этого файлов. Кроме того, встроенный дисковод для гибких дисков позволяет сохранять эти данные на стандартные дискеты формата MS-DOS.
- Универсальные измерительные функции
Клавиша MEAS позволяет вызывать функцию измерения «XdB Down», которая особенно полезна для измерения шума, параметров сигнала с АМ, 2-сигнальных измерений искажений 3-го порядка и частоты среза фильтра. При измерении шума легко выполняется преобразование полосы, а также работает функция калибровки PBW, позволяющая повысить точность измерений. Функция калибровки PBW, это новая калибровочная функция, которая выполняет коррекцию при измерениях мощности за счет преобразования фильтра полосы разрешения R3131 к идеальному фильтру, позволяя, тем самым, выполнять измерения с более высокой точностью.
Технические характеристики
Общая информация
- Встроенные функции прецизионного измерения занимаемой полосы частот (OBW), мощности в соседнем канале (ACP) и мощности сигнала, которые можно применять в исследованиях цифровых радиосигналов
- Упрощение эксплуатации за счет функции автонастройки
- Высокая точность измерения уровня, обеспечиваемая функцией автокалибровки
- Стандартные интерфейсы: GPIB, RS232, Centronics и дисковод для гибких дисков
- Крупные шрифты облегчают считывание результатов
- Функция для исследований электромагнитной совместимости
- Повышенная скорость работы
- Удобное расположение клавиш управления
- Компактная и легкая конструкция (12 кг)
- Высокие параметры в сочетании с небольшой стоимостью
- Дополнительное значение разрешающей способности по частоте 300 Гц
- Редактор граничных линий с 2 линиями, индикация ГОДЕН/НЕ ГОДЕН
- Редактор поправочных коэффициентов антенны
- Функция 10 мультимаркеров
Модель R3131A от Advantest является анализатором спектра нового поколения. Этот прибор, представляемый на рынке компанией Rohde & Schwarz, предлагает гибкое использование в ручном режиме работы, а также встраивание в автоматизированные системы тестирования, обладая при этом непревзойденным показателем цена/качество. Благодаря логически построенному пользовательскому интерфейсу, небольшому размеру, малому весу – всего 12 кг – и привлекательной цене, R3131A становится очевидным выбором в качестве персонального анализатора для повседневного применения в разработках и сервисе, не говоря уж о том, что он идеально подходит для обучения персонала.
Основные особенности
- Автонастройка
Автоматически ищет сигнал с максимальным уровнем в диапазоне до 3 ГГц и устанавливает центральную частоту. Затем восстанавливает параметры, существовавшие непосредственно перед выполнением автонастройки, позволяя вести наблюдения в тех же измерительных условиях.
- Частотомер
Для того чтобы измерить частоту с помощью встроенного частотомера, достаточно установить маркер на интересующий вас сигнал. При этом можно устанавливать разрешение от 1 Гц до 1 кГц. Для облегчения просмотра результаты измерения отображаются крупным шрифтом.
- Измерение мощности
R3131 может измерять мощность сигналов с размытым спектром в указанном частотном диапазоне и полную мощность сигналов с несколькими несущими. Также его можно использовать для измерения занимаемой полосы частот (OBW) и мощности соседнего канала (ACP), что очень важно для тестирования параметров передающего радиооборудования.
- Электромагнитная совместимость
С помощью этой функции замеряются помехи, создаваемые различными электронными устройствами. При этом используется разрешающая способность по частоте 9 кГц и 120 кГц и квазипиковый детектор, соответствующий стандарту CISPR Pub.16-1. Кроме того, используя демодулированный сигнал, поступающий с гнезда PHONE на задней панели, можно идентифицировать вещательные радиопередачи, которые выглядят, как внешний шум. Эта функция особенно полезна для предварительных исследований места, где предполагается выполнять измерения паразитных излучений.
- ГОДЕН/НЕ ГОДЕН
Позволяет установить граничные значения оценки для оси уровня в виде окна. Если маркер попадает внутрь окна, выносится заключение ГОДЕН; в противном случае выносится заключение НЕ ГОДЕН. Поскольку границы задаются в виде абсолютных значений, можно выполнять измерения с одним и тем же значением оценки для различных опорных уровней. Более того, если установить граничное окно для оси частот, то зона перекрытия осей X и Y оценивается, как область ГОДЕН.
- СТРОБИРУЕМОЕ СВИПИРОВАНИЕ
Анализаторы спектра старых моделей не дают возможности непосредственно наблюдать пакетные сигналы. R3131 позволяет анализировать спектр пакетного сигнала, выдавая сигнал запуска, синхронизированный с передачей пакета.
- Сохранить/Восстановить
R3131 позволяет сохранять и потом восстанавливать данные о форме измеренного сигнала и условия проведения измерения. R3131 предлагает для сохранения 10 выделенных специально для этого файлов. Кроме того, встроенный дисковод для гибких дисков позволяет сохранять эти данные на стандартные дискеты формата MS-DOS.
- Универсальные измерительные функции
Клавиша MEAS позволяет вызывать функцию измерения «XdB Down», которая особенно полезна для измерения шума, параметров сигнала с АМ, 2-сигнальных измерений искажений 3-го порядка и частоты среза фильтра. При измерении шума легко выполняется преобразование полосы, а также работает функция калибровки PBW, позволяющая повысить точность измерений. Функция калибровки PBW, это новая калибровочная функция, которая выполняет коррекцию при измерениях мощности за счет преобразования фильтра полосы разрешения R3131 к идеальному фильтру, позволяя, тем самым, выполнять измерения с более высокой точностью.
