Advantest U3741 Анализатор спектра 9 кГц до 3 ГГц
Описание
Описание:

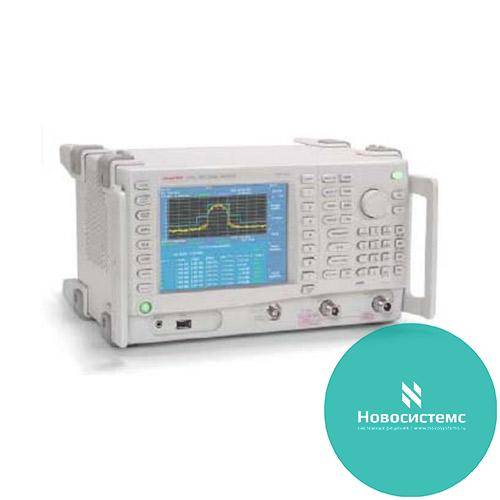

Анализатор спектра Advantest U3741
- Диапазон частот от 9 кГц до 3 ГГц
- Разрешение 30 Гц - 1 МГц
- Отображаемый средний уровень шума (с предусилителем): до -135 дБм
- Общая погрешность уровня ±0,8 дБ
- Цветной LCD дисплей 6,5-дюймовый
- Интерфейсы LAN, GPIB, USB, Video, Audio
U3741 и U3751 – это малогабаритные анализаторы спектра с диапазоном частот до 3 ГГц и до 8 ГГц, которые можно использовать при производстве цифровых устройств, настройке и обслуживании оборудования кабельного вещания и точек доступа LAN, а также во многих других приложениях.
Они обеспечивают вдвое большую производительность, чем обычные анализаторы общего назначения. Это приводит к сокращению времени измерительного цикла, что очень важно в условиях промышленного производства.
Основные функции
- Диапазон частот от 9 кГц до 3 ГГц
- Разрешение 100 Гц - 1 МГц
- Отображаемый средний уровень шума (с предусилителем): до -135 дБм
- Интермодуляционные искажения третьего порядка: < -60 дБс (f> 10 МГц, без предусиления)
- Диапазон установки опорного уровня: от -140 до +40 дБм
- Общая погрешность уровня ±0,8 дБ
- Быстрая скорость свипирования: 50 мкс (вблизи нуля)
- Автоматические процедуры установки, создания масок-эталонов, а также, измерения уровня мощности сигнала в соседнем канале (ACP), ширины занятой полосы (OBW), побочного излучения
- Цветной LCD дисплей 6,5-дюймовый
- 3 типа питания, включая батарею (режим работы до 2,5 часов)
- Интерфейсы LAN, GPIB, USB, Video, Audio
Особенности
- Предусилитель с hi-end чувствительностью для исследования слабых сигналов (до 3 ГГц)
- Следящий генератор с диапазоном от 100 кГц до 3 ГГц (опция)
- Высокостабильный опорный генератор (опция)
- Функция обнаружения подверждений в коаксиальных кабелях
- Возможность работы в качестве приемника/демодулятора ТВ сигнала
- Сохранение скриншотов в форматах BMP или PNG, файлов установки в форматах BIN, XML на флеш-карту посредством USB-интерфейса
- Полосы для измерения электромагнитных помех в соответствие с CISPR: 200 Гц, 9 кГц, 120 кГц, 1 МГц (опция)
- Встроенный частотомер с разрешением 1 Гц
- Опция следящего генератора доступна при измерении характеристик фазового шума
- Входы внешнего триггера, внешнего источника опорной частоты, выходы CAL OUT, IF OUT (ПЧ-сигнал 21,4 МГц)
Время прогрева: 5 мин (при температуре от 20 до 30 °С)
Технические характеристики
| Параметры | Значения |
|---|---|
| Частота | |
|
Частотный диапазон: Без предусиления
|
от 9 кГц до 2,2 ГГц (с OPT.15) от 10 МГц до 3 ГГц от 10 МГц до 2,2 ГГц (с OPT.15) |
|
Спектральная чистота: c установленной OPT.70: |
-85 дБс/Гц (смещение 10 кГц, интервал < 200 кГц) -100 дБс/Гц (смещение 10 кГц, интервал < 1 МГц) |
| Полоса разрешения |
От 100 Гц до 1 МГц (от 1 до 3 шагов) От 30 Гц до 1 МГц (с OPT. 70) |
| Свипирование | |
| Время свипирования |
От 20 мс до 1000 с (в спектральном режиме) От 50 мкс до 1000 с (вблизи нуля) |
| Точность | <±2% (вблизи нуля) |
| Режимы свипирования | непрерывный, одиночный, ждущий |
| Источник запуска | Свободный запуск, видео, внешний, ПЧ |
| Амплитуда | |
| Уровень шума |
До +30 дБ До 134 дБмкВ (с OPT.15) |
| Отображаемый диапазон | 100/50/20/10/5 дБ, линейный |
| Режим детектирования | Нормальный, пиковый, с выборкой, RMS, с усреднением |
| Входы/выходы | |
|
RF input (ВЧ - вход) Разъем: Импеданс: |
50 Ом, 75 Ом (с опцией 15) |
| VSWR |
<1,5:1 <1,6:1 (с опцией 15) |
|
Calibration signal output (выход для калибровки) Разъем: Частота: Уровень: |
20 МГц -20 дБм |
|
Frequency reference input (вход опорной частоты) Разъем: Импеданс: Уровень: |
50 Ом (номинально) От 0 до +16 дБм |
|
21.4-MHz IF output (21,4 МГц ПЧ – выход) Разъем: Импеданс: Уровень: |
50 Ом (номинально) Приб. входной уровень смесителя+10 дБ (f=20 МГц) |
| Видеоразъем Video output | D-sub15 pin female |
| Audio output (аудиовыход) | Small monophonic jack |
Сравнительная таблица функций анализаторов спектра ADVANTEST
| Функция |
R3267 R3273 |
R3131 |
R3132 R3132N R3162 |
R3263 |
R3465 R3463 |
U3661 |
U3641 U3641N |
R3272 |
|---|---|---|---|---|---|---|---|---|
|
Ширина полосы излучения
|
x
|
x
|
x
|
-
|
x
|
x
|
x
|
x
|
|
Мощность в соседнем канале
|
x
|
x
|
x
|
-
|
x
|
x
|
x
|
x
|
|
Напряженность поля
|
x
|
x
|
x
|
-
|
x
|
x
|
x
|
x
|
|
Измерение частоты
|
x
|
x
|
x
|
x
|
x
|
x
|
x
|
x
|
|
Измерение квазипикового значения
|
-
|
x
|
x
|
-
|
-
|
-
|
-
|
-
|
|
Источник постоянного напряжения
|
-
|
-
|
-
|
-
|
-
|
x
|
x
|
-
|
|
Следящий генератор
|
o
|
o
|
o
|
-
|
-
|
o
|
o
|
-
|
"x" - стандартная функция
"o" - опция
"-" - отсутствует
Дополнительные опции
| Параметры | Значения |
|---|---|
| Вход 75 Ом | OPT.15 |
| Высокостабильный кварцевый генератор опорной частоты | OPT.20 |
| Фильтр электромагнитных помех | OPT.28 |
| Высокая степень чистоты спектра (отношение сигнал/шум) | OPT.70 |
| Следящий генератор до 3 ГГц , выход 75 Ом | OPT.75 |
| Следящий генератор 100 кГц - 3 ГГц, выход 50 Ом | OPT.76 |
Технические характеристики
| Параметры | Значения |
|---|---|
| Частота | |
|
Частотный диапазон: Без предусиления
|
от 9 кГц до 2,2 ГГц (с OPT.15) от 10 МГц до 3 ГГц от 10 МГц до 2,2 ГГц (с OPT.15) |
|
Спектральная чистота: c установленной OPT.70: |
-85 дБс/Гц (смещение 10 кГц, интервал < 200 кГц) -100 дБс/Гц (смещение 10 кГц, интервал < 1 МГц) |
| Полоса разрешения |
От 100 Гц до 1 МГц (от 1 до 3 шагов) От 30 Гц до 1 МГц (с OPT. 70) |
| Свипирование | |
| Время свипирования |
От 20 мс до 1000 с (в спектральном режиме) От 50 мкс до 1000 с (вблизи нуля) |
| Точность | <±2% (вблизи нуля) |
| Режимы свипирования | непрерывный, одиночный, ждущий |
| Источник запуска | Свободный запуск, видео, внешний, ПЧ |
| Амплитуда | |
| Уровень шума |
До +30 дБ До 134 дБмкВ (с OPT.15) |
| Отображаемый диапазон | 100/50/20/10/5 дБ, линейный |
| Режим детектирования | Нормальный, пиковый, с выборкой, RMS, с усреднением |
| Входы/выходы | |
|
RF input (ВЧ - вход) Разъем: Импеданс: |
50 Ом, 75 Ом (с опцией 15) |
| VSWR |
<1,5:1 <1,6:1 (с опцией 15) |
|
Calibration signal output (выход для калибровки) Разъем: Частота: Уровень: |
20 МГц -20 дБм |
|
Frequency reference input (вход опорной частоты) Разъем: Импеданс: Уровень: |
50 Ом (номинально) От 0 до +16 дБм |
|
21.4-MHz IF output (21,4 МГц ПЧ – выход) Разъем: Импеданс: Уровень: |
50 Ом (номинально) Приб. входной уровень смесителя+10 дБ (f=20 МГц) |
| Видеоразъем Video output | D-sub15 pin female |
| Audio output (аудиовыход) | Small monophonic jack |
Сравнительная таблица функций анализаторов спектра ADVANTEST
| Функция |
R3267 R3273 |
R3131 |
R3132 R3132N R3162 |
R3263 |
R3465 R3463 |
U3661 |
U3641 U3641N |
R3272 |
|---|---|---|---|---|---|---|---|---|
| Ширина полосы излучения | x | x | x | - | x | x | x | x |
| Мощность в соседнем канале | x | x | x | - | x | x | x | x |
| Напряженность поля | x | x | x | - | x | x | x | x |
| Измерение частоты | x | x | x | x | x | x | x | x |
| Измерение квазипикового значения | - | x | x | - | - | - | - | - |
| Источник постоянного напряжения | - | - | - | - | - | x | x | - |
| Следящий генератор | o | o | o | - | - | o | o | - |
"x" - стандартная функция
"o" - опция
"-" - отсутствует
Дополнительные опции
| Параметры | Значения |
|---|---|
| Вход 75 Ом | OPT.15 |
| Высокостабильный кварцевый генератор опорной частоты | OPT.20 |
| Фильтр электромагнитных помех | OPT.28 |
| Высокая степень чистоты спектра (отношение сигнал/шум) | OPT.70 |
| Следящий генератор до 3 ГГц , выход 75 Ом | OPT.75 |
| Следящий генератор 100 кГц - 3 ГГц, выход 50 Ом | OPT.76 |
Технические характеристики
| Параметры | Значения |
|---|---|
| Частота | |
|
Частотный диапазон: Без предусиления
|
от 9 кГц до 2,2 ГГц (с OPT.15) от 10 МГц до 3 ГГц от 10 МГц до 2,2 ГГц (с OPT.15) |
|
Спектральная чистота: c установленной OPT.70: |
-85 дБс/Гц (смещение 10 кГц, интервал < 200 кГц) -100 дБс/Гц (смещение 10 кГц, интервал < 1 МГц) |
| Полоса разрешения |
От 100 Гц до 1 МГц (от 1 до 3 шагов) От 30 Гц до 1 МГц (с OPT. 70) |
| Свипирование | |
| Время свипирования |
От 20 мс до 1000 с (в спектральном режиме) От 50 мкс до 1000 с (вблизи нуля) |
| Точность | <±2% (вблизи нуля) |
| Режимы свипирования | непрерывный, одиночный, ждущий |
| Источник запуска | Свободный запуск, видео, внешний, ПЧ |
| Амплитуда | |
| Уровень шума |
До +30 дБ До 134 дБмкВ (с OPT.15) |
| Отображаемый диапазон | 100/50/20/10/5 дБ, линейный |
| Режим детектирования | Нормальный, пиковый, с выборкой, RMS, с усреднением |
| Входы/выходы | |
|
RF input (ВЧ - вход) Разъем: Импеданс: |
50 Ом, 75 Ом (с опцией 15) |
| VSWR |
<1,5:1 <1,6:1 (с опцией 15) |
|
Calibration signal output (выход для калибровки) Разъем: Частота: Уровень: |
20 МГц -20 дБм |
|
Frequency reference input (вход опорной частоты) Разъем: Импеданс: Уровень: |
50 Ом (номинально) От 0 до +16 дБм |
|
21.4-MHz IF output (21,4 МГц ПЧ – выход) Разъем: Импеданс: Уровень: |
50 Ом (номинально) Приб. входной уровень смесителя+10 дБ (f=20 МГц) |
| Видеоразъем Video output | D-sub15 pin female |
| Audio output (аудиовыход) | Small monophonic jack |
Сравнительная таблица функций анализаторов спектра ADVANTEST
| Функция |
R3267 R3273 |
R3131 |
R3132 R3132N R3162 |
R3263 |
R3465 R3463 |
U3661 |
U3641 U3641N |
R3272 |
|---|---|---|---|---|---|---|---|---|
| Ширина полосы излучения | x | x | x | - | x | x | x | x |
| Мощность в соседнем канале | x | x | x | - | x | x | x | x |
| Напряженность поля | x | x | x | - | x | x | x | x |
| Измерение частоты | x | x | x | x | x | x | x | x |
| Измерение квазипикового значения | - | x | x | - | - | - | - | - |
| Источник постоянного напряжения | - | - | - | - | - | x | x | - |
| Следящий генератор | o | o | o | - | - | o | o | - |
"x" - стандартная функция
"o" - опция
"-" - отсутствует
Дополнительные опции
| Параметры | Значения |
|---|---|
| Вход 75 Ом | OPT.15 |
| Высокостабильный кварцевый генератор опорной частоты | OPT.20 |
| Фильтр электромагнитных помех | OPT.28 |
| Высокая степень чистоты спектра (отношение сигнал/шум) | OPT.70 |
| Следящий генератор до 3 ГГц , выход 75 Ом | OPT.75 |
| Следящий генератор 100 кГц - 3 ГГц, выход 50 Ом | OPT.76 |
