FSW50 - Анализатор спектра от 2 Гц до 50 ГГц

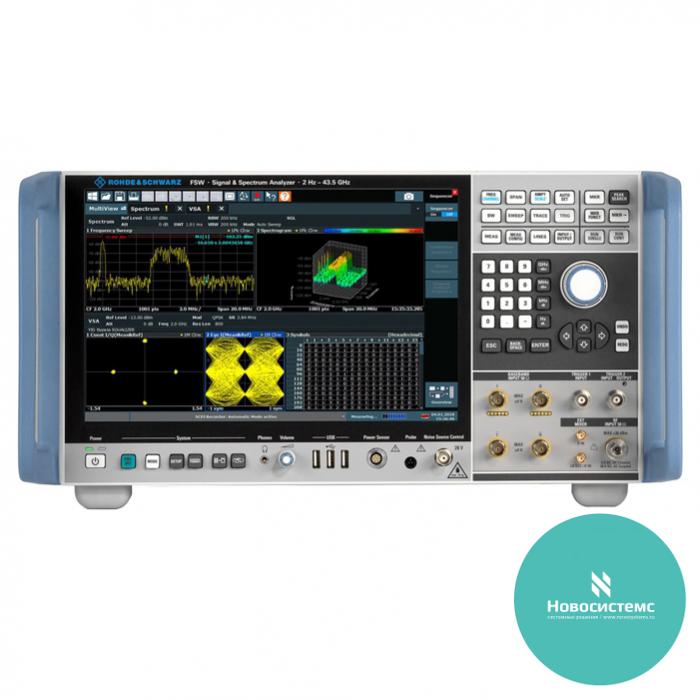

Rohde & Schwarz FSW50 — высокопроизводительный анализатор спектра и сигналов для точных измерений радиочастотных и СВЧ-сигналов в диапазоне до 50 ГГц. Прибор относится к профессиональной серии FSW и предназначен для разработки, исследования, испытаний и контроля современных радиочастотных систем, телекоммуникационного оборудования, спутниковых и радиолокационных комплексов, генераторов, усилителей, передатчиков и приемников.

R&S FSW50 сочетает широкий частотный диапазон 2 Гц – 50 ГГц, низкий фазовый шум менее −136 дБн/Гц при частоте 1 ГГц и отстройке 10 кГц, а также максимальную полосу анализа до 8312 МГц. Конфигурация прибора может расширяться за счет аппаратных и программных опций, позволяющих адаптировать анализатор под конкретные измерительные задачи.

ООО «ПК НОВОСИСТЕМС» предлагает профессиональное измерительное оборудование Rohde & Schwarz и помогает подобрать конфигурацию R&S FSW50 с необходимыми опциями и измерительными приложениями.

Основные преимущества Rohde & Schwarz FSW50

Одним из ключевых преимуществ R&S FSW50 является широкий диапазон рабочих частот до 50 ГГц. Благодаря этому анализатор подходит для измерений в радиочастотном и микроволновом диапазонах, включая исследование современных широкополосных сигналов и высокочастотных компонентов.

Основные характеристики FSW50 включают:

• частотный диапазон 2 Гц – 50 ГГц при DC-связи;

• диапазон 10 МГц – 50 ГГц при AC-связи;

• максимальную полосу анализа до 8312 МГц;

• фазовый шум менее −136 дБн/Гц (1 Гц) при 1 ГГц и отстройке 10 кГц;

• разрешение по частоте 0,01 Гц;

• стандартную полосу анализа 28 МГц;

• возможность расширения полосы анализа до 40, 80, 160, 320, 512, 1200, 2000, 4400, 6400 и 8312 МГц;

• возможность анализа сигналов в реальном времени с полосой до 800 МГц с опцией B800R;

• ВЧ-предусилитель B24 для диапазона 100 кГц – 50 ГГц;

• возможность подключения внешних смесителей с опцией B21;

• цифровые и аналоговые интерфейсы базовой полосы;

• потоковую передачу I/Q-данных через DIG IQ;

• специализированные программные приложения для различных стандартов и типов сигналов.

Технические характеристики R&S FSW50

Rohde & Schwarz FSW50 имеет номер заказа 1331.5003.50. Основной частотный диапазон составляет от 2 Гц до 50 ГГц при DC-связи и от 10 МГц до 50 ГГц при AC-связи. Частотное разрешение составляет 0,01 Гц, что позволяет выполнять высокоточные измерения частоты и анализировать параметры источников сигналов.

Стандартная максимальная полоса анализа составляет 28 МГц, однако с использованием соответствующих опций она может быть увеличена до 8312 МГц. Для R&S FSW50 доступны расширения B40, B80, B160, B320, B512, B1200, B2001, B4001, B6001 и B8001.

Для старших конфигураций FSW50 опция B8001 обеспечивает максимальную внутреннюю полосу анализа 8,312 ГГц, что позволяет исследовать широкополосные сигналы и сложные многонесущие структуры.

Частотный диапазон до 50 ГГц

Широкий диапазон частот делает FSW50 подходящим для лабораторных и производственных измерений оборудования, работающего в микроволновом диапазоне.

Диапазон начинается с 2 Гц, поэтому прибор может использоваться для низкочастотных спектральных измерений, а верхняя граница 50 ГГц позволяет исследовать высокочастотные компоненты и системы.

При необходимости работы с внешними смесителями R&S FSW50 может комплектоваться опцией FSW-B21, обеспечивающей LO/IF-соединения. Для данной опции предусмотрен диапазон LO от 7,65 до 17,45 ГГц, а интерфейсы выполнены на разъемах SMA с волновым сопротивлением 50 Ом.

Низкий фазовый шум

Для измерения характеристик генераторов, синтезаторов частоты и других источников сигналов важнейшее значение имеет собственный фазовый шум анализатора.

Для R&S FSW50 заявлен фазовый шум менее −136 дБн/Гц при частоте 1 ГГц и отстройке 10 кГц. В спецификации Rohde & Schwarz также приведены значения для других отстроек: менее −127 дБн/Гц при 1 кГц, менее −139 дБн/Гц при 100 кГц и менее −145 дБн/Гц при 1 МГц.

Для повышения стабильности внутренней опорной частоты доступна опция FSW-B4 — прецизионный генератор опорной частоты OCXO. С B4 годовой коэффициент старения составляет ±3×10⁻⁸, а температурный дрейф в диапазоне 0…+50 °C — ±1×10⁻⁹.

Полоса анализа до 8,312 ГГц

R&S FSW50 предназначен для работы не только в режиме традиционного узкополосного спектрального анализа, но и для исследования широкополосных сигналов.

Доступны следующие основные расширения:

FSW-B40 — полоса анализа 40 МГц.

FSW-B80 — полоса анализа 80 МГц.

FSW-B160 — полоса анализа 160 МГц.

FSW-B320 — полоса анализа 320 МГц.

FSW-B512 — полоса анализа 512 МГц.

FSW-B1200 — полоса анализа 1,2 ГГц.

FSW-B2001 — полоса анализа 2 ГГц.

FSW-B4001 — полоса анализа 4,4 ГГц.

FSW-B6001 — полоса анализа 6,4 ГГц.

FSW-B8001 — полоса анализа 8,312 ГГц.

Опции B4001, B6001 и B8001 доступны для FSW50 непосредственно в заводской конфигурации и позволяют сформировать систему с очень широкой полосой анализа.

Анализ сигналов в реальном времени

Для обнаружения коротких, редких и непериодических событий R&S FSW50 может комплектоваться функциями анализа в реальном времени.

Опция FSW-B800R представляет собой анализатор спектра в реальном времени с полосой 800 МГц и временем наблюдения сигнала (POI) до 15 мкс. Опция включает полосу анализа 2 ГГц. B800R доступна для R&S FSW26, FSW43, FSW50, FSW67 и FSW85.

Для анализа в реальном времени также предусмотрена конфигурация B512R с полосой 512 МГц и POI ≤15 мкс. Кроме того, существуют программные приложения для расширенного real-time анализа, включая K800RE.

Такие возможности востребованы при исследовании импульсных помех, переходных процессов, скачкообразных изменений частоты и других событий, которые могут быть пропущены при обычном последовательном сканировании спектра.

ВЧ-предусилитель R&S FSW-B24

Для измерения маломощных сигналов R&S FSW50 может оснащаться FSW-B24 — ВЧ-предусилителем с рабочим диапазоном 100 кГц – 50 ГГц.

Для FSW50 доступны варианты B24 с соответствующими номерами заказа, включая 1313.0832.49 и 1313.0832.51. Предусилитель обеспечивает выбираемое усиление 15 или 30 дБ; возможность 15-дБ усиления зависит от серийного номера прибора.

B24 особенно полезен при исследовании слабых сигналов, измерении побочных составляющих, гармоник и других параметров, для которых требуется повышенная чувствительность измерительного тракта.

Электронный аттенюатор и динамический диапазон

Для семейства FSW предусмотрена опция FSW-B25 — электронный аттенюатор. При этом важно учитывать конфигурацию конкретного прибора и серийный номер: в актуальной спецификации B25 с номером заказа 1313.0990.02 относится к FSW8/13/26, поэтому для FSW50 возможность установки конкретной версии B25 необходимо уточнять при заказе.

Для FSW50 производитель указывает высокий уровень динамического диапазона. Например, третья точка пересечения (TOI) для диапазона 13,6–40 ГГц составляет более +10 дБм, типовое значение — +15 дБм, а выше 40 ГГц указано номинальное значение +12 дБм при заданных условиях измерения.

Измерения базовой полосы и I/Q

R&S FSW50 может использоваться для анализа цифровых и аналоговых сигналов базовой полосы.

Опция FSW-B17 обеспечивает цифровой интерфейс базовой полосы для обработки I/Q-данных.

Опция FSW-B71 предоставляет аналоговые входы базовой полосы с полосой анализа до 40 МГц. Для FSW26/43/50 используется соответствующая версия B71. Расширение FSW-B71E увеличивает полосу анализа аналоговой базовой полосы до 80 МГц.

Также доступна опция FSW-B2071 с осциллографическими входами базовой полосы.

Потоковая передача I/Q-данных

Для задач цифровой обработки и последующего анализа данных R&S FSW50 может комплектоваться интерфейсами потоковой передачи I/Q.

FSW-B517 обеспечивает потоковую передачу I/Q через интерфейс DIG IQ 40G. При этом опция не используется совместно с B4001, B6001 и B8001.

FSW-B1017 предназначена для потоковой передачи DIG IQ с полосой до 1 ГГц. Она доступна при наличии соответствующих опций B1200, B2001 или B800R. Интерфейс использует разъем QSFP+ и скорость передачи данных 40 Гбит/с.

Такие функции позволяют интегрировать R&S FSW50 в автоматизированные комплексы обработки радиочастотных данных и системы цифрового анализа.

Память I/Q

Для длительной регистрации и последующей обработки I/Q-данных могут использоваться расширения внутренней памяти.

Опция FSW-B106 предоставляет 6 ГБ памяти I/Q и требует соответствующей конфигурации полосы анализа B160 или B320.

Опция FSW-B108 обеспечивает 8 ГБ памяти I/Q и предназначена для конфигураций с B1200, B2001 или B800R.

Подбор объема памяти следует выполнять одновременно с выбором полосы анализа, поскольку совместимость этих функций зависит от конфигурации прибора.

Внешние смесители и микроволновые измерения

Для работы с внешними смесителями используется FSW-B21. Опция обеспечивает LO/IF-соединения и предназначена для расширения возможностей измерительной системы при работе с микроволновыми и миллиметровыми сигналами.

Для B21 предусмотрен LO-выход с диапазоном 7,65–17,45 ГГц и уровнем +13…+17 дБм. IF-интерфейсы используют SMA-разъемы с сопротивлением 50 Ом.

Конкретную совместимость внешнего смесителя необходимо определять исходя из требуемого частотного диапазона и конфигурации измерительной системы.

Программные опции R&S FSW50

Функциональность R&S FSW50 может расширяться с помощью программных приложений.

Для анализа цифровой модуляции используется R&S FSW-K70, позволяющий выполнять расширенный анализ цифрово-модулированных сигналов.

Для измерений 5G NR доступны приложения, включая:

• FSW-K144 — анализ нисходящего канала 5G NR;

• FSW-K145 — анализ восходящего канала 5G NR;

• FSW-K147 — измерения ACLR, SEM и EVM;

• FSW-K147C — расширение для нескольких компонентных несущих;

• FSW-K148 — расширение 5G NR Release 16;

• FSW-K171 — расширение 5G NR Release 17;

• FSW-K175 — измерения 5G NR O-RAN;

• FSW-K184 — расширение для Beyond 5G.

Для беспроводных систем также доступны приложения для WLAN, Bluetooth и других стандартов связи.

Измерения радиолокационных и импульсных сигналов

R&S FSW50 может применяться для исследования импульсных и радиолокационных сигналов.

Опция FSW-K6 предназначена для импульсных измерений, а дополнительные приложения расширяют возможности анализа характеристик импульсов, частотно-модулированных и переходных сигналов.

Широкая полоса анализа до 8,312 ГГц особенно полезна при исследовании современных радиолокационных систем, широкополосных передатчиков, генераторов и усилителей мощности.

Анализ WLAN и Bluetooth

R&S FSW50 может оснащаться специализированными программными приложениями для анализа сигналов беспроводных стандартов.

Для Bluetooth предусмотрены измерения характеристик Bluetooth BR/EDR/LE.

Для WLAN доступны приложения семейства FSW-K91, предназначенные для анализа современных стандартов IEEE 802.11.

Использование специализированного ПО позволяет автоматизировать измерения параметров модуляции, мощности, спектральных характеристик, EVM и других показателей качества беспроводных сигналов.

Измерения фазового шума

R&S FSW50 подходит для измерения фазового шума генераторов, синтезаторов частоты, опорных источников и других высокостабильных компонентов.

Низкий собственный фазовый шум анализатора позволяет исследовать малые изменения спектральной плотности мощности вокруг несущей. При использовании опции B4 дополнительно повышается стабильность внутреннего опорного генератора.

Для автоматизации и специализированного анализа фазового шума могут использоваться соответствующие программные функции платформы FSW.

Опции для расширения функциональности

В зависимости от задач R&S FSW50 может комплектоваться следующими аппаратными расширениями:

FSW-B4 — прецизионная опорная частота OCXO.

FSW-B8 — расширение полосы разрешения до 80 МГц. Для FSW50 доступна соответствующая версия B8.

FSW-B13 — фильтры верхних частот для специализированных гармонических измерений.

FSW-B17 — цифровой интерфейс базовой полосы.

FSW-B21 — LO/IF-интерфейсы для внешних смесителей.

FSW-B24 — ВЧ-предусилитель 100 кГц–50 ГГц.

FSW-B40/B80/B160/B320/B512 — расширение полосы анализа от 40 до 512 МГц.

FSW-B1200 — полоса анализа 1,2 ГГц.

FSW-B2001 — полоса анализа 2 ГГц.

FSW-B4001 — полоса анализа 4,4 ГГц.

FSW-B6001 — полоса анализа 6,4 ГГц.

FSW-B8001 — полоса анализа 8,312 ГГц.

FSW-B71/B71E — аналоговый базовый диапазон 40/80 МГц.

FSW-B2071 — осциллографические входы базовой полосы.

FSW-B517 — потоковая передача I/Q через DIG IQ 40G.

FSW-B1017 — потоковая передача DIG IQ до 1 ГГц.

FSW-B512R — анализатор спектра в реальном времени с полосой 512 МГц.

FSW-B800R — анализатор спектра в реальном времени с полосой 800 МГц.

Возможности модернизации FSW50

Одним из преимуществ платформы FSW является возможность расширения некоторых конфигураций после приобретения прибора.

Например, доступны комплекты модернизации полосы анализа FSW-U40, U80, U160, U320 и U512, а для старших моделей предусмотрены расширения до 1,2, 2, 4,4, 6,4 и 8,312 ГГц. Для FSW50 производитель отдельно указывает возможность модернизации до 1,2 ГГц, 2 ГГц, 4,4 ГГц, 6,4 ГГц и 8,312 ГГц при соблюдении требований к исходной конфигурации и серийному номеру.

Это позволяет формировать конфигурацию прибора с учетом текущих задач и в дальнейшем расширять его измерительные возможности.

Применение Rohde & Schwarz FSW50

Анализатор спектра и сигналов R&S FSW50 может применяться в:

• научно-исследовательских лабораториях;

• конструкторских бюро;

• испытательных центрах;

• лабораториях телекоммуникационного оборудования;

• производстве RF- и СВЧ-компонентов;

• системах автоматизированных измерений;

• разработке радиопередатчиков;

• разработке радиоприемников;

• тестировании генераторов и синтезаторов частоты;

• разработке усилителей мощности;

• испытаниях 5G и других беспроводных систем;

• разработке спутникового оборудования;

• исследовании радиолокационных систем;

• анализе широкополосных и импульсных сигналов.

R&S FSW50 для разработки телекоммуникационного оборудования

Благодаря сочетанию широкого частотного диапазона, низкого фазового шума и расширяемой полосы анализа FSW50 может использоваться при разработке современных систем связи.

Специализированные приложения позволяют выполнять измерения параметров 5G NR, WLAN, Bluetooth и других цифровых стандартов. Возможность обработки широкополосных I/Q-данных и потоковой передачи цифровых данных позволяет интегрировать анализатор в современные автоматизированные комплексы.

R&S FSW50 для спутниковых и СВЧ-систем

Диапазон до 50 ГГц позволяет использовать FSW50 для разработки и испытаний высокочастотных трактов спутникового оборудования, микроволновых устройств, преобразователей частоты, генераторов и усилителей.

При необходимости возможности прибора могут расширяться внешними смесителями через B21 и специализированными приложениями для анализа сигналов.

R&S FSW50 для радиолокации

При разработке радиолокационного оборудования большое значение имеют широкая полоса анализа, фазовый шум и возможность исследования импульсных и широкополосных сигналов.

R&S FSW50 с соответствующими аппаратными и программными опциями может использоваться для измерения параметров радиолокационных передатчиков, генераторов, усилителей и приемных трактов.

Автоматизация измерений

R&S FSW50 предназначен не только для ручных лабораторных измерений, но и для интеграции в автоматизированные измерительные системы.

Прибор поддерживает удаленное управление и программное взаимодействие, а документация Rohde & Schwarz содержит подробное описание команд дистанционного управления и возможностей автоматизации.

Это позволяет применять FSW50 в составе испытательных стендов, производственных линий и автоматизированных комплексов контроля.

Почему стоит купить Rohde & Schwarz FSW50

Rohde & Schwarz FSW50 — профессиональный анализатор спектра и сигналов для измерений в диапазоне до 50 ГГц. Основными особенностями модели являются максимальная полоса анализа 8,312 ГГц, фазовый шум менее −136 дБн/Гц, возможность установки ВЧ-предусилителя до 50 ГГц, поддержки внешних смесителей, потоковой передачи I/Q и анализа сигналов в реальном времени.

Широкий набор опций позволяет создать конфигурацию FSW50 для конкретной измерительной задачи — от классического спектрального анализа до исследования широкополосных цифровых, импульсных, телекоммуникационных, спутниковых и радиолокационных сигналов.

Купить анализатор спектра Rohde & Schwarz FSW50 в ООО «ПК НОВОСИСТЕМС»

ООО «ПК НОВОСИСТЕМС» предлагает профессиональное измерительное оборудование Rohde & Schwarz, включая анализаторы спектра и сигналов серии FSW.

При заказе Rohde & Schwarz FSW50 специалисты компании могут подобрать необходимую конфигурацию прибора с учетом частотного диапазона, требуемой полосы анализа, чувствительности, необходимости ВЧ-предусилителя, real-time анализа, потоковой передачи I/Q, внешних смесителей и специализированного программного обеспечения.

R&S FSW50 — анализатор спектра и сигналов до 50 ГГц для высокоточных RF- и СВЧ-измерений, разработки телекоммуникационных систем, спутникового и радиолокационного оборудования.

Для получения коммерческого предложения, уточнения комплектации и подбора совместимых опций обратитесь в ООО «ПК НОВОСИСТЕМС».
