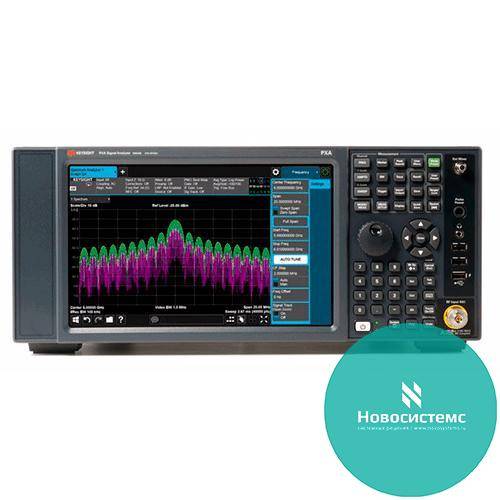

Keysight Technologies N9030B PXA — высокопроизводительный анализатор сигналов и спектра профессионального класса, предназначенный для проведения сложных радиочастотных и микроволновых измерений в научно-исследовательских, инженерных и производственных системах.

Анализатор сигналов Keysight N9030B PXA относится к высокопроизводительной серии X-Series и предназначен для задач, где требуются высокая чувствительность, низкий фазовый шум, широкий динамический диапазон и расширенная полоса анализа.

В зависимости от выбранной конфигурации N9030B обеспечивает рабочий частотный диапазон от 2 Гц до 3,6; 8,4; 13,6; 26,5; 44 или 50 ГГц. Максимальная полоса анализа может достигать 510 МГц, а при использовании соответствующих технологий и опций возможна потоковая передача IQ-данных с полосой до 255 МГц.

ООО «ПК НОВОСИСТЕМС» предлагает Keysight N9030B в различных конфигурациях для лабораторных исследований, разработки радиоэлектронной аппаратуры, испытаний ВЧ/СВЧ устройств, радиолокации, спутниковой связи, беспроводных технологий и автоматизированных измерительных комплексов.

Назначение Keysight N9030B

PXA N9030B разработан для высокоточного анализа сложных радиочастотных сигналов. Прибор может использоваться как классический анализатор спектра, а при установке соответствующих опций — как система анализа широкополосных, импульсных, переходных и кратковременных сигналов.

Основные задачи, для которых применяется N9030B:

• измерение параметров радиочастотных и микроволновых сигналов;

• анализ спектра;

• измерение мощности и частоты;

• измерение фазового шума;

• анализ аналоговой и цифровой модуляции;

• измерение EVM;

• исследование OFDM-сигналов;

• анализ импульсных сигналов;

• поиск паразитных и побочных излучений;

• измерение характеристик передатчиков и приемников;

• исследование сигналов 5G NR, LTE, WLAN и Bluetooth;

• анализ радиолокационных сигналов;

• исследования в области спутниковой связи;

• разработка и испытания ВЧ- и СВЧ-компонентов;

• автоматизированные производственные измерения;

• анализ сигналов в реальном времени;

• запись и последующий анализ IQ-данных.

Keysight позиционирует N9030B для высокопроизводительных задач научных исследований и разработки, в том числе в аэрокосмической и оборонной отрасли и в сфере коммерческой беспроводной связи.

Основные преимущества Keysight N9030B PXA

Главным преимуществом PXA является сочетание широкого диапазона частот и высокой полосы анализа с низким уровнем собственных шумов и высокими характеристиками фазового шума.

В максимальной конфигурации прибор обеспечивает:

• диапазон частот до 50 ГГц;

• полосу анализа до 510 МГц;

• уровень собственных шумов DANL до –166 дБм при 1 ГГц;

• фазовый шум до –136 дБн/Гц при частоте 1 ГГц и отстройке 10 кГц;

• внеполосную динамику SFDR до 75 дБ;

• анализ спектра в реальном времени;

• потоковую передачу IQ-данных без разрывов с полосой до 255 МГц;

• возможность расширения частотного диапазона до 110 ГГц при использовании совместимых Smart Mixer Keysight.

Такое сочетание характеристик делает N9030B подходящим для анализа современных широкополосных сигналов, где стандартной полосы анализатора спектра может быть недостаточно.

Технические характеристики Keysight N9030B

Тип прибора: анализатор сигналов и спектра.

Серия: Keysight X-Series PXA.

Модель: N9030B.

Диапазон частот: от 2 Гц до 3,6 / 8,4 / 13,6 / 26,5 / 44 / 50 ГГц в зависимости от установленной частотной опции.

Максимальная рабочая частота: до 50 ГГц.

Максимальная полоса анализа: до 510 МГц с опцией B5X.

Стандартная полоса анализа: 25 МГц.

Доступные варианты полосы анализа: 25, 40, 85, 160, 255 и 510 МГц в зависимости от конфигурации. Для 255 и 510 МГц используются соответствующие опции B2X и B5X.

Уровень собственных шумов DANL: до –166 дБм при частоте 1 ГГц.

Фазовый шум: до –136 дБн/Гц при частоте 1 ГГц и отстройке 10 кГц.

Динамический диапазон без интермодуляционных составляющих (SFDR): до 75 дБ в соответствующей конфигурации.

Анализ спектра в реальном времени: поддерживается при установке соответствующей опции.

Полоса анализа RTSA: до 160 МГц.

Потоковая передача IQ-данных: до 255 МГц без разрывов при использовании соответствующей конфигурации.

Полоса разрешения RBW: широкий диапазон значений в зависимости от режима и установленной конфигурации.

Входной тракт: 50 Ом.

Входной аттенюатор: механический; для отдельных конфигураций доступен электронный аттенюатор.

Предусилитель: доступен в виде опций P03, P08, P13, P26, P44 и P50 в зависимости от частотного диапазона.

Внешнее смешение: поддерживается с опцией EXM.

Микроволновый преселектор: может быть отключен с помощью опции MPB.

Низкошумящий тракт: доступен с опцией LNP.

Расширенный фазовый шум: поддерживается опцией EP0 с DDS LO.

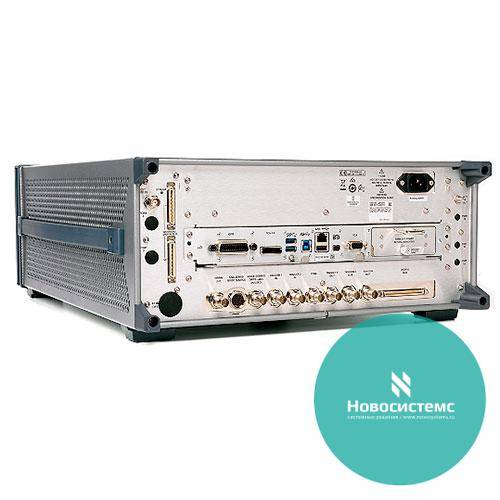

Интерфейсы: LAN, USB и другие интерфейсы в зависимости от конфигурации прибора.

Накопитель: съемный SSD; конфигурация N9030B предусматривает съемный M.2 NVMe SSD.

Операционная система: Windows 10 в актуальной конфигурации, указанной Keysight в руководстве конфигурации.

Процессор: высокопроизводительный шестиядерный процессор.

Оперативная память: 32 ГБ.

Внутренняя память захвата: 2 ГБ стандартной конфигурации.

Дисплей: цветной сенсорный Multi-touch дисплей.

Высота корпуса: 177 мм.

Ширина корпуса: 426 мм.

Длина корпуса: 556 мм.

Масса без опций: около 22 кг.

Частотные опции Keysight N9030B

Конфигурация N9030B может подбираться в зависимости от максимальной требуемой частоты измерений.

Опция 503 — диапазон частот от 2 Гц до 3,6 ГГц.

Опция 508 — диапазон частот от 2 Гц до 8,4 ГГц.

Опция 513 — диапазон частот от 2 Гц до 13,6 ГГц.

Опция 526 — диапазон частот от 2 Гц до 26,5 ГГц.

Опция 544 — диапазон частот от 2 Гц до 44 ГГц.

Опция 550 — диапазон частот от 2 Гц до 50 ГГц.

Таким образом, при заказе Keysight N9030B можно выбрать частотную конфигурацию в соответствии с конкретными требованиями лаборатории или измерительного комплекса.

Опции полосы анализа

N9030B отличается возможностью существенного расширения полосы анализа.

B25 — полоса анализа 25 МГц, стандартная конфигурация.

B40 — полоса анализа 40 МГц.

B85 — полоса анализа 85 МГц.

B1X — полоса анализа 160 МГц.

B2X — полоса анализа 255 МГц.

B5X — полоса анализа 510 МГц.

Опция B5X позволяет использовать N9030B для анализа особенно широкополосных сигналов и является одной из ключевых конфигурационных возможностей PXA.

Опции предусилителя

Для повышения чувствительности при работе со слабыми сигналами N9030B может оснащаться встроенным предусилителем.

Доступны варианты:

P03 — предусилитель до 3,6 ГГц.

P08 — предусилитель до 8,4 ГГц.

P13 — предусилитель до 13,6 ГГц.

P26 — предусилитель до 26,5 ГГц.

P44 — предусилитель до 44 ГГц.

P50 — предусилитель до 50 ГГц.

Выбор предусилителя зависит от частотной конфигурации конкретного анализатора.

Опции повышения производительности

Для N9030B предусмотрен широкий набор аппаратных опций.

EP0 — Enhanced Phase Noise DDS LO. Опция предназначена для улучшения характеристик фазового шума за счет применения DDS-based LO.

LNP — Low Noise Path. Низкошумящий тракт для задач, где особенно важна чувствительность измерений.

MPB — Microwave Preselector Bypass. Обход микроволнового преселектора для расширения возможностей анализа широкополосных сигналов.

EXM — External Mixing. Работа с внешними смесителями и расширение диапазона частотных измерений.

EA3 — Electronic Attenuator. Электронный аттенюатор для соответствующих конфигураций.

BBA — BBIQ Inputs. Аналоговые входы базовой полосы I/Q.

CR3 — Connector Rear, Second IF Out. Дополнительный выход второй промежуточной частоты.

CRP — Connector Rear, Arbitrary IF Out. Программируемый выход ПЧ.

ALV — Auxiliary Log Video. Дополнительный логарифмический видеовыход.

ESC — External Source Control. Управление внешним источником сигнала.

EMC — Precompliance EMC Features. Функции предварительного контроля электромагнитной совместимости.

NFE — Noise Floor Extension. Функция расширения динамического диапазона по уровню собственных шумов. В стандартной конфигурации PXA предусмотрена функция NFE и другие базовые возможности обработки сигналов.

Анализ спектра в реальном времени

Keysight N9030B поддерживает расширенные возможности Real-Time Spectrum Analysis (RTSA).

Для N9030B доступны опции:

RT1 — анализ в реальном времени до 160 МГц с базовым обнаружением.

RT2 — анализ в реальном времени до 160 МГц с оптимизированным обнаружением.

RTS — потоковая передача широкополосных IQ-данных в реальном времени.

Функция RTSA предназначена для обнаружения кратковременных и периодически возникающих сигналов, которые могут быть пропущены при традиционном последовательном спектральном сканировании.

Это особенно актуально при исследовании:

• импульсных сигналов;

• радиолокационных систем;

• помех;

• переходных процессов;

• скачкообразных сигналов;

• кратковременных интерференционных событий;

• сложной радиочастотной обстановки.

Потоковая передача и анализ IQ-данных

Одной из особенностей N9030B является возможность работы с широкополосными IQ-данными.

В зависимости от конфигурации прибор способен обеспечивать потоковую передачу IQ-данных с полосой до 255 МГц без разрывов. Это позволяет записывать реальные радиочастотные сценарии, выполнять последующий анализ и использовать полученные данные для моделирования и разработки алгоритмов обработки сигналов.

Такая возможность востребована при разработке цифровых приемников, систем радиосвязи, радиолокационного оборудования и специализированных алгоритмов цифровой обработки сигналов.

Измерительные приложения Keysight N9030B

Функциональность N9030B может расширяться с помощью программных измерительных приложений Keysight X-Series.

В зависимости от поставленной задачи доступны приложения для:

• гибкой цифровой демодуляции;

• пользовательского OFDM-анализа;

• аналоговой демодуляции;

• анализа импульсных сигналов;

• измерения фазового шума;

• измерения коэффициента шума;

• GSM/EDGE;

• W-CDMA/HSPA/HSPA+;

• WLAN;

• LTE-Advanced FDD;

• Bluetooth;

• LTE-Advanced TDD;

• MSR;

• Short Range Communications;

• 5G NR;

• авиационных и навигационных систем.

В частности, Keysight предлагает приложение N9085EM0E 5G NR Measurement Application для анализа сигналов 5G NR.

Применение Keysight N9030B PXA

Анализатор сигналов Keysight N9030B применяется в широком спектре высокотехнологичных измерительных задач.

Радиолокация

N9030B подходит для исследования сложных импульсных и широкополосных сигналов, анализа параметров импульсов, фазового шума и спектральных характеристик радиолокационных систем.

Аэрокосмическая и оборонная электроника

Высокая чувствительность, широкий частотный диапазон и низкий фазовый шум позволяют использовать PXA при разработке и испытаниях сложных ВЧ- и СВЧ-систем.

5G и беспроводная связь

С помощью специализированных приложений N9030B может использоваться для анализа современных цифровых стандартов связи, включая 5G NR, LTE, WLAN и другие технологии.

Спутниковые системы

Широкий диапазон частот и возможность анализа широкополосных сигналов делают прибор подходящим для исследований спутниковых каналов и СВЧ-компонентов.

Разработка ВЧ/СВЧ оборудования

N9030B применяется при разработке генераторов, усилителей, преобразователей частоты, приемников, передатчиков и других радиочастотных устройств.

Производственные испытания

Благодаря программному управлению и широкому набору измерительных приложений анализатор может интегрироваться в автоматизированные измерительные комплексы.

Комплектация и базовые возможности

В стандартную конфигурацию PXA N9030B входят высокопроизводительный шестиядерный процессор, 32 ГБ оперативной памяти, съемный M.2 NVMe SSD, механический аттенюатор, полоса анализа 25 МГц, цифровой процессор с 2 ГБ памяти захвата, функции Fast Sweep, LO/IM Nulling, Low Frequency Extension, Noise Floor Extension и прецизионный частотный опорный генератор. Также предусмотрена потоковая передача IQ-данных в реальном времени до 40 МГц и поддержка управления RCal.

Конкретный состав поставки зависит от выбранной конфигурации и заказанных опций.

Почему стоит заказать Keysight N9030B в ООО «ПК НОВОСИСТЕМС»

ООО «ПК НОВОСИСТЕМС» предлагает измерительное оборудование Keysight Technologies для оснащения испытательных лабораторий, исследовательских центров, производственных предприятий и инженерных подразделений.

При выборе Keysight N9030B PXA важно учитывать не только максимальную частоту, но и требуемую полосу анализа, уровень чувствительности, характеристики фазового шума, необходимость RTSA, потоковой передачи IQ-данных, внешнего смешения и специализированных программных измерительных приложений.

Специалисты ООО «ПК НОВОСИСТЕМС» могут подобрать конфигурацию N9030B PXA под конкретную измерительную задачу, определить необходимый набор аппаратных и программных опций и подготовить коммерческое предложение.

Купить анализатор сигналов Keysight N9030B

Keysight Technologies N9030B PXA — профессиональный анализатор сигналов для высокоточного исследования радиочастотных и микроволновых сигналов. Максимальный диапазон частот до 50 ГГц, полоса анализа до 510 МГц, низкий уровень собственных шумов до –166 дБм и фазовый шум до –136 дБн/Гц позволяют использовать прибор для широкого спектра современных задач RF- и СВЧ-измерений.

Заказать Keysight N9030B, уточнить цену, доступные конфигурации и сроки поставки можно в ООО «ПК НОВОСИСТЕМС».

Для подбора конфигурации рекомендуется сообщить требуемый частотный диапазон, необходимую полосу анализа, тип исследуемых сигналов и необходимость специализированных приложений. Это позволит сформировать конфигурацию N9030B с необходимым набором опций без переплаты за ненужные функции.
