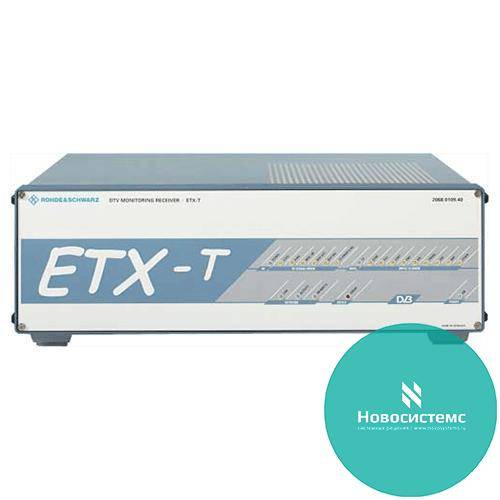

ETX-T Мониторинговый DTV-приемник R&S®

Описание:

Основные функции

Прибор R&S ETX-T может быть интегрирован в систему управления сетью. Благодаря встроенному SNMP-агенту R&S ETX-T передает по сети все сообщения об ошибках (прерывания), имеющие отношение к проверяемому ВЧ-каналу. Таким образом, с использованием программируемых предельных значений осуществляяется непрерывный контроль параметров ВЧ-сигнала, синхронизации транспортного потока MPEG2, уровня MER и BER в реальном масштабе времени.

В комбинации с дополнительным анализатором R&S ETX-B2 или R&S ETX-B3 прибор позволяет вести мониторинг ошибок в потоке MPEG2 по первому, второму и третьему приоритетам, а также по другим расширениям стандарта ETSI TR 101 290. Кроме того, все настройки R&S ETX-T можно конфигурировать через SNMP-агент с помощью MIB-структуры (входит в стандартный комплект поставки).

• Экономичный приемник для контроля сигналов наземного цифрового ТВ (DVB-T)
• Дистанционный мониторинг в реальном масштабе времени
• Простая интеграция в систему контроля через протокол SNMP
• Высокая надежность
• Анализ потока MPEG2 в реальном масштабе времени (дополнительно)
• Дистанционное управление через SNMP, HTTPили COM-сервер

Анализ ВЧ-сигнала в реальном масштабе времени

ВЧ-тракт приемника R&S ETX-T рассчитан на охват всего диапазона ТВ-частот от 48 МГц до 862 МГц при уровне входного сигнала от -75 дБм до +20 дБм.

Дистанционный контроль через HTTP

Структура сервера и права доступа

Для выполнения детального анализа ВЧ-сигналов и MPEG2-потоков пользователь может войти на встроенный сервер, указав TCP/IP-адрес R&S ETX-T. Доступ к R&S ETX-T осуществляется в соответствии предоставленными пользователю правами, которые определяются администратором. Права доступа к R&S ETX-T делятся по следующим категориям:

• SuperUser (Полный доступ): полные права администрирования. Наивысший уровень доступа. Может определять/изменять/отменять права администраторов, специалистов, операторов, посетителей, и закрывать сеансы.
• Administrator (Администратор): права администратора. Может определять/изменять/отменять права специалистов, операторов и посетителей.
•  MaintenanceUser (Специалист): доступ ко всем настройкам, параметрам, измерительным и контрольным функциям (сообщения об ошибках и хронология). Когда в сети работают несколько специалистов, только один из них может иметь полный доступ.
•  Operator (Оператор): доступ к измерительным и контрольным функциям (сообщения об ошибках и хронология) R&SETX-T. Не может изменять настройки прибора.
•  QueryUser (Посетитель): доступ к ограниченному кругу измерительных функций (главное окно измерений и древовидная структура MPEG2) и ко всем контрольным функциям (сообщения об ошибках и хронология) R&SETX-T. Не может изменять настройки прибора.

Графический интерфейс пользователя

Графический интерфейс пользователя (GUI) HTML-страницы R&S ETX-T оптимизирован и теперь включает новейшие функции для работы с веб-браузерами (рекомендуется Internet Explorer v4.0 или более поздней версии). Возможна индивидуальная настройка интерфейса для конкретной станции (с указанием названия станции, частот входного ВЧ-сигнала, названий транспортных потоков) – при наличии у пользователя, по крайней мере, прав «специалиста».

Ниже приводятся примеры HTML-страниц R&S ETX-T.

Дополнительные возможности

Режим Scan (Сканирование) дает возможность просматривать список частот, созданный пользователем. В этом списке представлены параметры по каждой из частот, такие как продолжительность мониторинга, настройки приемника, предельные значения измеряемых величин.

Функция History (Хронология) позволяет графически отображать выбранные параметры (синхронизация, уровень, MER и BER), как показано в примере 3. В комбинации с режимом сканирования эта функция может быть использована для создания общей характеристики станции со всеми важнейшими параметрами.
