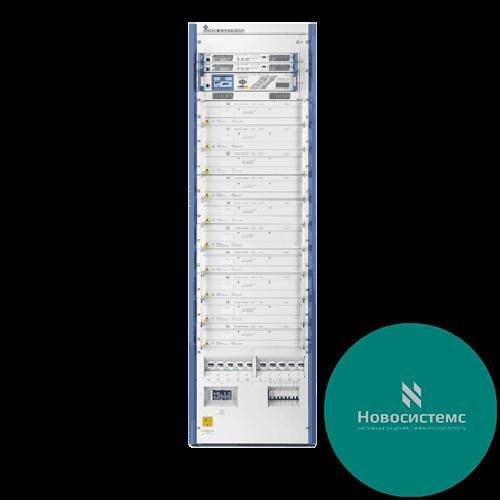

NW8200 Передатчики ОВЧ-диапазона серии R&S®

Описание:

Диапазон рабочих частот широкополосного усилителя мощности с воздушным охлаждением R&S®VH 8200 A1 лежит в пределах от 170 до 250 МГц (ОВЧ-диапазон III). Он может использоваться для усиления как аналоговых, так и цифровых сигналов без каких-либо предварительных настроек, что позволяет снизить номенклатуру запасных частей для операторов сетей с различными типами передаваемых сигналов.

Выходная мощность каждого встраиваемого расширения усилителя зависит от типа модуляции и составляет: 200 Вт – для сигналов стандартов DVB-T/DVB-H, 300 Вт – для ATSC и 500 Вт – для стандартов аналогового ТВ (в целом). Благодаря использованию современной технологии LDMOS, усилители мощности обладают прекрасным к.п.д. и исключительно высокой линейностью характеристик при небольшом размере. В каждый блок расширения усилителя входит предусилитель и предоконечный каскад, восемь мощных транзисторов и отдельный блок питания.

Используется передовой контроллер усилителя, идентичный применяющимся во всех телерадиовещательных передатчиках семейства R&S®Nx8000. Контроллер выполняет не только функции мониторинга и защиты (такие, как отключение при перегреве, снижение КСВ, определение отказа транзистора), но также обеспечивает коррекцию фазы и управление мощностью выходного ВЧ-сигнала. Так, например, управление выходной мощностью позволяет избежать перегрузки усилителя при выходе из строя транзистора, что обеспечивает продолжительный срок службы отдельных транзисторов. Таким образом, каждый усилитель обладает встроенной функцией самоконтроля и самозащиты.

Все соответствующие рабочие параметры и сообщения об ошибках передаются в модуль управления передатчиком через CAN-интерфейс, использование которого также является инновационным решением. Усилительные модули легко заменяются в процессе работы.

ТВ-возбудитель R&S®SX800

• • Линейная и нелинейная предварительная цифровая коррекция
• • Цифровая обработка сигнала аналогового и цифрового ТВ

Цифровое ТВ

• • Поддержка стандартов DVB-T/DVB-H, MediaFLOTM, ISDB-T, ISDB-TB, DTMB, ATSC, ATSC Mobile DTV
• • Все режимы входов ASI
• • Интерфейс SMPTE 310 M
• • Возможность работы в одночастотных (SFN) и многочастотных (MFN) сетях
• • Иерархическая модуляция (DVB-T/DVB-H)
• • Переключение входного сигнала без пауз
• • Мониторинг MIP
• • Автоматическая/адаптивная предварительная коррекция (опция)

Модуль управления R&S®NetCCU800®

Модуль управления R&S®NetCCU800® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. При высоте корпуса всего 2U он работает как блок управления и обеспечивает IP-интерфейс. Текущие данные о состоянии передающей системы наглядно отображаются на цветном дисплее. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP). Такая организация обеспечивает возможность точной диагностики состояния необслуживаемых передатчиков и оптимального планирования сервисных работ. Эти данные также могут быть считаны через локальный IP-интерфейс модуля управления.
Стойка для передатчика с системой охлаждения

Для передатчиков всех классов мощности используется стандартная 19-дюймовая стойка (глубиной 800 мм). Вместимость стойки – до шести усилительных модулей. Она оборудована двумя встроенными вентиляторами, работающими в режиме нагруженного резерва.

Возможна организация различных путей прохождения воздушного потока: с забором охлаждающего воздуха сверху, снизу или сбоку стойки и с выбросом вверх или вниз. Каждый усилительный модуль имеет оптимально подобранный, высокоэффективный радиатор. Все отмеченные особенности, наряду с тщательно продуманной концепцией отведения тепла, обеспечивают эффективное охлаждение при малом расходе воздуха, что, в свою очередь, позволяет уменьшить энергопотребление системы охлаждения и снизить уровень шума.

Оригинальная система распределения питания с минимальным количеством проводов устраняет возможность неправильной коммутации при сборке.

В завершение описания особенностей серии передатчиков R&S®NH8200/ R&S®NV8200 следует отметить наличие встроенного канального фильтра (для аналогового режима), направленного ответвителя с коррекцией АЧХ и встроенной системы грозозащиты.
