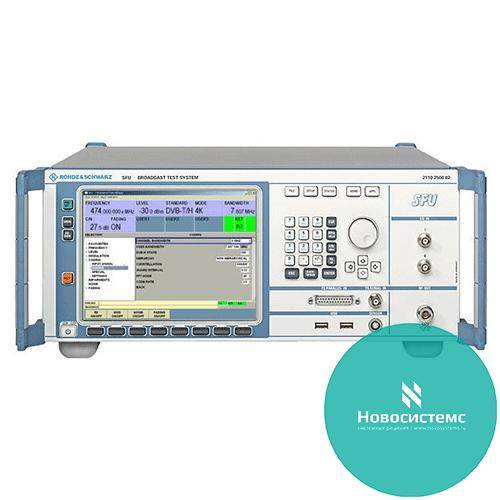

SFU Система тестирования вещательного оборудования R&S®

Описание:

R&S®SFU — универсальное решение для стандартов вещательного и мобильного ТВ. Система разработана как многоцелевая платформа и открыта для добавления будущих опций. Система обладает функциональностью нескольких приборов в корпусе высотой всего четыре стандартные единицы и обладает непревзойденными характеристиками РЧ и модулирующих сигналов.

 Благодаря модульной конструкции R&S®SFU легко адаптируется к требованиям разнообразных задач. Платформа является идеальным инструментом для исследования и разработки, позволяющим усовершенствовать существующие стандарты и формировать новые стандарты сигналов. Задачи, которые ранее требовали нескольких различных приборов, теперь могут быть полностью решены при помощи одной только R&S®SFU. Современная, интуитивно понятная конструкция R&S®SFU гарантирует скорость и простоту в работе.

Технические характеристики Общие характеристики

• Мультистандартная платформа тестирования вещательного оборудования аналогового и цифрового телевидения
• Частота выходного сигнала от 100 кГц до 3 ГГц
• Формирование сигналов внутренних шумов и помех
• Полностью цифровая обработка модулирующих сигналов
• Возможность модернизации до многофункциональной системы тестирования вещательного оборудования
• Простая установка большинства опций потребителем

  Интуитивно понятное, простое и быстрое управление

• Цветной дисплей с диагональю 8,4 дюйма и разрешением 1024х768 пикселей (формат ХVGA)
• Интуитивно понятный пользовательский интерфейс с встроенной ОС Windows XP
• Контекстная справочная система
• Определяемые пользователем избранные команды быстрого доступа

  Великолепное качество сигнала

• Модулятор I/Q с полосой РЧ 180 МГц
• Очень низкий фазовый шум в одной боковой полосе частот: тип. зн. -135 дБн на частоте 1 ГГц (сдвиг от несущей 20 кГц, ширина полосы измерения 1 Гц )
• Дополнительно высокая выходная мощность: до +19 дБм (пиковая мощность огибающей РЕР), в режиме расширенного диапазона мощности +26 дБм
• Высокостабильный опорный генератор в стандартной конфигурации

  Непревзойденная универсальность для исследований и разработок

• Мультистандартная платформа с поддержкой расширений
• Имитация канала распространения: шум, затухание и помехи
• Генератор TS модулирующих сигналов и рекордер с универсальным кодером для формирования сигналов в режиме реального времени
• Проигрыватель файлов модулирующих сигналов формата TRP для формирования сигналов в режиме реального времени
• Генератор видеосигналов для формирования сигналов в режиме реального времени
• Генератор сигналов произвольной формы с памятью на 128 млн. отсчетов с поддержкой программным обеспечением R&S WinlQSIM™.
• Встроенный жесткий диск в стандартной конфигурации для хранения сигналов и данных модуляции.

  Идеально подходит для промышленного производства

• Не подверженный износу электронный аттенюатор обеспечивает широкий динамический диапазон во всех поддерживаемых диапазонах частот
• Минимальные габариты: генератор и тестовой передатчик собраны в одном приборе высотой всего четыре стандартные единицы

  Простой дистанционный доступ

• Дистанционное управление через интерфейсы GPIB и LAN
• Удобный дистанционный доступ посредством виртуальной компьютерной сети (VNC) или удаленного рабочего стола
• Разъемы USB для клавиатуры, «мыши» и модуля памяти USB
