HL046E Антенна R&S®
Описание
Описание:

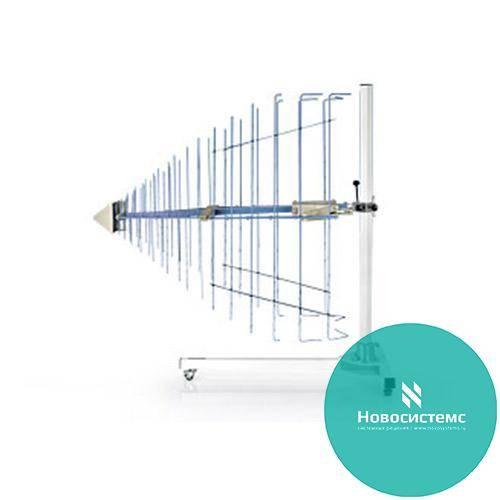

V-образная логопериодическая антенна R&S®HL046E состоит из двух логопериодических антенн, соединенных параллельно и питаемых через общий полужесткий кабель. Такая конструкция обеспечивает ровную диаграмму направленности симметричную при вращении.
Антенна предназначена для проведения испытаний на ЭМС и ЭМИ. Компактный размер, широкий диапазон рабочих частот и равномерность диаграммы направленности обеспечивают удобство применения в условиях экранированных помещений. Оснащается передвижной треногой переменной высоты (от 1 до 1,75 м).
Для удобства транспортировки боковые секции антенны могут быть сложены (прижаты к корпусу антенны).
- Диапазон рабочих частот от 80 МГц до 3 ГГц
- Высокая допустимая мощность излучения
- Высокий стабильный коэффициент усиления
- Равномерная диаграмма облучения
- Минимальное собственное влияние антенны
- Применяется в условиях экранированных помещений для испытаний на ЭМС
Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон рабочих частот, МГц |
от 80 до 3000 |
|
Поляризация |
линейная |
|
Вход |
N-тип, 50 Ом |
|
КСВН входа, не более |
|
|
< 2500 МГц |
2 |
|
≥ 2500 МГц |
2,5 |
|
Допустимая входная мощность, Вт |
|
|
80 МГц |
1400 + 100% AM |
|
500 МГц |
600 + 100% AM |
|
1 ГГц |
400 + 100% AM |
|
2 ГГц |
300 + 100% AM |
|
3 ГГц |
250 + 100% AM |
|
Коэффициент усиления, не менее, дБ |
8 |
|
Коэффициент обратного излучения, не менее, дБ |
20 |
|
Поляризационная развязка, дБ |
20 |
|
Масса (без треноги), кг, не более |
17 |
|
Габаритные размеры (без треноги) (ширина×высота×длина), м |
1,5x1,5x1,81 |
|
Рабочие условия эксплуатации: |
|
|
Температура окружающего воздуха, °С |
от 5 до 40 |
