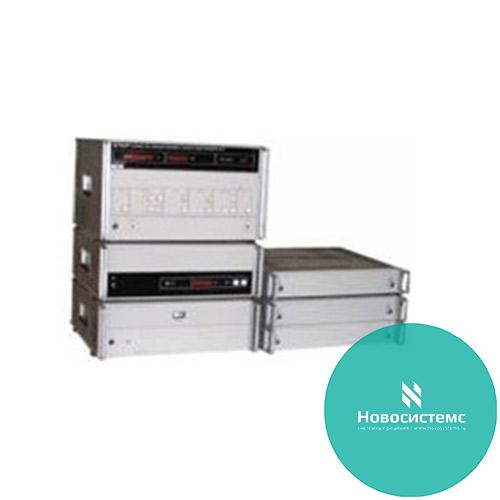

ДК1-16 установка для измерения ослабления и фазового сдвига образцовая

Установка ДК1-16 является образцовым метрологическим средством для измерения ослабления и фазового сдвига, модуля и фазы коэффициентов передачи различных четырехполюсников.

Обладая высокой чувствительностью 10-17 Вт, установка позволяет:

• измерять диаграммы направленности антенн по фазе и амплитуде;
• измерять высокую степень экранировки генераторов и различных радиотехнических устройств;
• измерять чувствительность приемников спутникового телевидения и спутниковых систем связи;
• измерять ослабление, усиление, чувствительность узлов и систем радиорелейной связи, узлов приемно-передающих трактов

Встроенный микропроцессор обеспечивает математическую обработку и вывод цифровой информации об измеряемых величинах.

Установка ДК1-16 может быть использована в составе автоматической измерительной системы с работой через КОП. В комплект поставки входит набор коаксиальных и волноводных переходов для подключения к отечественным и зарубежным генераторам.

Основные данные ДК1-16

• Диапазон частот (4 поддиапазона): 0,1...1100 МГц; 1,07...4 МГц; 3,2...8,2 МГц; 8,15...17,85МГц
• Пределы измерения ослаблений:
• в диапазоне частот 100 кГц...8,2 ГГц 0...-120 дБ (относительно уровня 10-5 Вт )
• в диапазоне 8,2...17,85 ГГц 0...-140 дБ (относительно уровня 10-3 Вт )
• Основная погрешность ослабления на постоянном токе 0,004 - 0,022 дБ.
• Систематическая погрешность измерения ослаблений 0,01...2,5 дБ
• Разрешающая способность измерений 0,001 дБ
• Пределы измерения фазового сдвига 0...360o
• Систематическая погрешность измерения фазового сдвига 0,6...20o
• Р0азрешающая способность измерения фазы 0,1o
• КСВН:
• на частотах до 12,05 ГГц 1,3
• на частотах до 17,85 ГГц 1,5
•  ВЧ тракт 50 и 75 Ом
• Высокая чувствительность 10-17 Вт
• Питание 220 В ±10%, 50 Гц
• Потребляемая мощность 450 В · А
