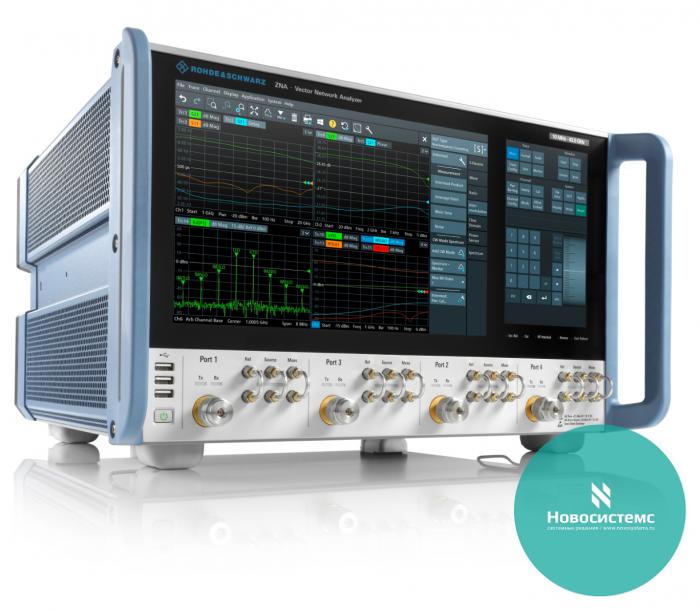

ZNA43 - Векторный анализатор цепей от 10 МГц до 43,5 ГГц
Описание
Описание ZNA43:
Анализаторы цепей векторные ZNA26, ZNA43 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.
Принцип действия анализаторов цепей векторных ZNA26, ZNA43 основан на принципе рефлектометра - раздельного выделения измерительных сигналов (падающего; прошедшего через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам с помощью гетеродинных приемников, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью направленных ответвителей. Падающий сигнал формируется встроенными в анализаторы цепей синтезаторами.
Основные возможности ZNA43:
- от 10 МГц до 43,5 ГГц
- Выпускаются 2- и 4-портовые модели
- Превосходные ВЧ-характеристики
- До четырех встроенных источников
- Уникальное и интуитивно-понятное сенсорное управление
- Точность измерений на активных и пассивных компонентах
- Широкий динамический диапазон для определения характеристик испытуемых устройств даже с высоким ослаблением
- Превосходная стабильность, низкий уровень помех на кривой и великолепные исходные системные данные для обеспечения высокой надежности
- Возможность выполнения метеорологических задач благодаря высокой точности
- Широкий диапазон развертки по мощности
Опции ZNA43:
| Модели | Описание |
|---|---|
| ZNA26 | ВАЦ, частота от 10 МГц до 26,5 ГГц; 2 или 4 порта; 3,5 мм (вилка) |
| ZNA43 | ВАЦ, частота от 10 МГц до 43,5 ГГц; 2 или 4 порта; 2,92 мм или 2,4 мм (вилка) |
| ZNA50 | ВАЦ, частота от 10 МГц до 50 ГГц; 2 или 4 порта; 2,4 мм |
| ZNA67 | ВАЦ, частота от 10 МГц до 67 ГГц; 2 или 4 порта; 1,85 мм |
| Опции | Описание |
| ZNA-B4 | Прецизионный встроенный термостатированый кварцевый опорный генератор |
| ZNA-B5 | 2-ой встроенный гетеродин 4-х портовой модели от 10 МГц до 26,5 ГГц |
| ZNA-B8 | Гетеродин с преобразователем миллиметрового диапазона |
| ZNA-B19 | Дополнительный съемный жесткий диск |
| ZNA-B26 | Прямой доступ к ПЧ |
| ZNA-B91 | Плата ввода/вывода для запуска и управления |
| ZNA26-B3 | 3-й и 4-й внутренние источники для ZNA26 4-х портовый |
| ZNA43-B3 | 3-й и 4-й внутренние источники для ZNA43 4-х портовый |
| ZNA26-B16 | Прямой доступ к источнику и приемнику для R&S®ZNA26 4-х портовая модель |
| ZNA43-B16 | Прямой доступ к источнику и приемнику для R&S®ZNA43 4-х портовая модель |
| ZNA26-B21 | Шаговый аттенюатор Источника, тестовый порт 1 |
| ZNA26-B22 | Шаговый аттенюатор Источника, тестовый порт 2 |
| ZNA26-B23 | Шаговый аттенюатор Источника, тестовый порт 3 |
| ZNA26-B24 | Шаговый аттенюатор Источника, тестовый порт 4 |
| ZNA43-B21 | Шаговый аттенюатор Источника, тестовый порт 1 |
| ZNA43-B22 | Шаговый аттенюатор Источника, тестовый порт 2 |
| ZNA43-B23 | Шаговый аттенюатор Источника, тестовый порт 3 |
| ZNA43-B24 | Шаговый аттенюатор Источника, тестовый порт 4 |
| ZNA26-B31 | Шаговый аттенюатор Приемника, тестовый порт 1 |
| ZNA26-B32 | Шаговый аттенюатор Приемника, тестовый порт 2 |
| ZNA26-B33 | Шаговый аттенюатор Приемника, тестовый порт 3 |
| ZNA26-B34 | Шаговый аттенюатор Приемника, тестовый порт 4 |
| ZNA43-B31 | Шаговый аттенюатор Приемника, тестовый порт 1 |
| ZNA43-B32 | Шаговый аттенюатор Приемника, тестовый порт 2 |
| ZNA43-B33 | Шаговый аттенюатор Приемника, тестовый порт 3 |
| ZNA43-B34 | Шаговый аттенюатор Приемника, тестовый порт 4 |
| ZNA26-B41 | Импульсный модулятор, тестовый порт 1 |
| ZNA26-B42 | Импульсный модулятор, тестовый порт 2 |
| ZNA26-B43 | Импульсный модулятор, тестовый порт 3 |
| ZNA26-B44 | Импульсный модулятор, тестовый порт 4 |
| ZNA43-B41 | Импульсный модулятор, тестовый порт 1 |
| ZNA43-B42 | Импульсный модулятор, тестовый порт 2 |
| ZNA43-B43 | Импульсный модулятор, тестовый порт 3 |
| ZNA43-B44 | Импульсный модулятор, тестовый порт 4 |
| ZNA-K1 | Режим анализатора спектра |
| ZNA-K2 | Анализ во временной области (TDR) |
| ZNA-K20 | Расширенный анаилз во временной области, включая глазковую диаграмму |
| ZNA-K4 | Скалярные измерения параметров смесителей и произвольные измерения с преобразованием частоты |
| ZNA-K5 |
Измерения параметров преобразователей с векторной коррекцией (без эталонного смесителя и опорной фазы), требуется ZNA-K4 |
| ZNA-K7 |
Измерения импульсных сигналов: настройка импульса, измерение профиля импульса и последовательности импульсов, требуется опция ZNA-K17 |
| ZNA-K9 |
Измерения группового времени задержки на преобразователях частоты без доступа к гетеродину (рекомендуется 4 порта и кабели ZNA26/43-Z9, требуются B16 и K4 опции) |
| ZNA-K17 | Расширенная полоса ПЧ до 30 МГц |
| ZNA-K19 | Разрешение по частоте 1 мГц |
| ZN-Z235 | Калибровочный комплект, 0 Гц - 26.5 ГГц, 3.5 мм |
| ZN-Z229 | Калибровочный комплект, 0 Гц - 43.5 ГГц, 2.92 мм |
| ZN-Z240 | Калибровочный комплект, 0 Гц - 50.0 ГГц, 2.4 мм |
| ZN-Z51 | Калибровочный блок, 100 кГц - 8.5 ГГц, 4-х портовый, 3.5 мм (f) |
| ZN-Z53 | Калибровочный блок, 100 кГц - 26.5 ГГц, 2-х портовый, 3.5 мм (f) |
| ZN-Z54 | Калибровочный блок, 9 кГц - 40 ГГц, 2-х портовый, 2.92 мм (f) |
| ZN-Z55 | Калибровочный блок, 9 кГц - 50 ГГц, 2-х портовый, 2.4 мм (f) |
| ZV-Z335 | T-контроль, верификационное устройство, 45 МГц - 26.5 ГГц, 3.5 мм (f - m) |
| ZV-Z329 | T-контроль, верификационное устройство, 45 МГц - 40 ГГц, 2.92 мм (f - m) |
| ZV-Z324 | T-контроль, верификационное устройство, 45 МГц - 50 ГГц, 2.4 мм (f - m) |
| ZV-Z435 | Верификационный набор, 45 МГц - 26.5 ГГц, 3.5 мм |
| ZV-Z429 | Верификационный набор, 45 МГц - 40.0 ГГц, 2.92 мм |
| ZV-Z424 | Верификационный набор, 45 МГц - 50.0 ГГц, 2.4 мм |
| ZZA-KN6 | 19" адаптер для крепления в стойку |
| ZNA26-Z9 | Набор кабельных сборок для R&S®ZNA-K9 (3.5 мм для R&S®ZNA26) |
| ZNA43-Z9 | Набор кабельных сборок для R&S®ZNA-K9 (2.4 мм для R&S®ZNA43) |
| ZTW | Ключ моментный R&S®ZNA разъема тестового порта, 19 мм ширина, 0.9 Нм |
Технические характеристики
| Основные характеристики | |
| Диапазон частот | от 10 МГц до 43,5 ГГц |
| Кол-во портов | 2 или 4 |
| Кол-во источников | 1 (2-портовая модель) 2 или 4 (4-портовая модель) |
| ВЧ-характеристики | |
| Динамический диапазон | до 128 дБ (норм., с опциями) до 146 дБ (тип., с опциями) |
| Макс. выходная мощность | до +15 дБмВт (норм.) до + 20 дБмВт (тип.) |
| Диапазон мощности | до 100 дБ |
| Скорость измерений | 5,1 мс на 201 точку, ШППЧ 500 кГц, полоса обзора 1 ГГц, коррекция выключена |
| Полоса ПЧ (ШППЧ) | от 1 Гц до 30 МГц (с опцией) |
| Дисплей и ОС | |
| Размер и тип | сенсорные экраны 12,1" и 7" |
| Операционная система | Windows 10 |
| Общие данные | |
| Габариты (Ш x В x Г) | 461,4 мм x 284,6 мм x 462,1 мм |
| Масса | от 24 до 29 кг |
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
ZNA26 или ZNA43 |
1 шт. |
|
Опция генератора опорной частоты повышенной точности; |
B4 |
по отдельному заказу |
|
Опция второго встроенного гетеродина |
B5 |
по отдельному заказу |
|
Опция прямого доступа к ПЧ |
В26 |
по отдельному заказу |
|
Опция платы синхронизации |
В91 |
по отдельному заказу |
|
Опция 3-го и 4-го источника сигналов для четырехпортовых моделей |
В3 |
по отдельному заказу |
|
Опция прямого доступа к источникам и приемникам |
В16 |
по отдельному заказу |
|
Опции внутренних аттенюаторов для встроенного источника сигналов |
B21, В22, В23, В24 |
по отдельному заказу |
|
Опции внутренних аттенюаторов для приемников |
B31, В32, В33, В34 |
по отдельному заказу |
|
Опции встроенных импульсных модуляторов |
B41, В42, В43, В44 |
по отдельному заказу |
|
Опция режима анализатора спектра |
К1 |
по отдельному заказу |
|
Опция произвольной настройки частот источников и приемников |
К4 |
по отдельному заказу |
|
Опция измерения на импульсных сигналах |
К7 |
по отдельному заказу |
|
Опция полосы пропускания приемника 30 МГц |
К17 |
по отдельному заказу |
|
Опция разрешения установки частоты 1 мГц |
К19 |
по отдельному заказу |
|
Набор калибровочных мер |
ZN-Z235 |
по отдельному заказу |
|
Набор калибровочных мер |
ZN-Z229 |
по отдельному заказу |
|
Набор калибровочных мер |
ZN-Z240 |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5930-441-2019 |
1 экз. |
Технические характеристики
| Основные характеристики | |
| Диапазон частот | от 10 МГц до 43,5 ГГц |
| Кол-во портов | 2 или 4 |
| Кол-во источников | 1 (2-портовая модель) 2 или 4 (4-портовая модель) |
| ВЧ-характеристики | |
| Динамический диапазон | до 128 дБ (норм., с опциями) до 146 дБ (тип., с опциями) |
| Макс. выходная мощность | до +15 дБмВт (норм.) до + 20 дБмВт (тип.) |
| Диапазон мощности | до 100 дБ |
| Скорость измерений | 5,1 мс на 201 точку, ШППЧ 500 кГц, полоса обзора 1 ГГц, коррекция выключена |
| Полоса ПЧ (ШППЧ) | от 1 Гц до 30 МГц (с опцией) |
| Дисплей и ОС | |
| Размер и тип | сенсорные экраны 12,1" и 7" |
| Операционная система | Windows 10 |
| Общие данные | |
| Габариты (Ш x В x Г) | 461,4 мм x 284,6 мм x 462,1 мм |
| Масса | от 24 до 29 кг |
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
ZNA26 или ZNA43 |
1 шт. |
|
Опция генератора опорной частоты повышенной точности; |
B4 |
по отдельному заказу |
|
Опция второго встроенного гетеродина |
B5 |
по отдельному заказу |
|
Опция прямого доступа к ПЧ |
В26 |
по отдельному заказу |
|
Опция платы синхронизации |
В91 |
по отдельному заказу |
|
Опция 3-го и 4-го источника сигналов для четырехпортовых моделей |
В3 |
по отдельному заказу |
|
Опция прямого доступа к источникам и приемникам |
В16 |
по отдельному заказу |
|
Опции внутренних аттенюаторов для встроенного источника сигналов |
B21, В22, В23, В24 |
по отдельному заказу |
|
Опции внутренних аттенюаторов для приемников |
B31, В32, В33, В34 |
по отдельному заказу |
|
Опции встроенных импульсных модуляторов |
B41, В42, В43, В44 |
по отдельному заказу |
|
Опция режима анализатора спектра |
К1 |
по отдельному заказу |
|
Опция произвольной настройки частот источников и приемников |
К4 |
по отдельному заказу |
|
Опция измерения на импульсных сигналах |
К7 |
по отдельному заказу |
|
Опция полосы пропускания приемника 30 МГц |
К17 |
по отдельному заказу |
|
Опция разрешения установки частоты 1 мГц |
К19 |
по отдельному заказу |
|
Набор калибровочных мер |
ZN-Z235 |
по отдельному заказу |
|
Набор калибровочных мер |
ZN-Z229 |
по отдельному заказу |
|
Набор калибровочных мер |
ZN-Z240 |
по отдельному заказу |
|
Комплект ЗИП |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5930-441-2019 |
1 экз. |
