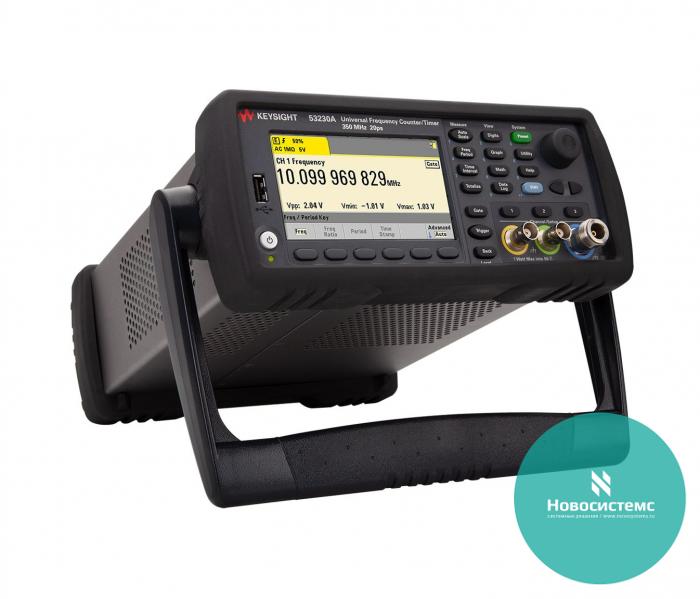

Входы
|
Стандартные каналы (опция 201 добавляет параллельные входы на задней панели)
|
Канал 1 и канал 2: от 0 до 350 МГц
|
Импеданс, связь по входу
|
1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору
|
Диапазон уровней на входе
|
±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе
|
Пороговый уровень для входного события
|
±5 В (±50 В) с шагом 2,5 мВ (25 мВ)
|
Чувствительность
|
От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.)
|
Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA)
|
Канал 3 (опция)
|
Диапазон частот
|
Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц
|
Диапазон уровней
|
Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ)
|
Чувствительность
|
6 ГГц (опция 106): -27 дБм (10 мВ СКЗ);
15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм
|
Возможности измерений
|
Разрешение по частоте
|
12 разрядов/с
|
Разрешение по временному интервалу
|
20 пс
|
Виды измерений
|
Частота, период, отношение частот, входное напряжение: макс./мин./размах временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий, отметка времени/MDA
|
Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150)
|
Несущая частота, период несущей частоты, интервал повторения импульсов (PRI), частота повторения импульсов (PRF), длит. положительного и отрицательного импульсов
|
Характеристики стробирования
|
Установка стробирования (времени счёта)
|
По времени, внешний, продвинутый (начало стробирования, конец стробирования/время установления и удержания или по событиям)
|
Время стробирования (счёта), (шаг)
|
От 1 мкс до 1000 с (1 мкс)
|
Расширенный
|
Источник: внутренний/внешний/неиспользуемый входной канал Перепад: положительный/отрицательный; установка задержки и удержания: по времени или по числу событий (перепадов) удержание начала и конца стробирования
|
Характеристики запуска
|
Источник
|
Внутренний, внешний по шине, ручной
|
Счёт запусков и число выборок на запуск
|
От 1 до 1 000 000
|
Задержка запуска
|
От 0 до 3600 с с шагом 1 мкс
|
Математические функции, память, скоростные характеристики
|
Скоростные характеристики
|
Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал)
|
Математические функции
|
Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление
|
Функции статистической обработки
|
Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий, девиация Аллана
|
Графический дисплей
|
Цифровые данные, тренд, гистограмма линии допуска, маркеры
|
Память
|
Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB
|
Общие характеристики
|
Время установления рабочего режима
|
45 минут
|
Дисплей
|
4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой
|
Габаритные размеры, мм
|
на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина)
|
Масса, кг (фунт)
|
3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея)
|
Пределы рабочей температуры
|
От 0 до + 55 °С
|
Параметры сети питания
|
100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 %
|
Интерфейсы
|
LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400)
|
Батарея (опция 300)
|
Внутренняя литий-ионная батарея и зарядное устройство
|
Принадлежности, входящие в комплект поставки
|
Документация на компакт-диске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год
|
