КП-500К - Комплект поисковый (исполнение 1)

Производитель

ANGSTREM

Гарантия

12 месяцев
(если иной срок не предусмотрен производителем)

395 300 руб.

В корзину

Купить в один клик

Заказать поверку/калибровку

Задать вопрос

Информация о товаре
Технические характеристики
Комплект поставки
Аналоги
Оплата и доставка

Описание:

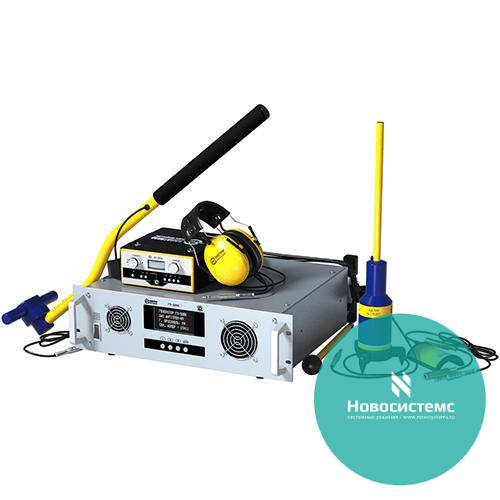

Комплект поисковый КП-500К (исполнение 1) – поисковый комплект, состоящий из Генератора поискового ГП-500К и Приемника поискового ПП-500А, упакованных в укладочные сумки.

Срок гарантии – 24 месяца.

НАЗНАЧЕНИЕ:

Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами.
Обследование местности и поиск трассы коммуникаций, в том числе находящихся под напряжением (кабельных линий, трубопроводов и др.).
Определение глубины залегания подземных коммуникаций.
Выбор кабеля из пучка.
Локализация повреждений оболочки кабеля, в том числе с изоляцией из сшитого полиэтилена.
Дожиг дефектной изоляции кабеля.

Комплект поисковый КП-500К обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.

Точность локализация места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.

Технические характеристики приемника поискового ПП-500А

Наименование	Пассивный режим определения трассы (ПТ)	Поиск индукционным методом (ИМ)	Поиск акустическим методом (АМ)	Поиск потенциальным методом (ПМ)
Рабочая частота	50 Гц	480 Гц \| 1069 Гц \| 9796 Гц	-	-
Полоса пропускания по уровню – 3дБ	от 40 до 180 Гц	6±1 Гц	от 160 до 400 Гц	-
Избирательность при расстройке на ±20 Гц, не менее	-	40 дБ	-	-
Чувствительность, не более	40 мкВ	20 мкВ \| 20 мкВ \| 40 мкВ	40 мкВ	20 мкВ
Порог шумоподавителя	-	-(20±3 дБ)	-	-
Входное сопротивление	-	-	-	100 кОм

Наименование	Значение
Диапазон регулировки усиления во всех режимах приёма, не менее	80 дБ
Бесподстроечный прием сигнала на частотах генератора	✓
Выбор неисправного кабеля из пучка	✓
Определение глубины залегания подземных коммуникаций	✓
Режим блокировки питания, предотвращающий разряд АБ	✓
Контроль заряда аккумуляторной батареи	✓
Индикация сигнала (оценка уровня сигнала)	вкустическое восприятие
Индикация сигнала (оценка уровня сигнала)	визуальное восприятие
Дополнительные режимы работы	режим «шумоподавления»
Дополнительные режимы работы	режим «высокой разборчивости»
Частота прослушивания	во всех режимах ИМ — 1 кГц
	в режиме ПТ — 50 Гц
	в дополнительном режиме — 1,5 кГц
Эксплутационные характеристики
Рабочее положение приёмника	произвольное
Время непрерывной работы приемника, не менее	100 ч
Габаритные размеры	175 х 75 х 186 мм
Масса приёмника	1,4 кг
Температура окружающей среды	от -30 до +40 °С
Относительная влажность воздуха при 25°С	90%
Атмосферное давление	от 530 до 800 мм рт. ст.

Технические характеристики генератора поискового ГП-500К

Наименование характеристики	Значение
Выходная мощность генератора на согласованную активную нагрузку, не менее	500 Вт
Рабочие частоты генератора	480, 1069, 9796 Гц
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, не более	1%
Режим работы	непрерывный или импульсный
Время непрерывной работы	не ограничено
Возможность настройки частот генератора (добавление, изменение)	✓
Мультичастотный режим (двух-, трех-, многочастотный режимы чередования)	✓
Автоматическое согласование нагрузки	✓
Энергонезависимое сохранение установленного режима работы и последующий вызов этого режима оператором	✓
Дожиг дефектной кабельной изоляции	✓
Микропроцессорное управление	✓
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или ручное
Диапазоны согласования	0,5, 1, 2, 4, 8, 16, 32, 64, 128, 256 Ом
Общий диапазон согласования	от 0,35 до 362 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом	64±4 В
Напряжение холостого хода генератора на диапазоне согласования 256 Ом	450±20 В
Выходной ток генератора на согласованную нагрузку 8 Ом	8±0,5 А
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом	37,6±1,9 А
Ограничение максимального напряжения (Um) относительно согласованного значения	125%
Ограничение максимального тока (Im) относительно согласованного значения	117%
Управление генератором	автономно с индикацией режимов и параметров на дисплее
Управление генератором	дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485
Время готовности к работе при температуре окружающей среды выше -10°С	5 сек
Время готовности к работе при температуре окружающей среды ниже -10°С	1 мин
Системы безопасности генератора
Самодиагностика генератора	✓
Температурный контроль	✓
Контроль напряжения питания генератора	✓
Контроль качества коммутации генератора с источником питания, испытуемой коммуникацией, заземлением, персональным компьютером	✓
Автоматическое ограничение выходной мощности, тока и напряжения при работе на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения параметров генератора.	✓
Эксплутационные характеристики
Рабочее положение генератора	любое положение при надежном креплении
Потребляемая мощность, не более	800 Вт
Напряжение питания генератора от сети переменного тока частотой 50 Гц	от 187 до 242 В
Возможность питания от ИПТ	✓
Габаритные размеры, не более	525 х 185 х 475 мм
Масса генератора, не более	20 кг
Температура окружающей среды,	от -30 до +40 °С
Температура окружающей среды,	допускается эксплуатация генератора при температуре окружающей среды до +55º С, при этом выходная мощность автоматически снижается системой безопасности.
Относительная влажность воздуха при 25°С	90%
Атмосферное давление	от 630 до 800 мм рт. ст.

Наименование	Количество
Генератор поисковый ГП-500К	1 шт.
с аксессуарами:
1) Устройство соединительное	1 шт.
2) Провод заземления	1 шт.
3) Разъём USB под кабель интерфейса RS-485	По отдельному заказу (комплектуется бесплатно)
4) Кабель интерфейса RS-232	По отдельному заказу (комплектуется бесплатно)
5) Сумка укладочная	1 шт.
Приемник поисковый ПП-500А	1 шт.
с аксессуарами:
1) Антенна магнитная МА-500	1 шт.
2) Рамка накладная НР-100	1 шт.
3) Датчик акустический АД-500	1 шт.
4) Устройство зарядное УЗ-500	1 шт.
5) Телефоны головные ТФ-500	1 шт.
6) Сумка укладочная	1 шт.

Наименование	Количество
Эксплуатационная документация (паспорт, руководство по эксплуатации)	1 шт.
Декларация о соответствии требованиям технического регламента таможенного союза (Сертификат качества)	1 шт.
Методика «Поиск повреждений подземных силовых кабелей»	1 шт.

Наименование	Количество
Устройство контактное потенциальное АР-500 (А-рамка)	1 шт.
Индукционные клещи КИ-500	1 шт.
